Описание

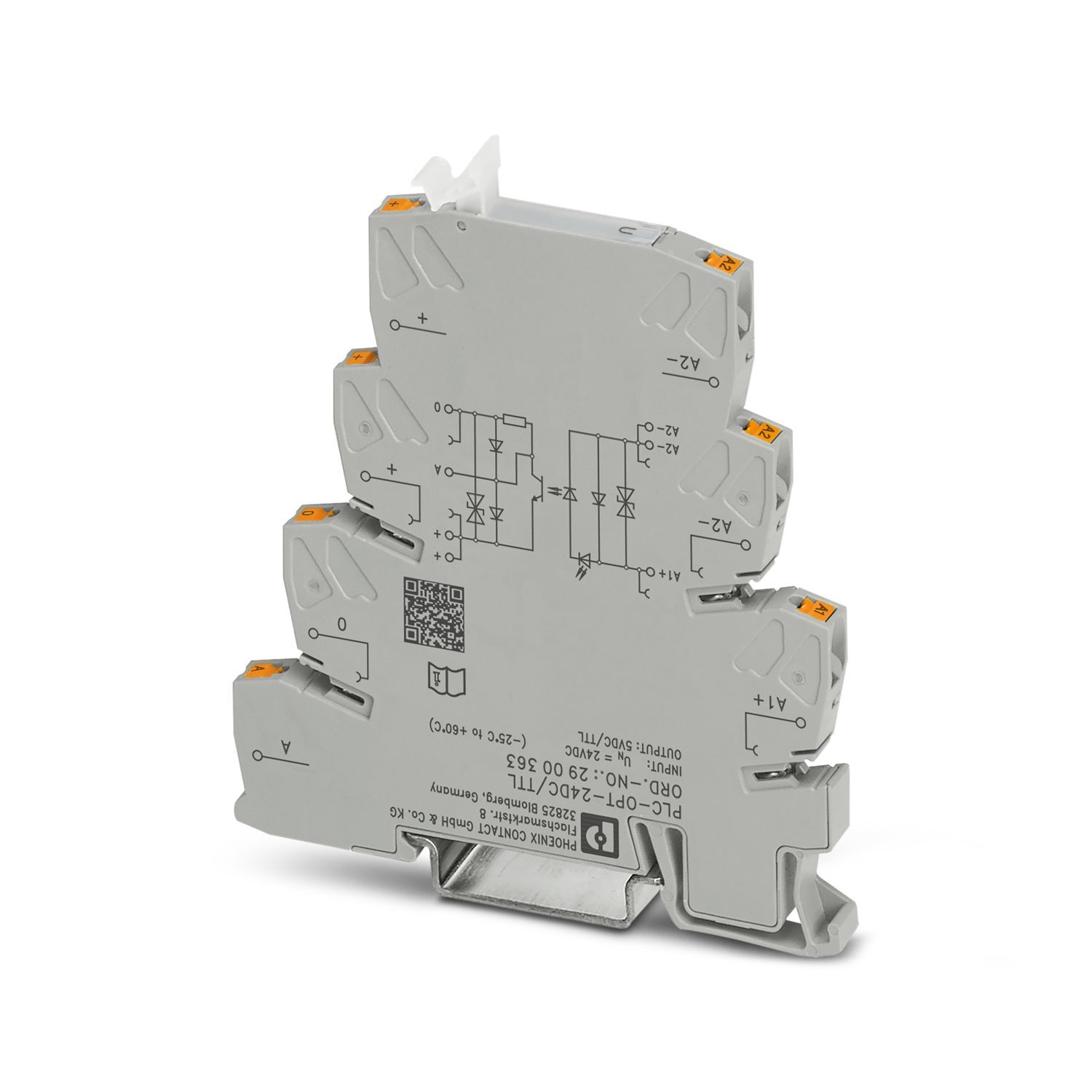

PLC-INTERFACE для сигнала TTL, состоит из основной клеммы PLC-O.../TTL с зажимом рush-in и встроенным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: TTL (5 В DC)
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
50 мА (нагрузка TTL (Fan out = 1))
Глубина
94 мм
advatnages
Малая ширина (6,2 мм)|Невосприимчивость к вибрациям и ударным нагрузкам|Винтовые и пружинные клеммы|Коммутационная способность ТТЛ (5 V), нагрузочн. способность (Fan out) = 1|Индикатор состояния|Встроенная схема защиты|Возможность соединения перемычками
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
28,96 g
Вес/шт. (без упаковки)
30,15 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-opt-24dc-ttl-2900363
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,08 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-25 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
2900363
Ценовая группа
DK62A3
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MjkwMDM2Mw/downloads/8067317?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MjkwMDM2Mw/downloads/8067672?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В DC
Применение
Сигнал TTL на выходе
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
20.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Типовой входной ток при UN
3,4 мА
Защитная схема
Защита от переполюсовки; Параллельно подключенные диоды для защиты от неправильного подключения
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 замыкающий контакт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Диапазон напряжений относительно US
0,9 ... 1,2
Тип контакта
Сигнальный контакт
Испытательное напряжение (Вход/выход)
2,5 кВeff (50 Гц, 1 мин., вход/выход)
Номинальное напряжение цепи управления UC
24 В DC
Диапазон напряжений относительно UC
0,8 ... 1,2
Номинальный ток цепи управления IC
3,4 мА
Порог срабатывания, сигнал "0", относительно UN
< 0,4
Порог срабатывания, сигнал "1", относительно UN
> 0,8
Время включения, типовое
35 мкс
Время отключения, типовое
35 мкс
Частота передачи
1 кГц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
4,5 В DC ... 6 В DC
Падение напряжения при макс. рабочем токе
< 80 мВ
Выходная коммутация
3-проводная схема, с заземлением
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В,
> 8 В
Наименование
Выходные данные
Расчетное напряжение питания цепи управления US
5 В DC
Нагрузочная способность
1
