Описание

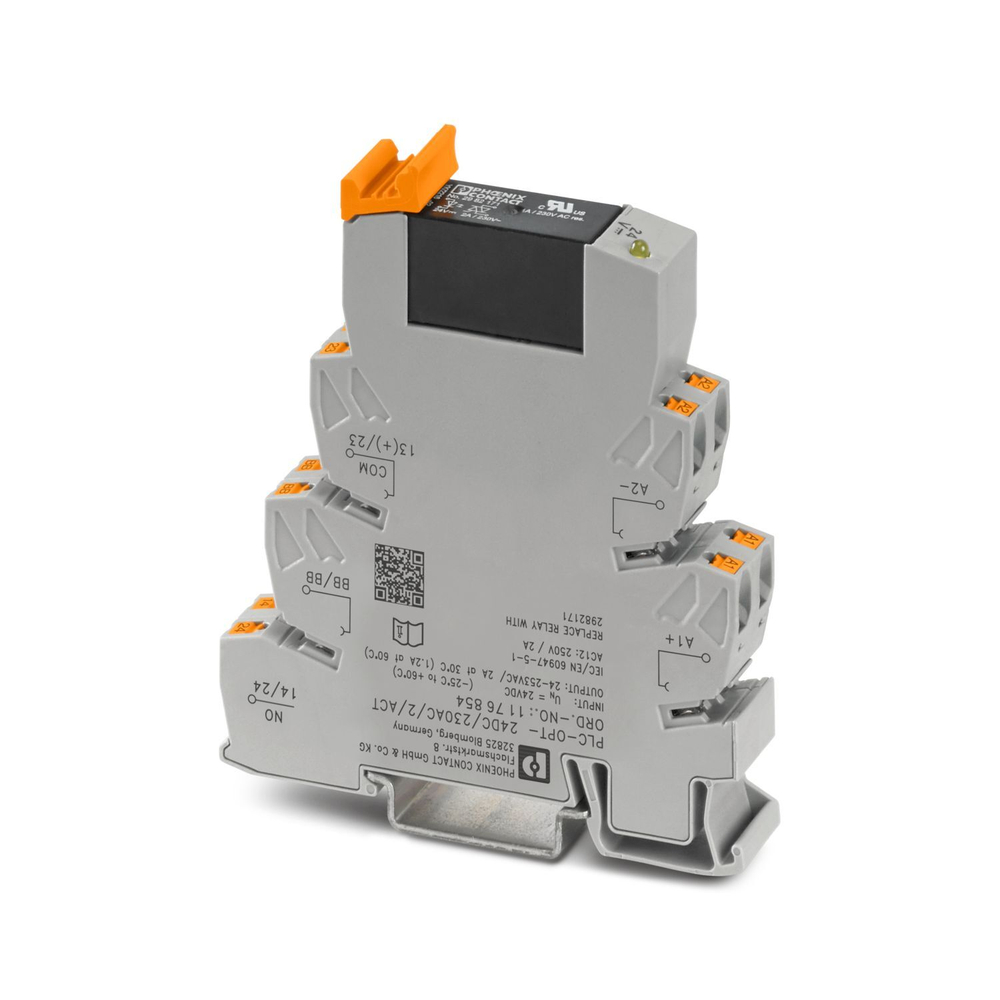

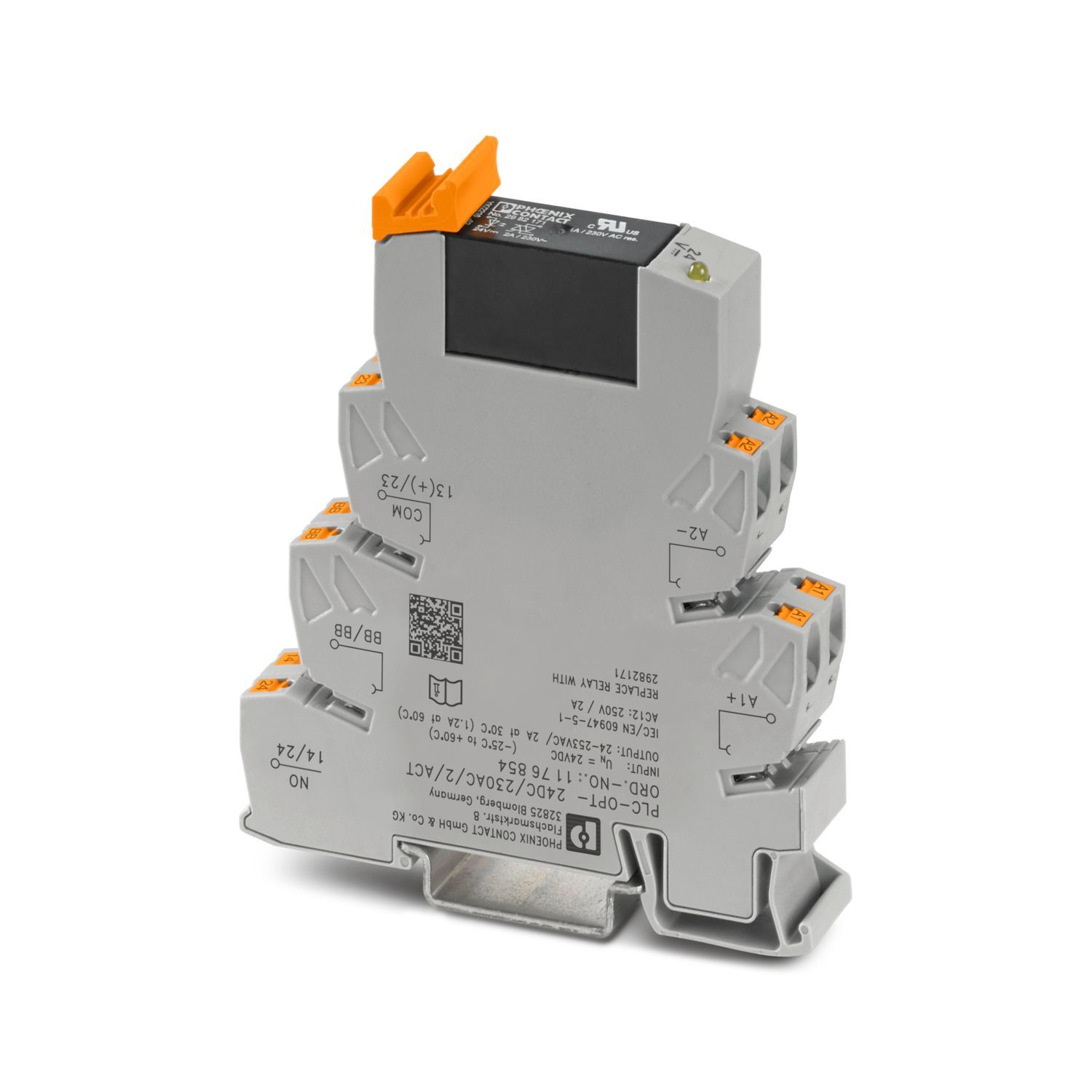

PLC-INTERFACE для функций вывода, состоит из базовой клеммы PLC-BPT…/ACT с зажимом Push-in и штекерным миниатюрным полупроводниковым реле, для монтажной рейки NS 35/7,5, 1 замыкающий контакт, вход: 24 В DC, выход: 24-253 В AC/2 A
Характеристики
Товар доставляется
да
Предельная нагрузка
4 A2c (tp = 10 мс, 25 °C)
Предельный ток длительной нагрузки

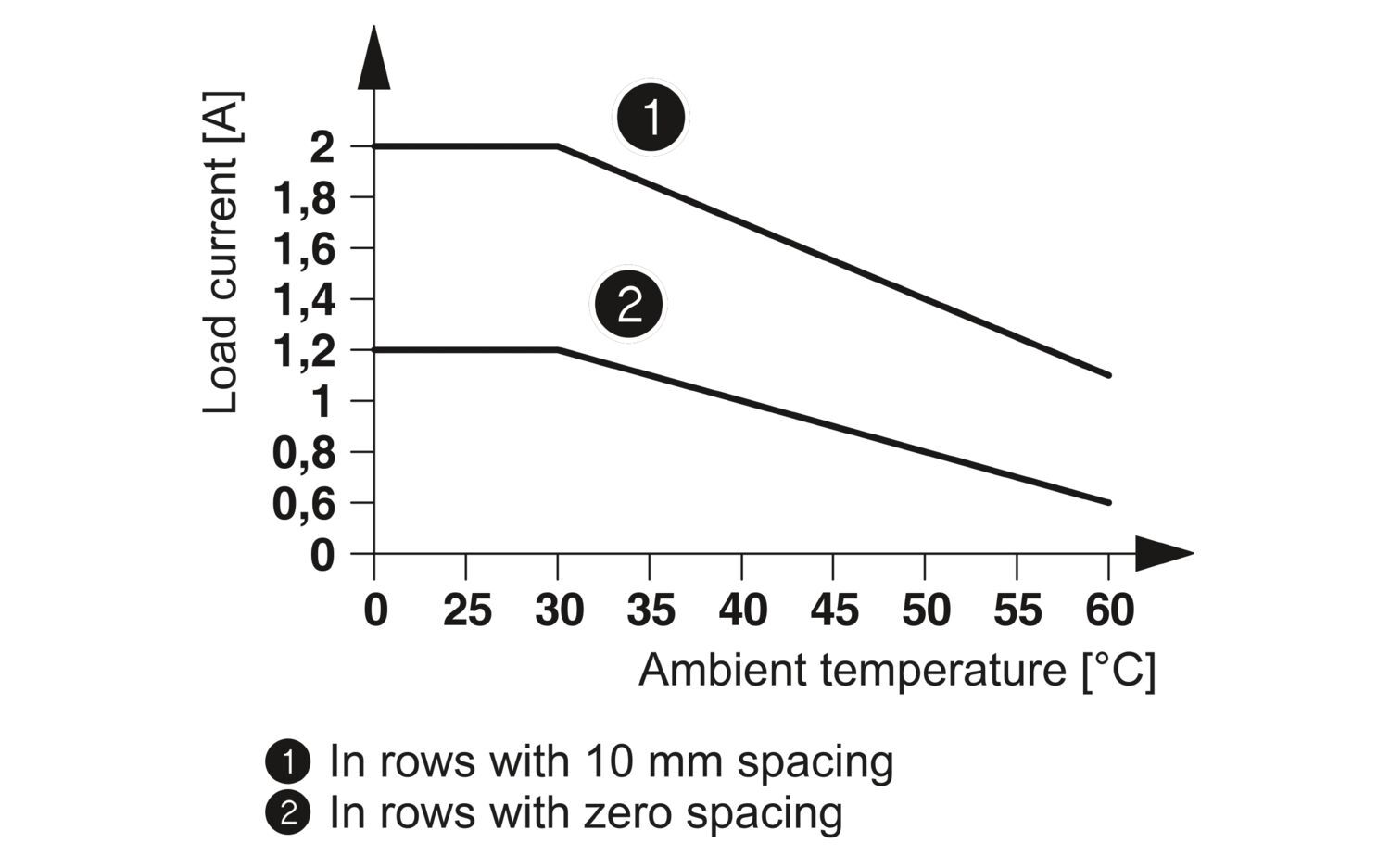

2 A (См. график завис. пар.)
Глубина
94 мм
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
65,32 g
Вес/шт. (без упаковки)
56,8 g
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/modul-poluprovodnikovogo-rele-plc-opt-24dc-230ac-2-act-1176854
Тип изделия
Модуль полупроводникового реле
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
4 кВ
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Ширина
14 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-20 °C ... 60 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
1176854
Ценовая группа
DK62B4
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTE3Njg1NA/downloads/8057998?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTE3Njg1NA/downloads/8058041?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PLC-INTERFACE
Расчетное напряжение изоляции
250 В AC
Применение
Функция вывода
Режим работы
100 % ED
Изоляция
Основная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
15.09.2025
Стандарты / нормативные документы
МЭК 60947-5-1
Защитная схема
Защита от переполюсовки; Диод защиты от переполюсовки,
RC-звено
Индикация рабочего напряжения
LED желт.
Исполнение контакта
1 замыкающий контакт
Степень защиты (Реле)
IP20
Степень защиты (Место установки)
≤ IP54
Указания по монтажу
устанавливаются в ряд без промежутков
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Испытательное напряжение (Вход/выход)
2,5 кВэфф (50 Гц, 1 мин)
Номинальное напряжение цепи управления UC
24 В DC
Диапазон напряжений относительно UC
0,8 ... 1,2
Номинальный ток цепи управления IC
9 мА
Номинальное напряжение (вставное полупроводниковое реле)
24 В DC
Порог срабатывания, сигнал "0", относительно UN
≤ 0,4
Порог срабатывания, сигнал "1", относительно UN
≥ 0,8
Время включения, типовое
10 мс
Время отключения, типовое
10 мс
Частота передачи
10 Гц
Вид цифрового выхода
электронный
Диапазон выходного напряжения
24 В AC ... 253 В AC
Ток нагрузки, минимальный
25 мА
Ток утечки
1 мА
Импульсный ток
30 A (tp = 10 мс, 25 °C)
Пиковое запирающее напряжение
600 В
Падение напряжения при макс. рабочем токе
1 В
Выходная коммутация
2-проводная, без массы, нулевой выключатель
