Описание

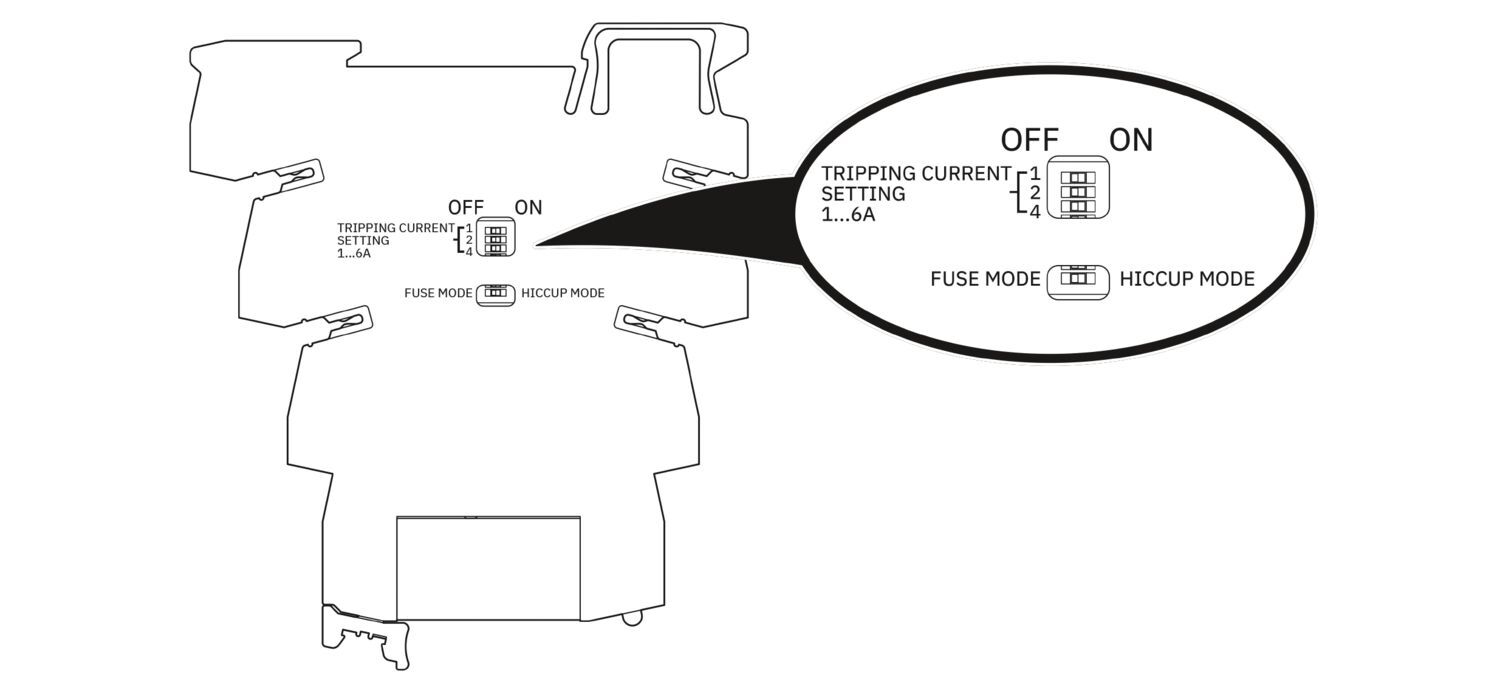

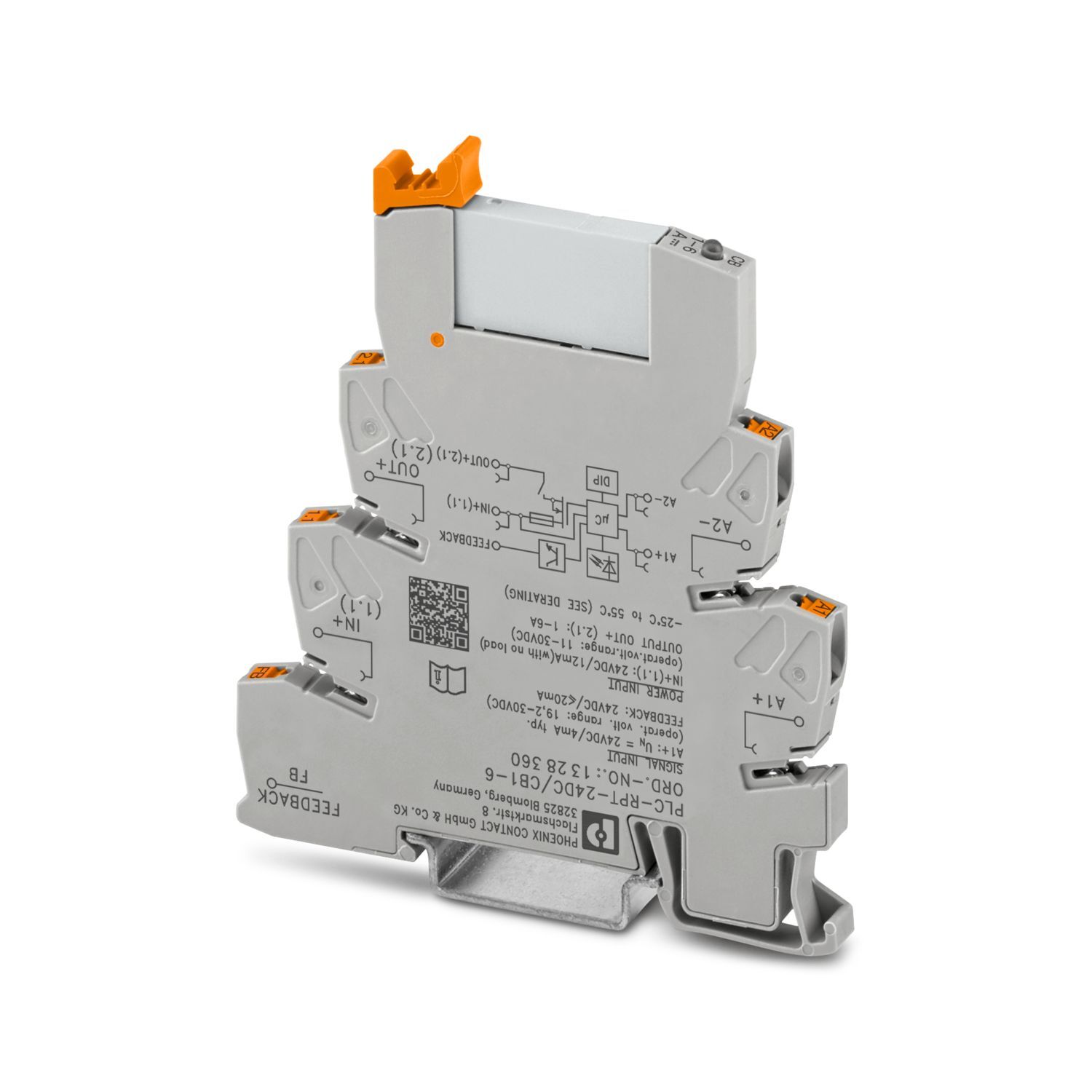

Комбинация релейного интерфейса и электронного устройства защиты по ширине: 6,2 мм, индивидуальная конфигурация номинального тока (1 A ... 6 A), регулируемая выходная характеристика, активный сигнальный выход, простая системная интеграция, с зажимом Push-in
Характеристики
статус на складе в Германии
На складе
Размеры изделия
Размеры изделия
Товар доставляется
да,
Да
Рассеиваемая мощность
0,06 Вт (без нагрузки, A1 низкий)
Глубина
94 мм
Упаковочная единица
1
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
40,2 g
Вес/шт. (без упаковки)
40,2 g
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет,
Нет
Поддерживается на складе
нет,
Да
Дата обновления
2025-10-15T13:20:12.793,
2025-10-27T15:51:02.183
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/elektronnyi-zasitnyi-vyklucatel-plc-rpt-24dc-1-cb1-6-1328360
Тип изделия
Релейный модуль
Категория перенапряжения
I
Степень загрязнения
2
Макс. мощность потерь при номинальных условиях
< 1,6 Вт
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Ширина
6,2 мм
Высота
80 мм,
≤ 2000 м (без ухудшения характеристик)
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)

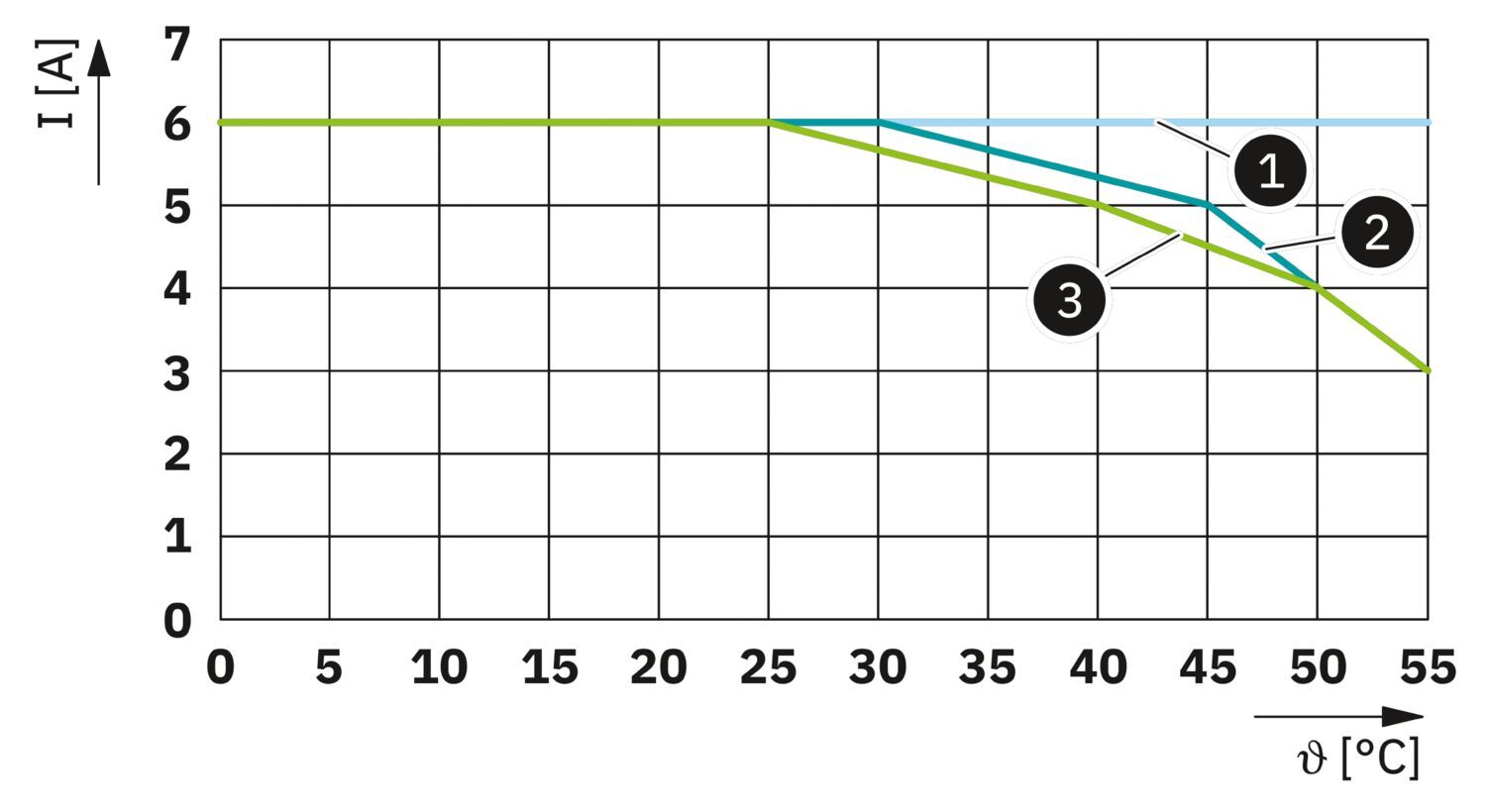

-25 °C ... 55 °C (Учитывать ограничение рабочих характеристик в собранном состоянии)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
1328360
Ценовая группа
DK62AF
Номер таможенного тарифа
85364190
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/MTMyODM2MA/downloads/8341899?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MTMyODM2MA/downloads/8342516?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
ссылка на артикул2966786, ссылка на артикул2966692, ссылка на артикул2966236, ссылка на артикул2966812, ссылка на артикул2295554, ссылка на артикул2296058, ссылка на артикул2966508, ссылка на артикул2966841, ссылка на артикул2961105, ссылка на артикул2304102, ссылка на артикул2296058, ссылка на артикул2296061, ссылка на артикул2295554
count
0
Серия изделий
PLC-INTERFACE
Допустимая отн. влажность воздуха (при эксплуатации)
95 %
Маркировка
UL 2367
Указания по эксплуатации
Для безопасной изоляции соседних модулей необходимо установить разделительную пластину PLC-ATP,
Многократные сильные короткие замыкания могут снизить интеграл плавления встроенного входного предохранителя.,
При переключении индуктивных нагрузок используйте подходящий безынерционный диод,
Если DIP-переключатели не закрыты соседним модулем, то для защиты от электростатического разряда необходимо использовать разделительную пластину PLC-ATP,
Устройство содержит компоненты, которые могут быть повреждены или разрушены электростатическим разрядом. При работе с устройством принимать необходимые меры защиты от электростатического разряда (ESD) согл. EN 61340-5-1 и EN 61340-5-2.,
Не подключать к соседним каналам смешанно БСНН / ЗСНН и опасное напряжение прикосновения.,
По отношению к соседним модулям в направлении монтажной рейки соблюдается как минимум функциональная изоляция.Если в приложении требуется более высокая степень изоляции (базовая или усиленная), то следует реализовать ее при помощи соответствующих мер (например, разделительных пластин).,
Не использовать для отделения токовых цепей БСНН / ЗСНН от других токовых цепей, поскольку безопасное разделение не гарантировано.
Применение
со встроенным электронным автоматическим выключателем
Режим работы
100 % ED,
Применение внутри помещений
Изоляция
Функциональная изоляция
Стандарты / нормативные документы
EN 61000-6-2,
МЭК 60664
Степень защиты (Место установки)
≥ IP54
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
UL, США / Канада
UL, США / Канада
Изоляционные характеристики: Воздушные пути и пути утечки
Изоляционные характеристики: Воздушные пути и пути утечки
Воздушные пути и пути утечки
Воздушные пути и пути утечки
Предохранитель
электрон.
Степень защиты
IP20
Ограничение верхнего предела напряжения
> 33 В
Рабочее напряжение (UN)
24 В DC (UIn+ - UA2)
Диапазон рабочих напряжений (DC)
19,2 В DC ... 30 В DC (UIn+ - UA2)
Потребляемый ток (In+)
12 мА
Ток срабатывания (IN)
1 A (pегулируется)
Допуск измерения
± 15 %
Коммутация: Переключающий вход A1
Коммутация: Переключающий вход A1
Номинальное напряжение включения
24 В (UA1 - UA2)
Диапазон напряжения включения
11 В ... 30 В (UA1 - UA2)
Диапазон напряжения выключения
0 В ... 2 В (UA1 - UA2)
Потребляемый ток (IA1)
4 мА (24 B)
Время включения
36 мс
Время отключения
10 мс
Частота коммутации
≤ 2,5 Гц
Цепь нагрузки: Силовой переключающий выход МОП-транзистора (положительное переключение)
Цепь нагрузки: Силовой переключающий выход МОП-транзистора (положительное переключение)
Падение напряжения
0,16 В (6 A, UIn+ - Uout)
Коммутационная способность короткого замыкания
100 A DC
Требуемые номиналы предохранителей
Необходимо только при Imax блока питания > отключающей способности короткого замыкания. Встроенный отказоустойчивый элемент
Отказоустойчивый элемент
15 A
Макс. емкостная нагрузка
12000 мкФ (В зависимости от настроек тока и доступного тока короткого замыкания)
Время на отключение ()
≤ 15 мс (Короткое замыкание ≥ 3 x IN)
Отключение при пониженном напряжении
≤ 17,8 В (активный)
Отключение при перегрузке
≥ 30,5 В (активный)
Время ожидания
5 c (Между импульсами)
Количество
5 (Попытки запуска в режиме Hiccup)
Оповещение: Контакт для обратной связи
Оповещение: Контакт для обратной связи
Выходное напряжение
UIn+ - 0,7 В (High-Pegel)
Ток (Максимальный ток)
≤ 20 мА
Условие состояния (Нормальный режим)
low
Условие состояния (Неисправность)
high (Сработал предохранитель)
Условие состояния (Режим Hiccup)
high (после завершения всех 5 попыток запуска)
Сечение гибких проводников (2 проводника одинакового сечения)
0,5 мм² ... 1,5 мм² (Кабельный наконечник TWIN с пластмассовой втулкой)
Данные UL
Данные UL
Электромагнитная совместимость (ЭМС)
Электромагнитная совместимость (ЭМС)
Производитель
Phoenix Contact
