Описание

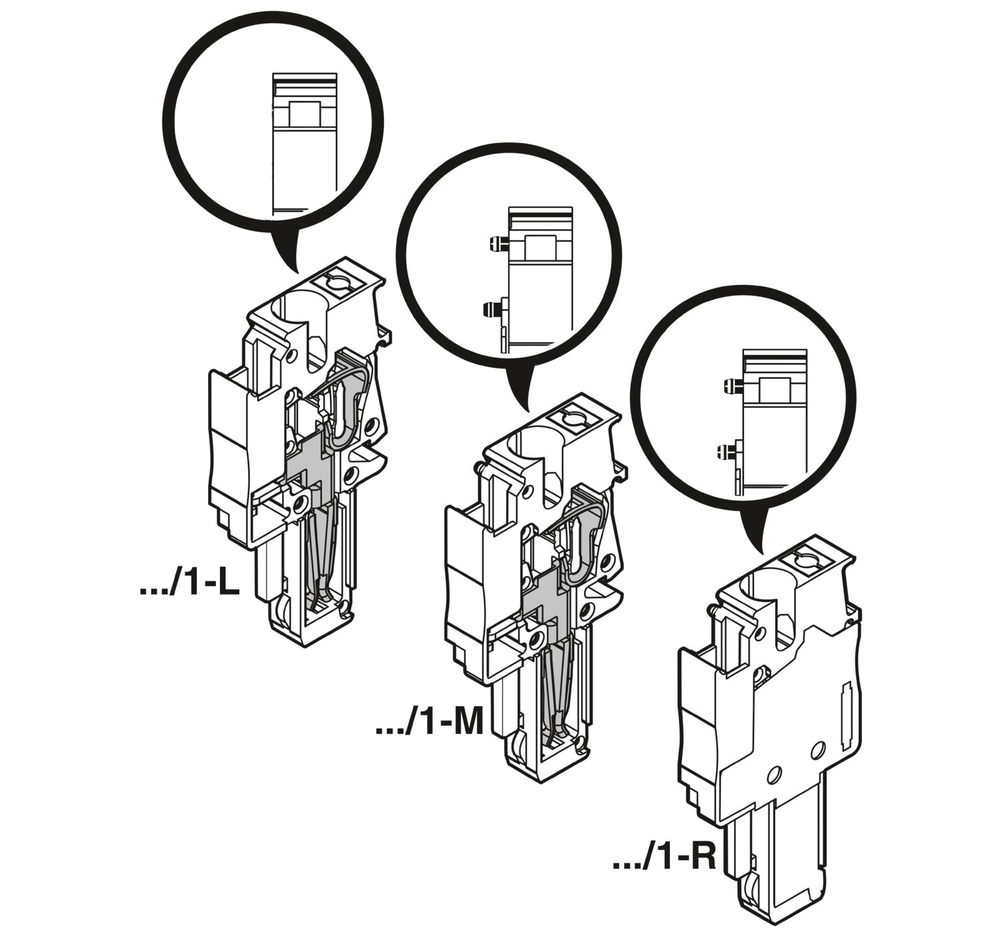

Штекер, номинальное напряжение: 800 В, номинальный ток: 32 A, полюсов: 1, тип подключения: Пружинный зажим, Расчетное сечение: 4 мм2, cечение: 0,08 мм2- 6 мм2, цвет: синий
Характеристики
Штрих-код
4017918956127
Габариты (ДxШxВ, см):
6.2x21x41.5
Номер артикула
3042829
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Глубина
41,5 мм
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
синий (RAL 5015)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/klemmnyye-razyemy-sp-4-1-r-bu-3042829
Тип изделия
Клеммные разъемы
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Тип подключения
Пружинный зажим
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A4
Сечение жесткого провода
0,08 мм² ... 6 мм²
Сечение проводника AWG
28 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,08 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
32 A
Максимальный ток нагрузки
32 A (для кабеля сечением 6 мм²)
Номинальное напряжение
800 В
Ширина
6,2 мм
Высота
21 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Номер таможенного тарифа
85366990
Страна происхождения
PL
Подключение согласно стандарту
МЭК 61984
Испытательное напряжение, заданное значение
2 кВ
Результат
Испытание пройдено
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1
Указание
При навесном соединении между штекерным соединением и электропроводящими поверхностями необходимо использовать изоляционную пленку.
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 4 мм²
0,48 кA
Длина
21 мм
Размер шага
6,2 мм
Указания по эксплуатации
В соответствии с МЭК 61984 штекерные соединители COMBI представляют собой штекерные соединители без коммутационной способности и могут быть подключены или отключены без нагрузки или напряжения при использовании по назначению
Производитель
Phoenix Contact
Ключ изделия
BE2144
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1053976,https://www.phoenixcontact.com/kz/products/1688832,https://www.phoenixcontact.com/kz/products/3037423,https://www.phoenixcontact.com/kz/products/1841526,https://www.phoenixcontact.com/kz/products/1758128,https://www.phoenixcontact.com/kz/products/1090619,https://www.phoenixcontact.com/kz/products/1843402,https://www.phoenixcontact.com/kz/products/1704739,https://www.phoenixcontact.com/kz/products/1613593
ECLASS-13.0
27250306
ECLASS-15.0
27250306
UNSPSC 21.0
39121400
CO2e кг
0,034 кг CO2e
ETIM 10.0
EC002021
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250306 ECLASS-15.0 27250306 ETIM ETIM 10.0 EC002021 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3042829
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Только гибкие провода
800 В
Только жесткие провода
800 В
