Описание

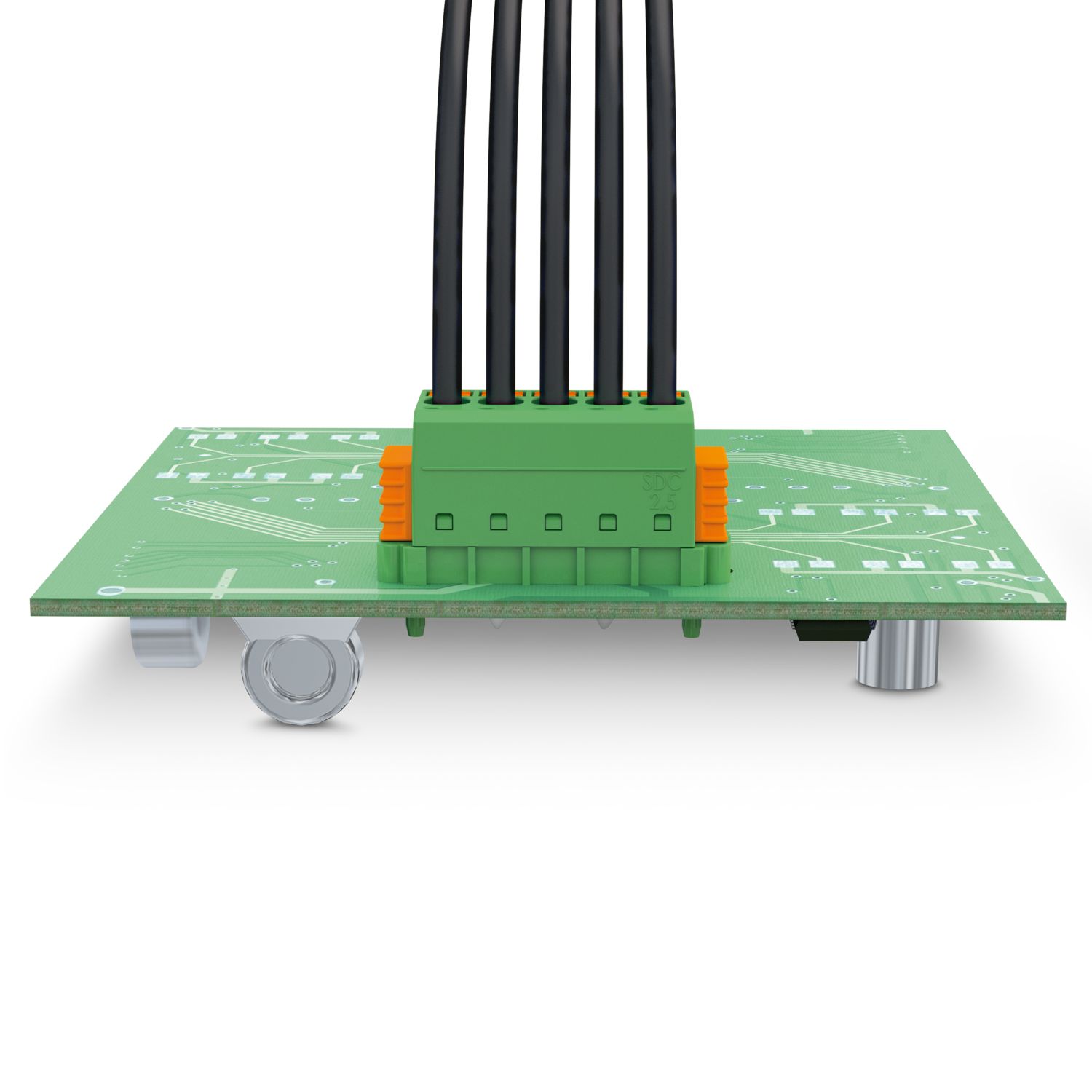

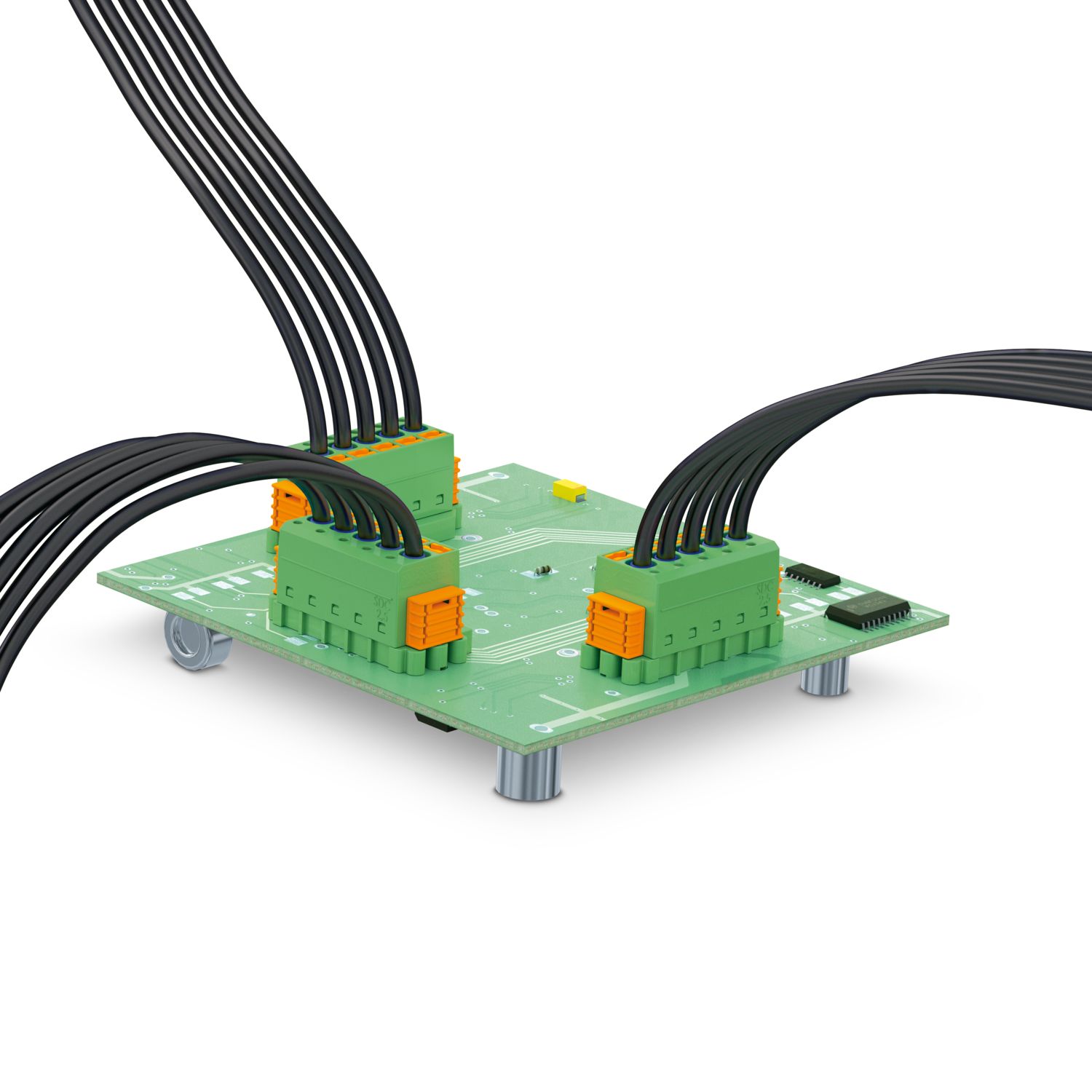

Прямой штекерный разъем для печатных плат, номинальное сечение: 1,5 мм², цвет: зеленый, номинальный ток: 8 А, опорное напряжение (III/2): 160 В, контактная поверхность: Sn, количество потенциалов: 32, количество рядов: 2, количество полюсов: 16, количество соединений: 32, серия изделий: SDDC 1.5/..-PV, шаг: 3,5 мм, тип соединения: пружинное соединение с защелкой, монтаж: SKEDD - технология прямого вставки, направление вставки проводника/печатной платы: 90°, расположение контактов: двойная линейная распиновка, система разъединения: SKEDD, фиксация: защелкивающаяся, тип монтажа: фиксирующий фланец, тип упаковки: картонная упаковка.
Характеристики
Штрих-код
4055626307558
Номер артикула
1848781
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
2
Количество точек подключения
32
Номинальное напряжение UN
160 В
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-22T08:03:37
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/razyem-dlya-ustanovki-pryamo-na-pechatnuyu-platu-sddc-1516-pv-35-1848781
Тип изделия
Разъем для установки прямо на печатную плату
Тип подключения
Пружинный зажим Push-in
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,2 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16
Сечение гибкого провода
0,2 мм² ... 1,5 мм²
Высота
14 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PBT
Температура окружающей среды (при эксплуатации)
-40 °C ... 100 °C (В зависимости от кривой изменения параметров от температуры.)
Температура окружающей среды (хранение/транспорт)
-40 °C ... 70 °C
Температура окружающей среды (при монтаже)
-5 °C ... 100 °C
Тип монтажа
SKEDD - Непосредственное подсоединение
Номер таможенного тарифа
85366990
Страна происхождения
SK
Серия изделий
SDDC 1,5/..-PV
Результат
Испытание пройдено
Полюсов
16
Указание
Соответствие WEEE/RoHS, без контакта согласно МЭК 60068-2-82/JEDEC JESD 201
Спецификации по испытанию
DIN EN 60068-2-27 (VDE 0468-2-27):2010-02
Частота
10 - 150 - 10 Гц
Ускорение
30г
Продолжительность испытания на 1 ось
2,5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Контактное сопротивление
1,4 мΩ
Размер шага
3,5 мм
Циклы установки
25
Указания по эксплуатации
Соединители COMBICON соответствуют DIN EN 61984 для разъемов без коммутационной способности (COC). При надлежащем использовании они не должны вставляться или извлекаться под напряжением или под нагрузкой.
Производитель
Phoenix Contact
Количество циклов
25
Ключ изделия
AABDDA
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Материал, контакт
Сплав меди
Номинальный ток IN
8 A
Количество потенциалов
32
Расчетное напряжение (III/3)
160 В
Расчетное импульсное напряжение (III/3)
2,5 кВ
Направление подключения проводника к направлению вставления
0 °
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки
0,2 мм² ... 1,5 мм²
Сечение гибкого проводника с кабельным наконечником и изолирующим хомутом
0,2 мм² ... 1 мм²
Качество поверхности
горячее лужение
Цвет (Корпус)
зеленый (6021)
CTI согласно МЭК 60112
600
Сечение провода / тип кабеля / растягивающее усилие, уставка / фактическое значение
0,2 мм² / жесткий / > 10 Н
Стойкость к токам утечки (DIN EN 60112 (VDE 0303-11))
CTI 600
Расчетное напряжение изоляции (III/3)
160 В
минимальное значение воздушного зазора - негомогенное поле (III/3)
1,5 мм
минимальное значение пути утечки (III/3)
2 мм
Скорость развертки
1 октава/мин.
Амплитуда
0,35 мм (10 Гц ... 60,1 Гц)
Относительная влажность воздуха (хранение/транспорт)
30 % ... 70 %
Форма упаковки
в картонной коробке
Система штекерных соединителей
SKEDD
Число воспламеняемости от тела накала GWFI согласно EN 60695-2-12
850
Температура воспламеняемости от тела накала GWIT согласно EN 60695-2-13
775
Температура при испытании твердости вдавливанием шарика согласно EN 60695-10-2
125 °C
Расчетное напряжение (III/2)
160 В
Расчетное импульсное напряжение (III/2)
2,5 кВ
Расчетное напряжение (II/2)
400 В
Расчетное импульсное напряжение (II/2)
2,5 кВ
Линейка изделий
COMBICON Connectors S
Тип фиксатора
Крепление на защелках
Тип крепления
Фланцевое крепление
Металлическая поверхность зоны контакта (покрытие)
Олово (4 мкм - 8 мкм Sn)
Усилие установки на 1 полюс, прибл.
8 Н
Усилие съема на 1 полюс, прибл.
6 Н
Импульсное напряжение на уровне моря
2,95 кВ
Проходное сопротивление R1
1,4 мΩ
Проходное сопротивление R2
1,5 мΩ
Сопротивлением изоляции между соседними полюсами
> 5 МОм
Коррозионное воздействие
0,2 дм3 SO2 на 300 дм3/40 °C/1 цикл
Тепловая нагрузка
100 °C/168 ч
Испытательное переменное напряжение
1,39 кВ
Испытанное число контактов
16
Расчетное напряжение изоляции (III/2)
160 В
минимальное значение воздушного зазора - негомогенное поле (III/2)
1,5 мм
минимальное значение пути утечки (III/2)
1,5 мм
Расчетное напряжение изоляции (II/2)
400 В
минимальное значение воздушного зазора - негомогенное поле (II/2)
1,5 мм
минимальное значение пути утечки (II/2)
2 мм
Расположение выводов
Линейное двойное расположение выводов
Металлическая поверхность точки подключения (внешнее покрытие)
Олово (4 мкм - 8 мкм Sn)
Крепление контактаТребования >20 N
Испытание пройдено
ECLASS-13.0
27460201
ECLASS-15.0
27460201
UNSPSC 21.0
39121400
CO2e кг
0,515 кг CO2e
ETIM 10.0
EC002637
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27460201 ECLASS-15.0 27460201 ETIM ETIM 10.0 EC002637 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Длина [l]
13,5 мм
Ширина [w]
63,3 мм
Высота [h]
17,6 мм
Калиберная пробка a x b / диаметр
2,4 мм x 1,5 мм / 1,6 мм
рекомендованные обжимные клещи
1212034 CRIMPFOX 6
кабельные наконечники без изоляционных втулок, согласно DIN 46228‑1
Сечение: 0,5 мм²; Длина: 8 мм ... 10 мм
Размеры штыря
0,9 x 2 мм
Расстояние между штырями
7,00 мм
кабельные наконечники с изоляционными втулками, согласно DIN 46228‑4
Сечение: 0,25 мм²; Длина: 8 мм ... 10 мм
