Описание

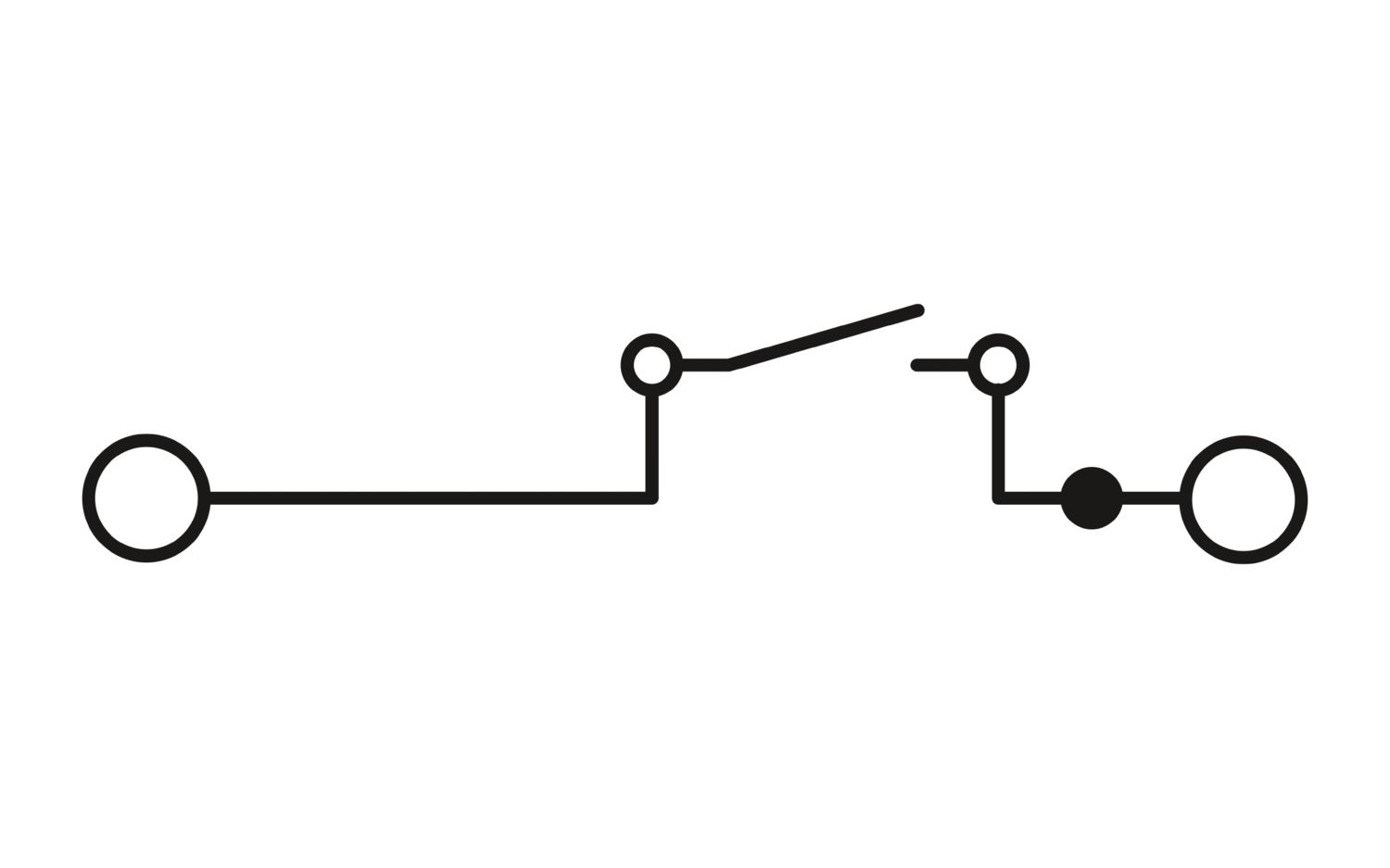

Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 800 В, номинальный ток: 41 A, тип подключения: Болтовые клеммы, Расчетное сечение: 6 мм2, монтаж: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
Характеристики
Штрих-код
4046356500326
Габариты (ДxШxВ, см):
13x79.9x52
Номер артикула
3058114
статус на складе в Германии
На складе
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/boltovyye-klemmy-rbo-5-t-3058114
Тип изделия
Болтовые клеммы
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
2
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
2
Тип подключения
Болтовые клеммы
Резьба винтов
M4
Момент затяжки
2 ... 2,2 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
Номинальный ток
41 A
Максимальный ток нагрузки
50 A (при сечении провода 10 мм²)
Номинальное напряжение
800 В (для открытого места разъединения 630 В)
Ширина крышки
2,2 мм
Ширина
13 мм
Высота
79,9 мм
Глубина на NS 32
52 мм
Глубина на NS 35/7,5
47 мм
Глубина на NS 35/15
54,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
IN
Серия изделий
RBO
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Монтажная рейка/крепежное основание
NS 32/NS 35
Сила при испытании, заданное значение
5 Н
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Номинальное напряжение изоляции действительно для изолированных кабельных наконечников согласно DIN 46237:1970-07 и для неизолированных кабельных наконечников согласно DIN 46234:1980-03 с удлинением расстояния.
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 10 мм²
1,2 кA
Сечение
0,5 мм² ... 6 мм²
Сечение AWG
20 ... 10 (пересчитано согласно МЭК)
Наружный диаметр
5,3 мм
Диаметр болта
5 мм
Размер шага
13 мм
Производитель
Phoenix Contact
Ключ изделия
BE4433
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Момент затяжки замыкателя
M4 1,2 ... 1,4 Нм
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1056836,https://www.phoenixcontact.com/kz/products/3058046,https://www.phoenixcontact.com/kz/products/1705938,https://www.phoenixcontact.com/kz/products/0790446,https://www.phoenixcontact.com/kz/products/0790459,https://www.phoenixcontact.com/kz/products/1604539,https://www.phoenixcontact.com/kz/products/3049961,https://www.phoenixcontact.com/kz/products/1852370
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3058114
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
98f34b6f-095d-4fb4-ad61-046a899bb277
насколько известно, действует освобождение от исполнения требований
6(c)
Максимально допустимая нагрузка по току
24 A
Цвет маркировки, круглый кабельный наконечник желтый
6 мм²
Цвет маркировки, круглый кабельный наконечник красный
1 мм²
Цвет маркировки, круглый кабельный наконечник синий
2,5 мм²
