Описание

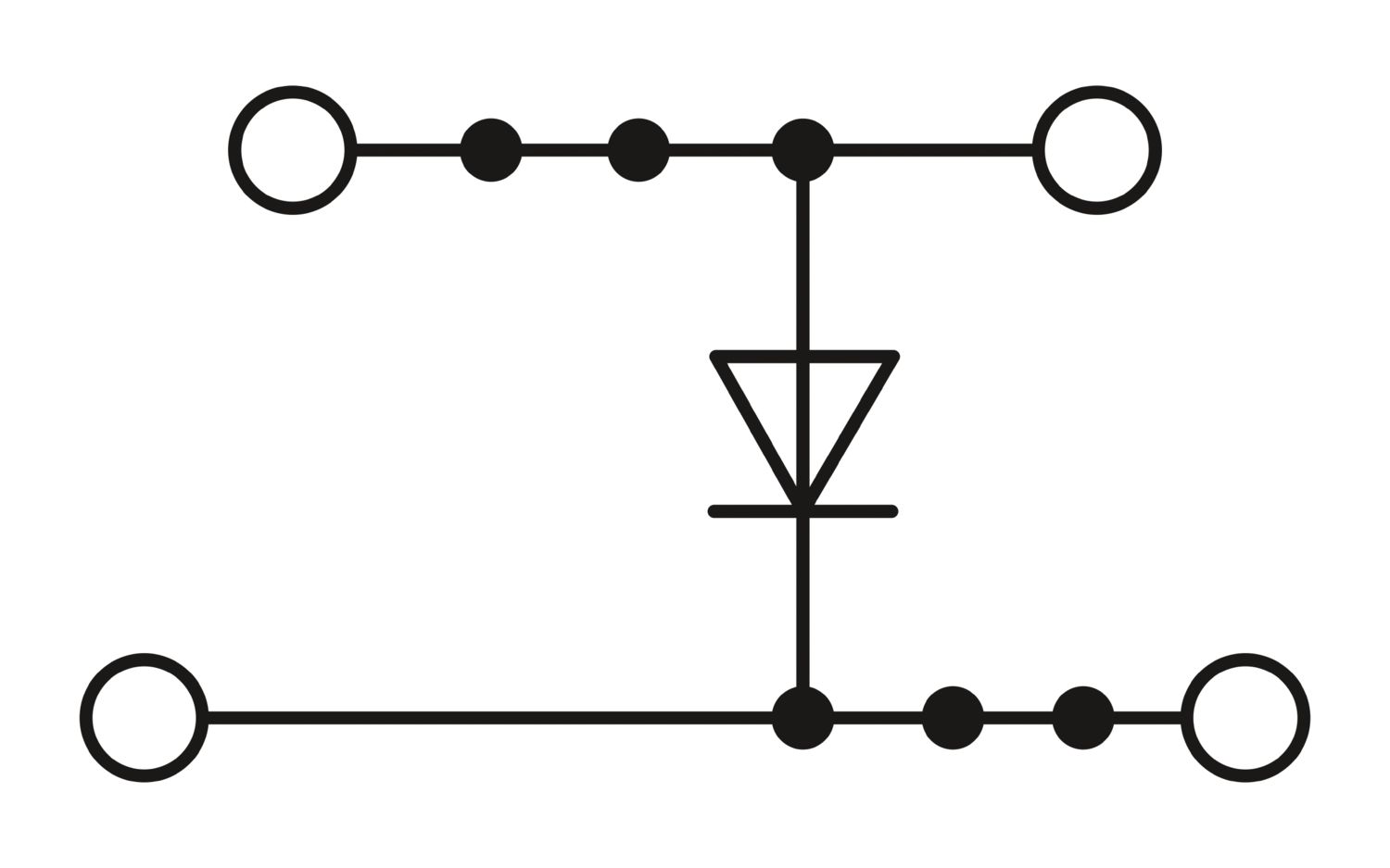

Клеммный блок, Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение: 1300 В, допустимый ток нагрузки при длительной работе: 0,5 А., со встроенным диодом, номинальный ток: 0,5 A, тип подключения: Быстрое подключение, 1. и 2-ий ярус, Расчетное сечение: 1,5 мм2, cечение: 0,25 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4017918936228
Габариты (ДxШxВ, см):
5.2x99.6x49.9
Номер артикула
3206241
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
2
Количество точек подключения
4
Общая информация
Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение: 1300 В, допустимый ток нагрузки при длительной работе: 0,5 А.
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/klemma-dlya-ustanovki-elementov-qttcb-15-dioo-u-3206241
Тип изделия
Клемма для установки элементов
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Быстрое подключение
Сечение жесткого провода
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
24 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,25 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
24 ... 16 (пересчитано согласно МЭК)
Номинальный ток
0,5 A
Максимальный ток нагрузки
0,5 A
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
99,6 мм
Глубина на NS 35/7,5
49,9 мм
Глубина на NS 35/15
57,4 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
CN
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
2
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Расчетное напряжение изоляции
500 В (к соседней клемме)
Тип компонента
Диод BY133G
Запирающее напряжение
1300 В
Частота подключения/отключения при одинаковом сечении
100
Материал, изоляция проводника
ПВХ / PE
Производитель
Phoenix Contact
Ключ изделия
BE3172
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1422351,https://www.phoenixcontact.com/kz/products/1721041,https://www.phoenixcontact.com/kz/products/3200085,https://www.phoenixcontact.com/kz/products/3247973,https://www.phoenixcontact.com/kz/products/1417506,https://www.phoenixcontact.com/kz/products/1411167,https://www.phoenixcontact.com/kz/products/3200027,https://www.phoenixcontact.com/kz/products/3212045,https://www.phoenixcontact.com/kz/products/3240531
ECLASS-13.0
27250114
ECLASS-15.0
27250114
UNSPSC 21.0
39121400
ETIM 10.0
EC000898
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27250114 ECLASS-15.0 27250114 ETIM ETIM 10.0 EC000898 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3206241
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
c46b7b45-e391-4b9e-bd66-d54ead6bbb0a
насколько известно, действует освобождение от исполнения требований
7(a), 7(c)-I
Максимально допустимая нагрузка по току
24 A
Расчетное рабочее напряжение
250 В (настраивается пользователем)
