Описание

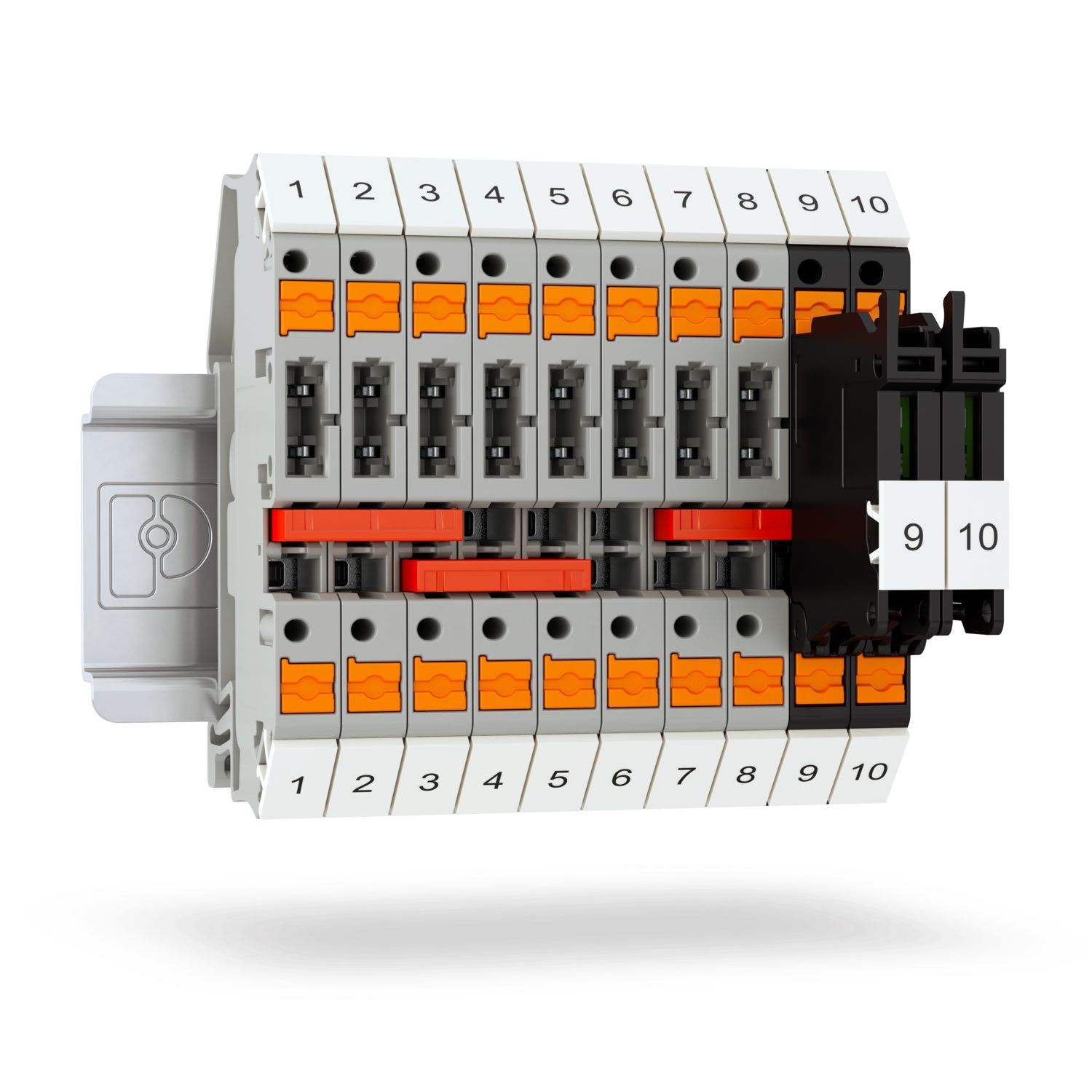

Клемма для предохранителя, тип предохранителя: Стекло / керамика / ..., тип предохранителей: G / 5 x 20, номинальное напряжение: 24 В, номинальный ток: 6,3 A, тип подключения: Зажимы Push-in, 1. ярус, Расчетное сечение: 4 мм2, cечение: 0,2 мм2- 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Характеристики
Штрих-код
4055626891323
Габариты (ДxШxВ, см):
6.2x63.4x57.3
Номер артикула
1088743
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Глубина
57,3 мм
Общая информация
Ток определяется типом используемого предохранителя, напряжение определяется параметрами индикатора.При выходе из строя предохранителя выходная цепь продолжает оставаться под напряжением.
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/predokhranitelnaya-klemma-ptv-4-hesiled-24-5x20-1088743
Тип изделия
Предохранительная клемма
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
9 мм ... 11 мм
Калиберная пробка
A4
Сечение жесткого провода
0,75 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм²
Номинальный ток
6,3 A
Максимальный ток нагрузки
6,3 A (при сечении жесткого провода 6 мм²)
Номинальное напряжение
24 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
63,4 мм
Глубина на NS 35/7,5
64,8 мм
Глубина на NS 35/15
72,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369095
Страна происхождения
CN
Серия изделий
PTV
Подключение согласно стандарту
МЭК 60947-7-3
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 2,5 мм²
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Область применения
Железнодорожная индустрия
Предохранитель
G / 5 x 20
Диапазон напряжений, индикатор
12 В AC/DC ... 30 В AC/DC
Диапазон токов, индикатор
0,31 мА ... 0,95 мА
Производитель
Phoenix Contact
Ключ изделия
BE2334
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Тип предохранителя
Стекло / керамика / ...
Рассеиваемая мощность, макс.
макс. 1,6 Вт (при отдельном расположении клеммного блока предохранителя в случае перегрузки)
ECLASS-13.0
27250113
ECLASS-15.0
27250113
UNSPSC 21.0
39121400
ETIM 10.0
EC000899
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250113 ECLASS-15.0 27250113 ETIM ETIM 10.0 EC000899 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=1088743
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
32 A
Указания по заказу
Вставка предохранителей не входит в комплект поставки
