Описание

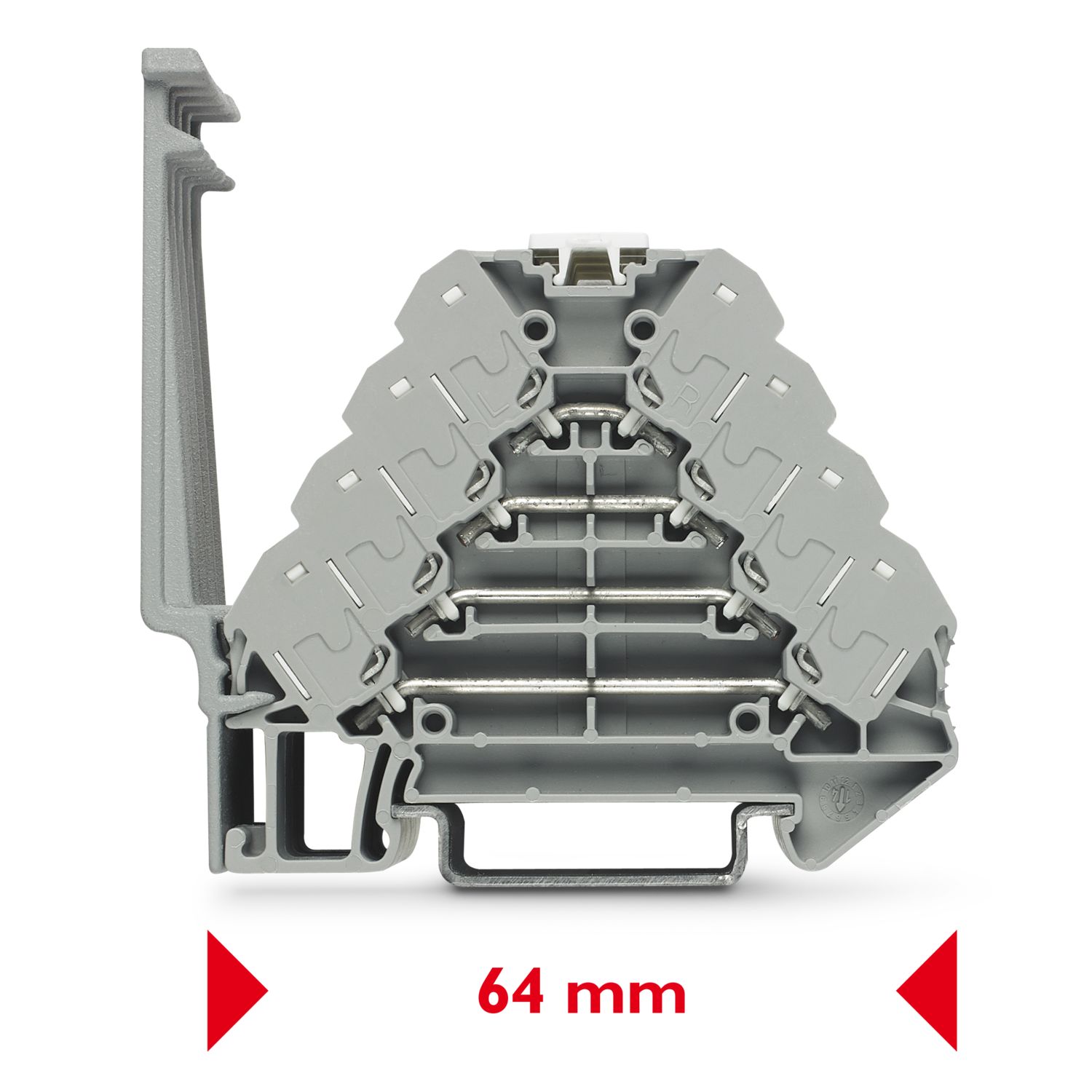

Распределитель потенциала, номинальное напряжение: 250 В, номинальный ток: 17,5 A, тип подключения: Зажимы Push-in, 1., 2., 3., 4., 5., 6., 7. и 8-ой ярус, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 2,5 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: cерый, цвет элементов подключения: красный
Характеристики
Штрих-код
4055626239774
Габариты (ДxШxВ, см):
8.3x100x87.5
Номер артикула
3270226
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
8
Количество точек подключения
32
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
10 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-09T16:40:09
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/razvetvitel-tsepey-ptrvb-8-pv-rd-3270226
Тип изделия
Разветвитель цепей
Потенциалы
1
Категория перенапряжения
III
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
4
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Сечение жесткого провода
0,34 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,34 мм² ... 1,5 мм²
Номинальный ток
17,5 A (для кабеля сечением 1,5 мм²)
Максимальный ток нагрузки
24 A (на камеру при сечении проводника 2,5 мм²)
Номинальное напряжение
250 В
Ширина
8,3 мм
Высота
100 мм
Глубина на NS 35/7,5
87,5 мм
Глубина на NS 35/15
95 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
2
Суммарный ток, максимальный
37 A (на распределитель потенциалов)
Сечение жесткого провода [AWG]
20 ... 14 (пересчитано согласно МЭК)
Производитель
Phoenix Contact
Ключ изделия
BE6211
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3270246,https://www.phoenixcontact.com/kz/products/1424226,https://www.phoenixcontact.com/kz/products/3270225,https://www.phoenixcontact.com/kz/products/3270227,https://www.phoenixcontact.com/kz/products/1424227,https://www.phoenixcontact.com/kz/products/1636130,https://www.phoenixcontact.com/kz/products/0828732,https://www.phoenixcontact.com/kz/products/1182090,https://www.phoenixcontact.com/kz/products/3270154
Цвет элементов подключения
красный
ECLASS-13.0
27250105
ECLASS-15.0
27250105
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250105 ECLASS-15.0 27250105 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3270226
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
32 A
Только гибкие провода
250 В
Только жесткие провода
250 В
