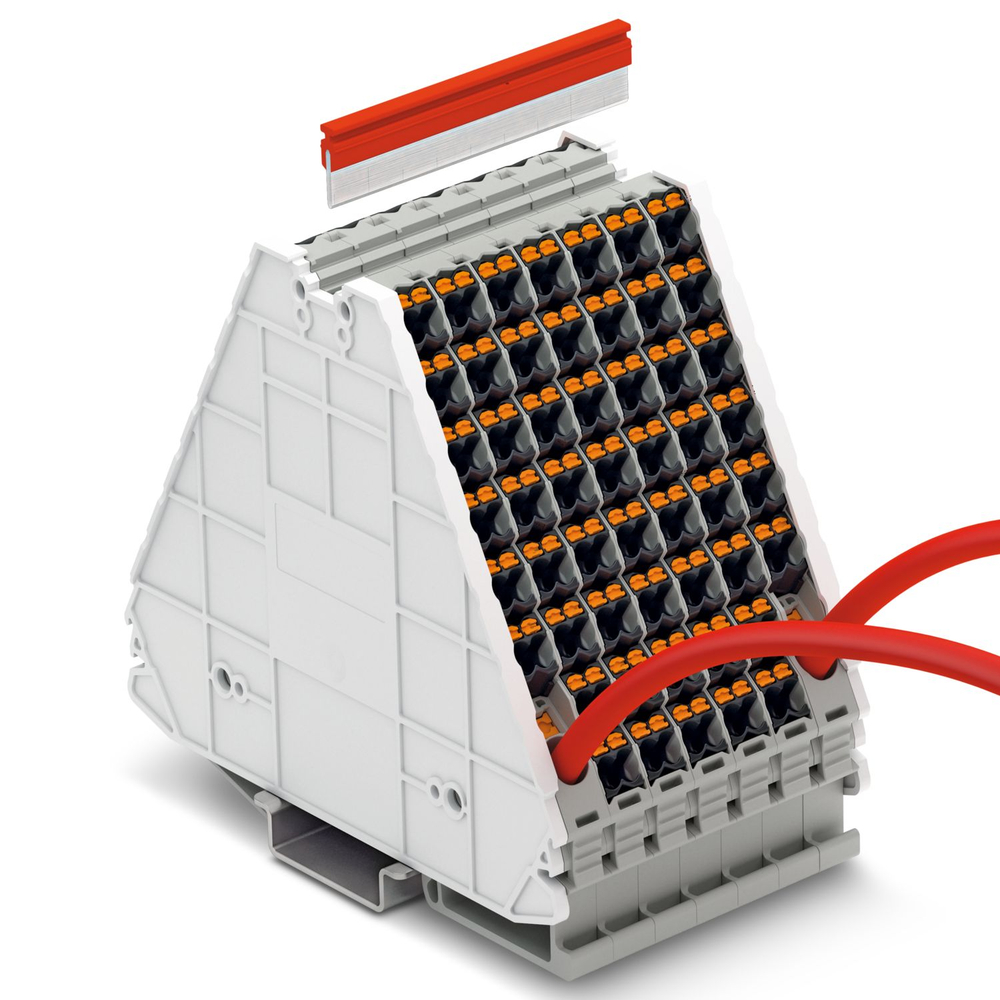

PTRV 4 /WH - Распределительная панель 3270115

Name: PTRV 4 /WH - Распределительная панель 3270115
SKU: PTRV 4 /WH
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

PTRV 4 /WH - Распределительная панель 3270115

Характеристики

Габариты (ДxШxВ, см):

8.3x64x55.5

Номер артикула:

3270115

статус на складе в Германии:

На складе

Номинальное сечение:

1,5 мм²

Количество рядов:

Количество точек подключения:

Упаковочная единица:

10 Количество

Минимальное количество, предусмотренное условиями заказа:

10 Количество

Цвет:

серый (RAL 7042)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-09T16:40:09

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/raspredelitelnyye-soyediniteli-ptrv-4-wh-3270115

Тип изделия:

Распределительные соединители

Потенциалы:

Категория перенапряжения:

III

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,56 Вт

Количество точек подключения на ярус:

Тип подключения:

Зажимы Push-in

Длина снятия изоляции:

8 мм ... 10 мм

Сечение жесткого провода:

0,34 мм² ... 2,5 мм²

Сечение проводника AWG:

26 ... 14 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,14 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG]:

26 ... 16 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,34 мм² ... 1,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,34 мм² ... 1,5 мм²

Номинальный ток:

10 A

Максимальный ток нагрузки:

10 A (для кабеля сечением 1,5 мм²)

Номинальное напряжение:

250 В

Ширина:

8,3 мм

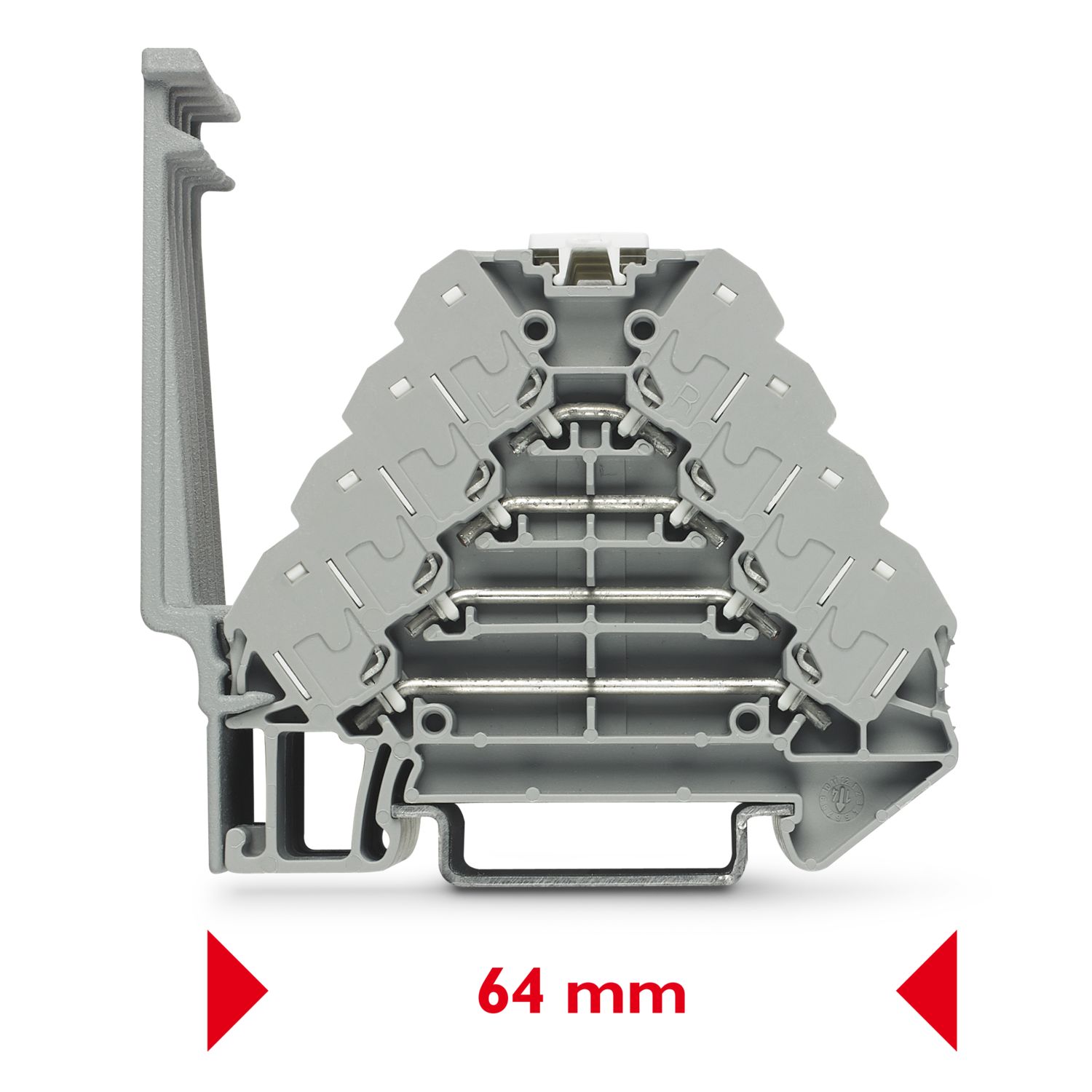

Высота:

64 мм

Глубина на NS 35/7,5:

55,5 мм

Глубина на NS 35/15:

63 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Да

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер таможенного тарифа:

85369010

Страна происхождения:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

1,5 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Монтажная рейка/крепежное основание:

NS 35

Сила при испытании, заданное значение:

1 Н

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,14 мм²/0,2 кг

Время воздействия:

30 c

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 1,5 мм²:

0,18 кA

Температурные циклы:

192

Сечение жесткого провода [AWG]:

20 ... 14 (пересчитано согласно МЭК)

Производитель:

Phoenix Contact

Ключ изделия:

BE6211

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/3040044,https://www.phoenixcontact.com/kz/products/3208155,https://www.phoenixcontact.com/kz/products/3273022,https://www.phoenixcontact.com/kz/products/3210198,https://www.phoenixcontact.com/kz/products/3270121,https://www.phoenixcontact.com/kz/products/1636127,https://www.phoenixcontact.com/kz/products/3270138,https://www.phoenixcontact.com/kz/products/3038448,https://www.phoenixcontact.com/kz/products/1636130

Цвет элементов подключения:

белый

ECLASS-13.0:

27250105

ECLASS-15.0:

27250105

UNSPSC 21.0:

39121400

CO2e кг:

0,099 кг CO2e

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250105 ECLASS-15.0 27250105 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3270115

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Только гибкие провода:

250 В

Только жесткие провода:

250 В

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Распределительная панель, номинальное напряжение: 250 В, номинальный ток: 10 A, тип подключения: Зажимы Push-in, 1., 2., 3. и 4-ый ярус, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 2,5 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: cерый, цвет элементов подключения: белый
