Описание
Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 500 В, номинальный ток: 30 A, тип подключения: Зажимы Push-in, 1. ярус, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2 , цвет: cерый
Характеристики
Штрих-код
4046356514934
Габариты (ДxШxВ, см):
8.2x100.8x49.6
Номер артикула
3212170
статус на складе в Германии
На складе
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T19:41:18
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/klemma-dlya-izmeritelnykh-transformatorov-ptme-6-3212170
Тип изделия
Клемма для измерительных трансформаторов
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
12 мм
Калиберная пробка
A5
Сечение жесткого провода
1 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
20 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Номинальный ток
30 A
Максимальный ток нагрузки
30 A (при сечении провода 10 мм²)
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
8,2 мм
Высота
100,8 мм
Глубина на NS 35/7,5
49,6 мм
Глубина на NS 35/15
57,1 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/15
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
5 Н
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 1,5 мм²
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 4 мм²
0,5 кA
Температурные циклы
192
Производитель
Phoenix Contact
Ключ изделия
BE2233
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3032790,https://www.phoenixcontact.com/kz/products/3034468,https://www.phoenixcontact.com/kz/products/3212139,https://www.phoenixcontact.com/kz/products/3212167,https://www.phoenixcontact.com/kz/products/3034426,https://www.phoenixcontact.com/kz/products/1050252,https://www.phoenixcontact.com/kz/products/1607770,https://www.phoenixcontact.com/kz/products/3032774,https://www.phoenixcontact.com/kz/products/3035980
ECLASS-13.0
27250109
ECLASS-15.0
27250109
UNSPSC 21.0
39121400
CO2e кг
0,166 кг CO2e
ETIM 10.0
EC000902
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250109 ECLASS-15.0 27250109 ETIM ETIM 10.0 EC000902 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3212170
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
30 A
Только гибкие провода
500 В
Только жесткие провода
500 В

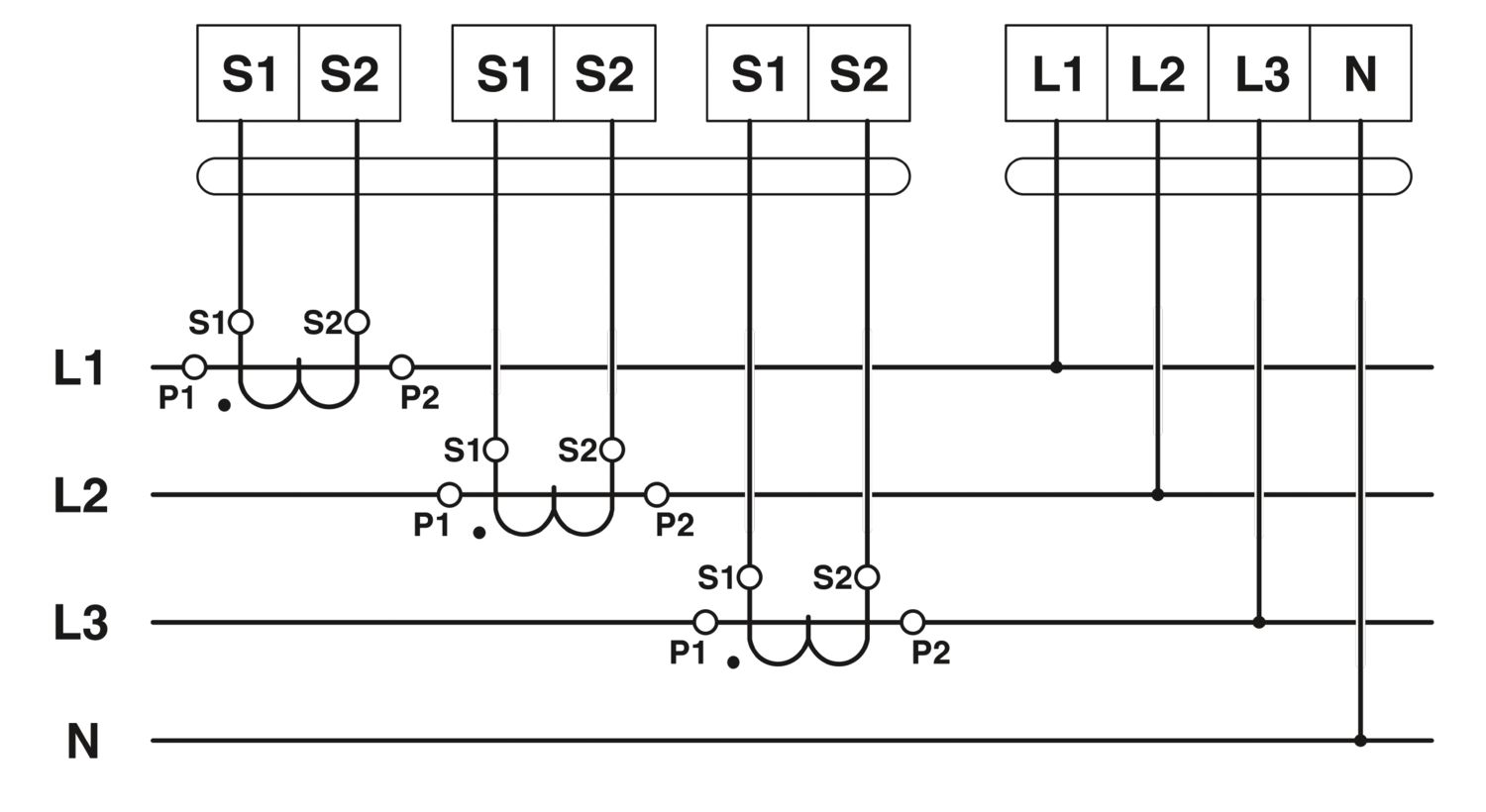

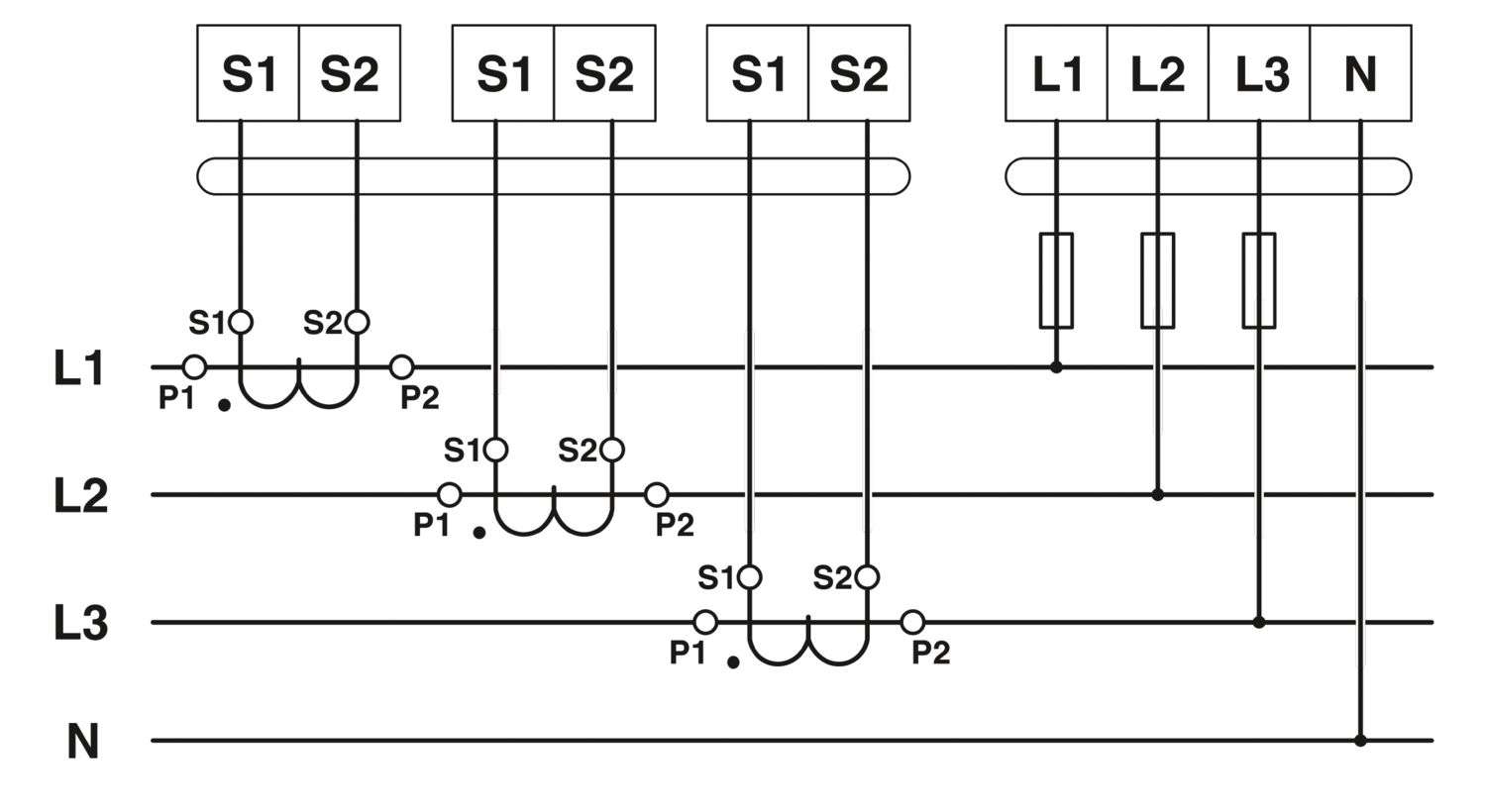

PTME 6 applications_01.klp (128 kB)
Пример создания в виде файла CLIP PROJECT
