Описание

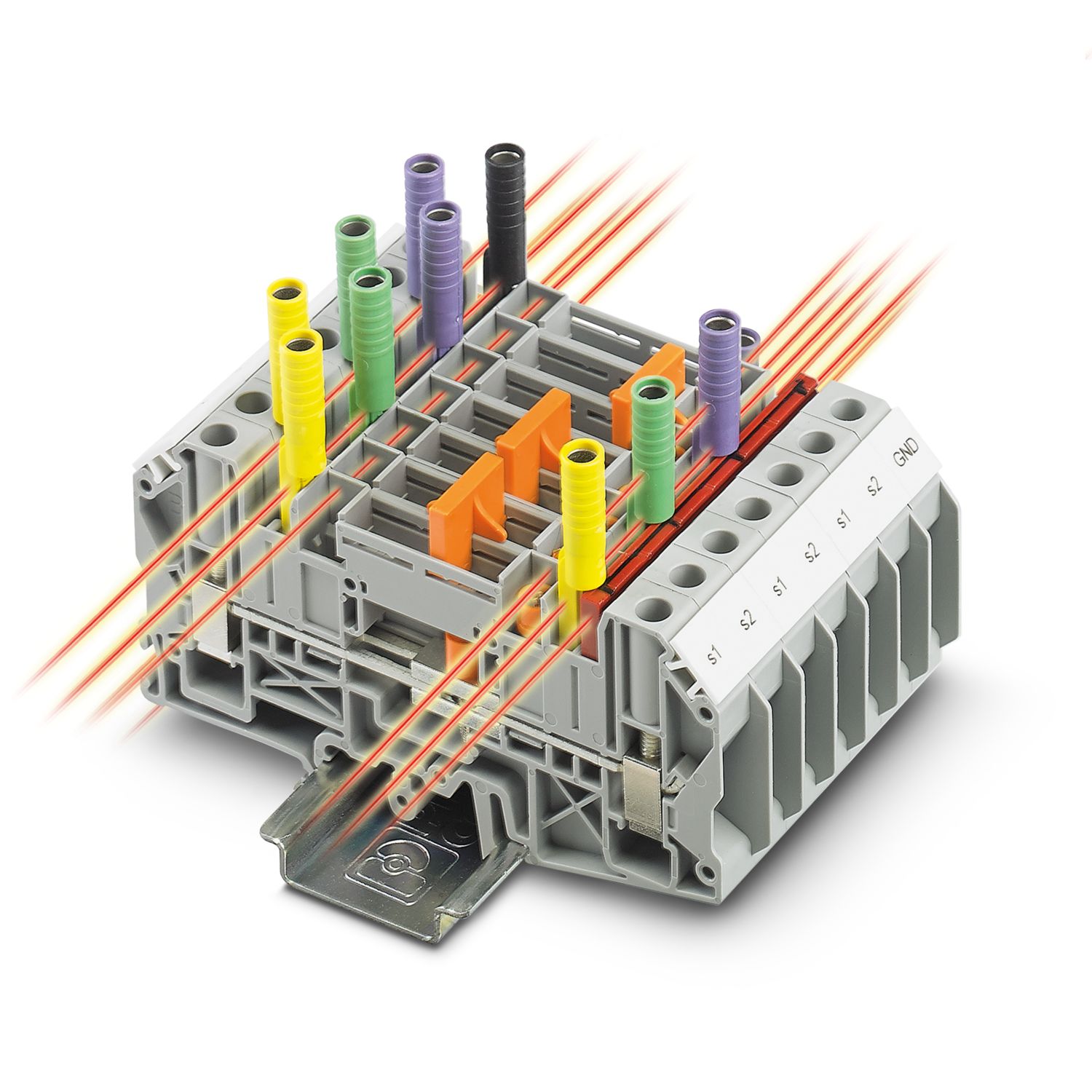

Измерительная клемма с ползунковым размыкателем, номинальное напряжение: 500 В, номинальный ток: 24 A, количество точек подсоединения: 2, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм2, 1. ярус, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: белый
Характеристики
Штрих-код
4046356681834
Габариты (ДxШxВ, см):
6.2x70.5x48.8
Номер артикула
3212140
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
2
Глубина
48,8 мм
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
белый (RAL 9010)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T19:41:18
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/klemma-dlya-izmeritelnykh-transformatorov-ptme-4-wh-3212140
Тип изделия

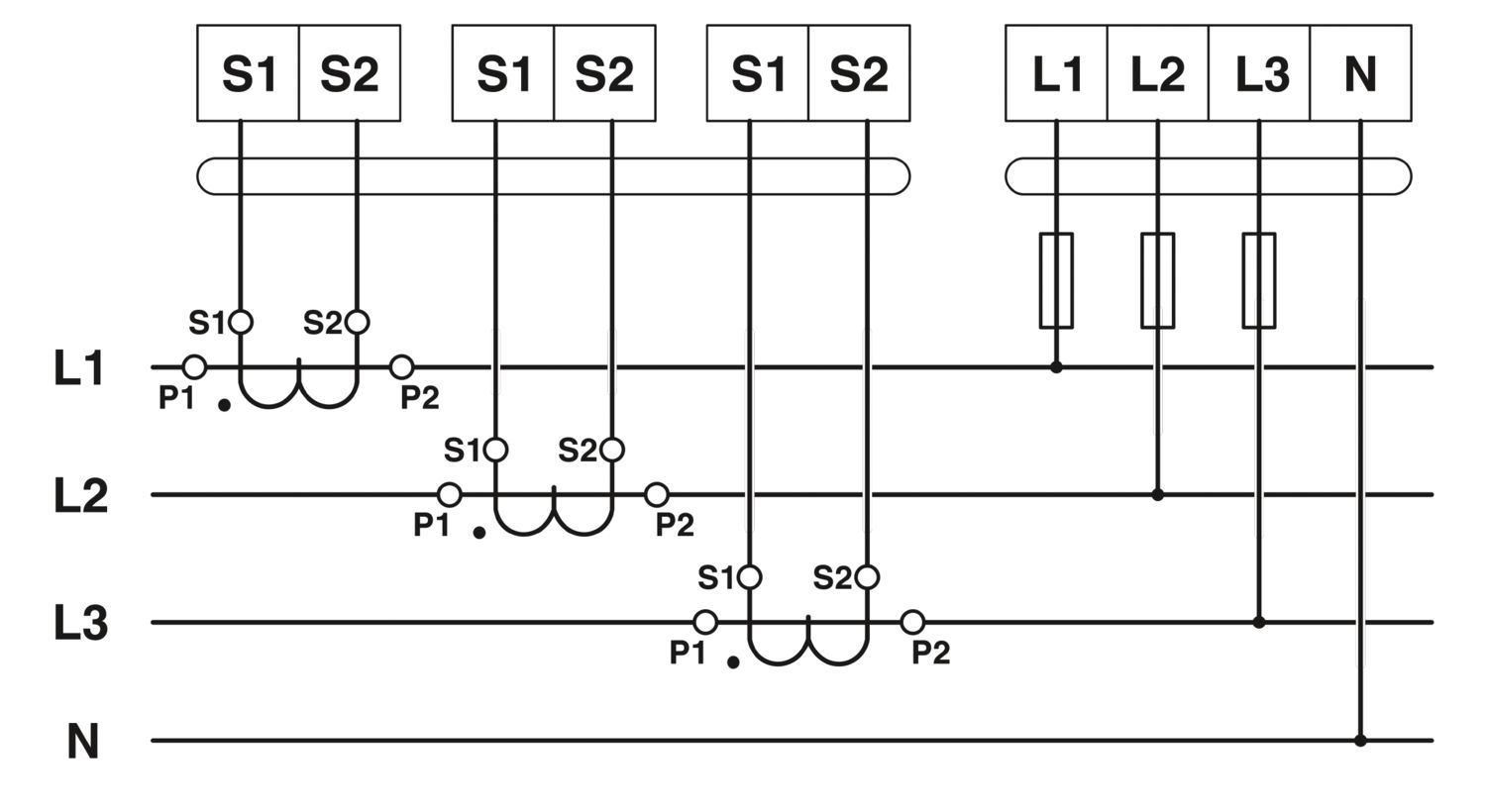

Клемма для измерительных трансформаторов
Потенциалы
1
Категория перенапряжения
III
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A4
Сечение жесткого провода
0,5 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
24 A
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
70,5 мм
Глубина на NS 35/7,5
49,5 мм
Глубина на NS 35/15
57 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указания по монтажу
Головка винта на монтажных рейках NS 35/7,5 по причинам обеспечения изоляции не должна превышать высоту 5 мм вместе с подкладной шайбой.
Производитель
Phoenix Contact
Ключ изделия
BE2233
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/0829162,https://www.phoenixcontact.com/kz/products/3241118,https://www.phoenixcontact.com/kz/products/3212183,https://www.phoenixcontact.com/kz/products/3241114,https://www.phoenixcontact.com/kz/products/1891852,https://www.phoenixcontact.com/kz/products/2200534,https://www.phoenixcontact.com/kz/products/1183875,https://www.phoenixcontact.com/kz/products/1374026,https://www.phoenixcontact.com/kz/products/1181787
ECLASS-13.0
27250109
ECLASS-15.0
27250109
UNSPSC 21.0
39121400
ETIM 10.0
EC000902
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250109 ECLASS-15.0 27250109 ETIM ETIM 10.0 EC000902 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3212140
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
24 A
PTME 4 applications.klp (51,1 kB)
Пример создания в виде файла CLIP PROJECT
