Описание
Сотовая клемма, Маркировка от 1 - 48, номинальное напряжение: 500 В, номинальный ток: 17,5 A, тип подключения: Зажимы Push-in, cечение: 0,14 мм2 - 2,5 мм2, монтаж: Настенный монтаж, цвет: cерый, цвет элементов подключения: серый/белый Снимается с производства Предлагаемая замена 0818483, 1689941, 1400878, 1874471, 1410068, 1862217, 1567157, 2203947
Характеристики
Штрих-код
4055626058382
Габариты (ДxШxВ, см):
66x102x30
Номер артикула
3270318
статус на складе в Германии
Снимается с производства
Номинальное сечение
1,5 мм²
Количество рядов
1

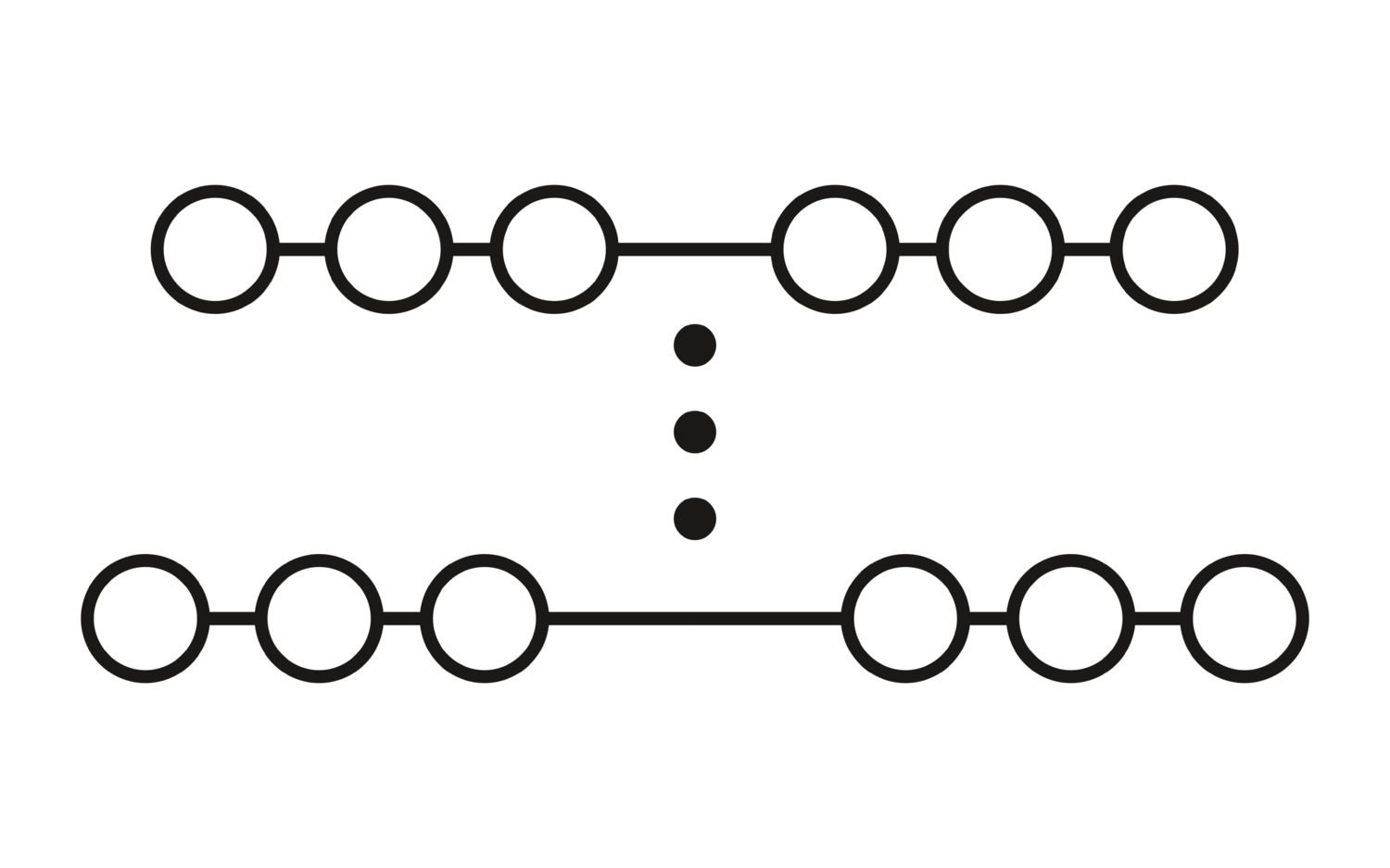

Количество точек подключения
288
Глубина
30 мм
Общая информация
Маркировка от 1 - 48
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
10 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T19:41:18
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/raspredelitelnyye-soyediniteli-ptmc-1548-3-3270318
Тип изделия
Распределительные соединители
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
288
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1
Сечение жесткого провода
0,34 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,34 мм² ... 1,5 мм²
Номинальный ток
17,5 A
Максимальный ток нагрузки
24 A (при сечении проводника 2,5 мм², максимальный ток нагрузки не должен превышать суммарный ток всех подсоединенных проводников.)
Номинальное напряжение
500 В

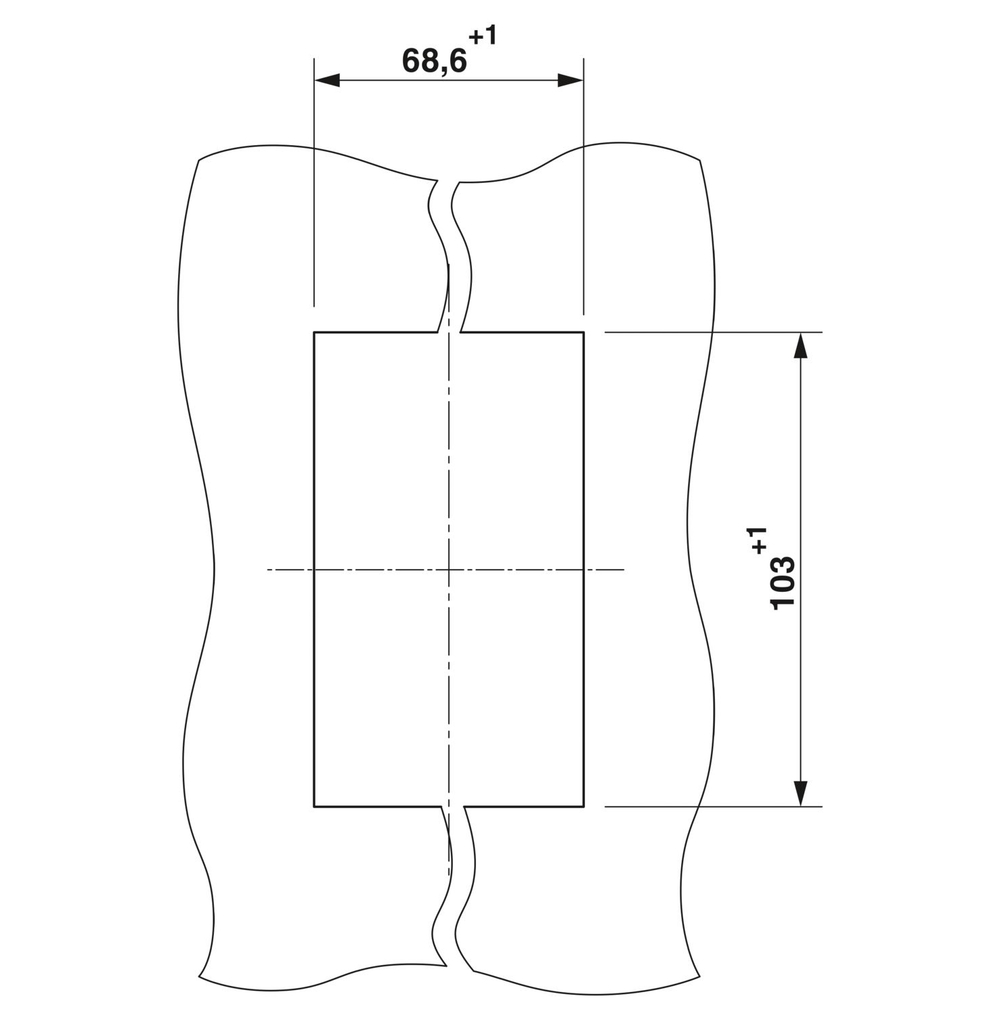

Ширина
66 мм
Высота
102 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
Настенный монтаж
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Время воздействия
30 c
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
48
Номинальное сечение AWG
14
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Температурные циклы
192
Сечение жесткого провода [AWG]
20 ... 14 (пересчитано согласно МЭК)
Производитель
Phoenix Contact
Ключ изделия
BE6212
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/0818483,https://www.phoenixcontact.com/kz/products/1689941,https://www.phoenixcontact.com/kz/products/1400878,https://www.phoenixcontact.com/kz/products/1874471,https://www.phoenixcontact.com/kz/products/1410068,https://www.phoenixcontact.com/kz/products/1862217,https://www.phoenixcontact.com/kz/products/1567157,https://www.phoenixcontact.com/kz/products/2203947
Цвет элементов подключения
серый/белый
ECLASS-13.0
27250106
ECLASS-15.0
27250106
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250106 ECLASS-15.0 27250106 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3270318
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
8 A
