Описание

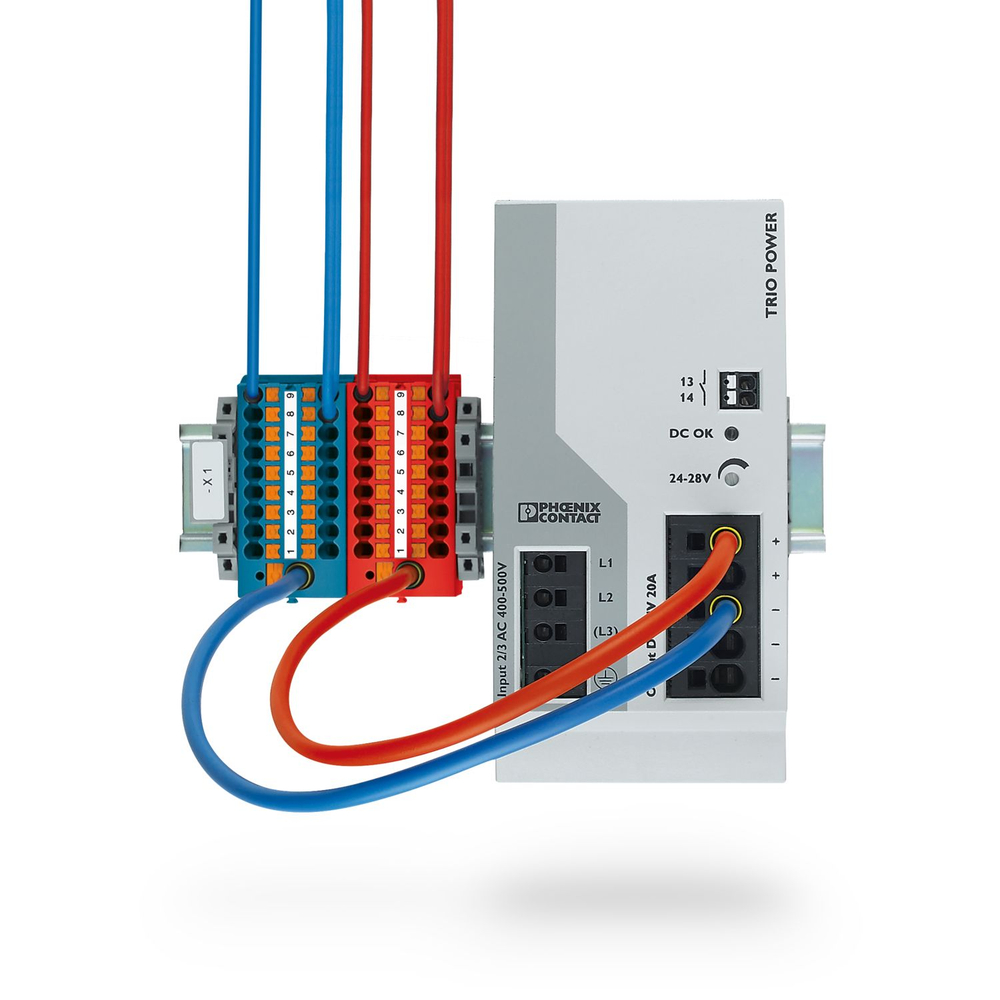

Распределительный блок, Вертикально расположенный блок, номинальное напряжение: 690 В, номинальный ток: 24 A, количество точек подсоединения: 6, тип подключения: Зажимы Push-in, cечение: 0,14 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: красный
Характеристики
Штрих-код
4055626390451
Габариты (ДxШxВ, см):
28.6x58.1x30.4
Номер артикула
3273004
статус на складе в Германии
На складе
Номинальное сечение
2,5 мм²
Количество рядов
1

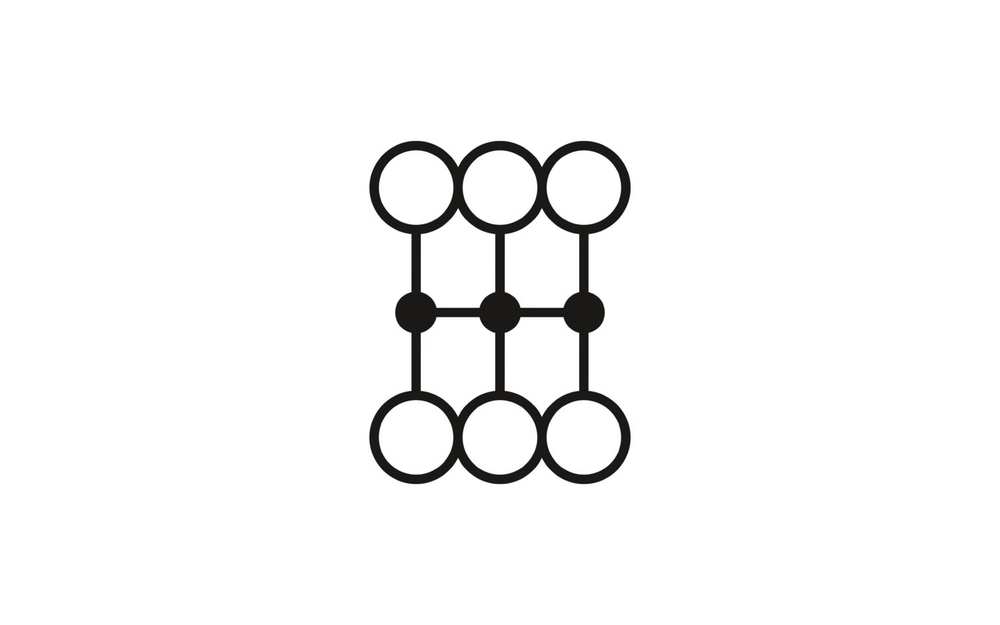

Количество точек подключения
6
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
10 Количество
Цвет
красный (RAL 3001)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T19:41:18
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/razvetvitelnaya-klemma-ptfix-6x25-ns35-rd-3273004
Тип изделия
Разветвительная клемма
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
6
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A3
Сечение жесткого провода
0,34 мм² ... 4 мм²
Сечение проводника AWG
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,34 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,34 мм² ... 2,5 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
32 A
Номинальное напряжение
690 В
Ширина
28,6 мм
Высота
58,1 мм
Глубина на NS 35/7,5
32,4 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
1 Н
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Указание
При соединении нескольких блоков в ряд рекомендовано устанавливать адаптер для монтажной рейки под местом соединения или фланцевый элемент между блоками.
Номинальное сечение AWG
14
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Глубина на NS 15
30,4 мм
Стойкость к кратковременным токам 4 мм²
0,48 кA
Стойкость к кратковременным токам 2,5 мм²
0,3 кA
Суммарный ток, максимальный
48 A
Температурные циклы
192
Указания по эксплуатации
блоки можно шунтировать между собой, используя отверстия клеммы, подходящие перемычки см. в принадлежностях
Сечение жесткого провода [AWG]
24 ... 12 (пересчитано согласно МЭК)
Производитель
Phoenix Contact
Ключ изделия
BEA113
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3273136,https://www.phoenixcontact.com/kz/products/1411336,https://www.phoenixcontact.com/kz/products/3273134,https://www.phoenixcontact.com/kz/products/1584745,https://www.phoenixcontact.com/kz/products/3273024,https://www.phoenixcontact.com/kz/products/3273246,https://www.phoenixcontact.com/kz/products/3210224,https://www.phoenixcontact.com/kz/products/3273120,https://www.phoenixcontact.com/kz/products/1411330
ECLASS-13.0
27250118
ECLASS-15.0
27250118
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250118 ECLASS-15.0 27250118 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3273004
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
24 A
