Описание
Распределительный блок, Горизонтально расположенный блок, номинальное напряжение: 800 В, номинальный ток: 57 A, количество точек подсоединения: 6, тип подключения: Зажимы Push-in, Расчетное сечение: 10 мм2, cечение: 0,5 мм2 - 16 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный
Характеристики
Штрих-код
4055626815428
Габариты (ДxШxВ, см):
37x45.7x25.1
Номер артикула
1082486
статус на складе в Германии
На складе
Номинальное сечение
10 мм²
Количество рядов
1

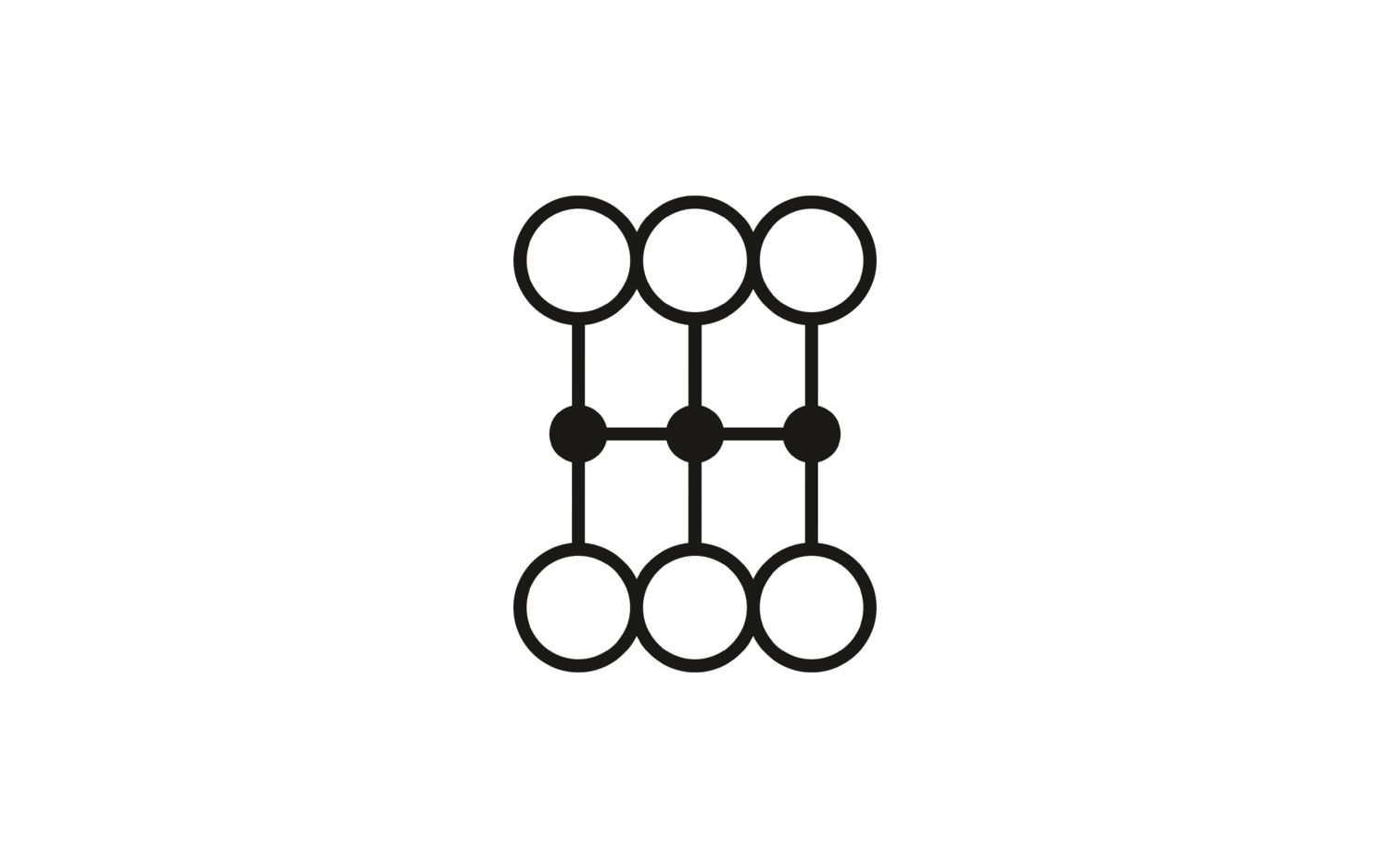

Количество точек подключения
6
Глубина
25,1 мм
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
10 Количество
Цвет
черный (RAL 9005)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T19:41:18
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-ptfix-6x10s-ns35a-bk-1082486
Тип изделия
Разветвительная клемма
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
6
Тип подключения
Зажимы Push-in
Длина снятия изоляции
12 мм ... 14 мм
Сечение жесткого провода
1 мм² ... 16 мм²
Сечение проводника AWG
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 16 мм²
Сечение гибкого проводника [AWG]
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1 мм² ... 6 мм²
Номинальный ток
57 A
Максимальный ток нагрузки
76 A (при сечении жесткого провода 16 мм²)
Номинальное напряжение
800 В
Ширина
37 мм
Высота
45,7 мм
Глубина на NS 35/7,5
34,2 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Суммарный ток, максимальный
90 A (Не допускается превышать максимальный ток нагрузки отдельных точек подключения.)
Указания по эксплуатации
блоки можно шунтировать между собой, используя отверстия клеммы, подходящие перемычки см. в принадлежностях
Производитель
Phoenix Contact
Ключ изделия
BEA113
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/3030284, https://www.phoenixcontact.com/kz/products/3032567, https://www.phoenixcontact.com/kz/products/3032621, https://www.phoenixcontact.com/kz/products/1632417, https://www.phoenixcontact.com/kz/products/0830768, https://www.phoenixcontact.com/kz/products/0830767, https://www.phoenixcontact.com/kz/products/0803906, https://www.phoenixcontact.com/kz/products/0803883, https://www.phoenixcontact.com/kz/products/0801837, https://www.phoenixcontact.com/kz/products/0801833, https://www.phoenixcontact.com/kz/products/0801832, https://www.phoenixcontact.com/kz/products/0801836, https://www.phoenixcontact.com/kz/products/1092026
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1182088,https://www.phoenixcontact.com/kz/products/1414366,https://www.phoenixcontact.com/kz/products/1182089,https://www.phoenixcontact.com/kz/products/1414362,https://www.phoenixcontact.com/kz/products/2941361,https://www.phoenixcontact.com/kz/products/1212238,https://www.phoenixcontact.com/kz/products/2900958,https://www.phoenixcontact.com/kz/products/1412679,https://www.phoenixcontact.com/kz/products/1064040
ECLASS-13.0
27250118
ECLASS-15.0
27250118
UNSPSC 21.0
39121400
CO2e кг
0,118 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250118 ECLASS-15.0 27250118 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=1082486
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
41 A
