Описание

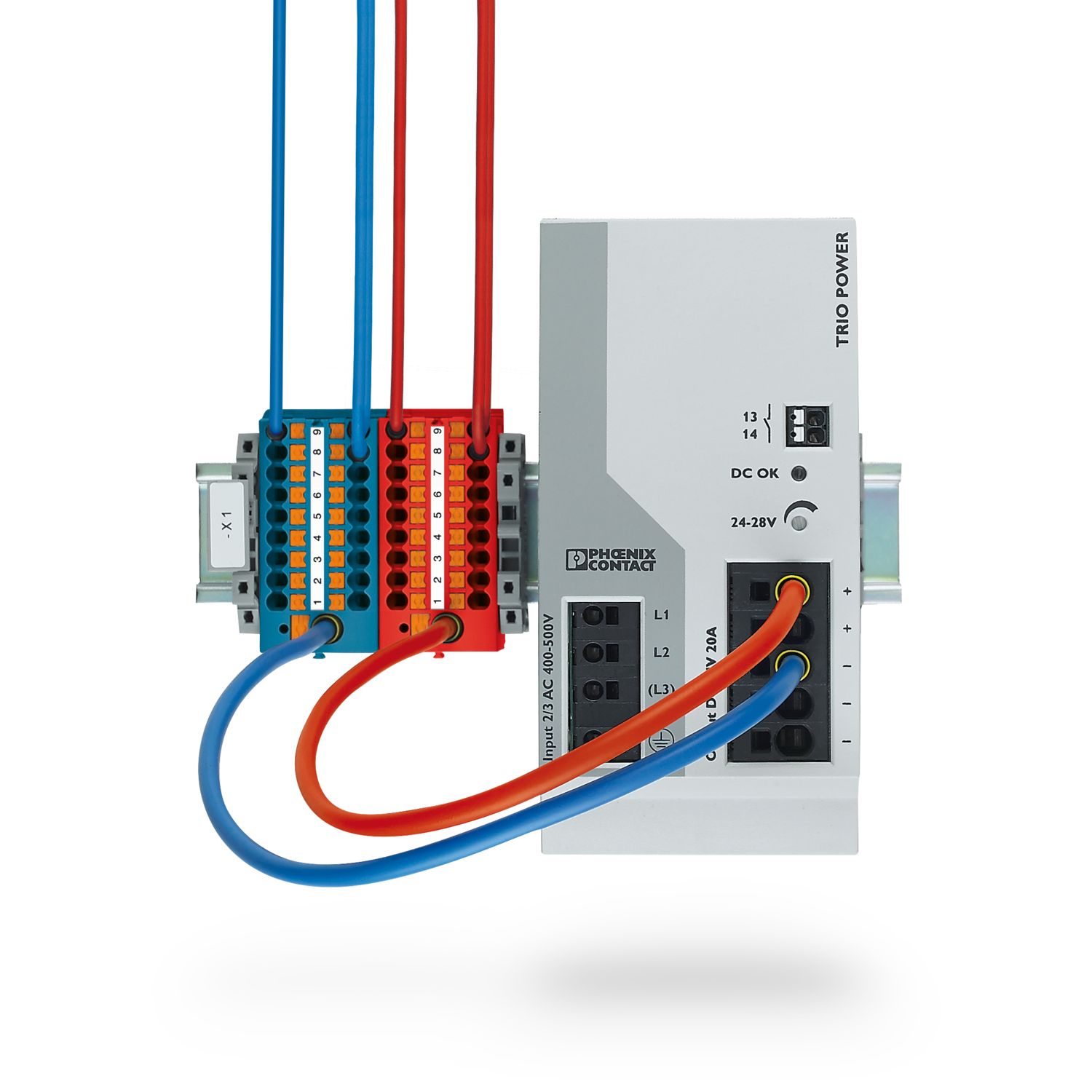

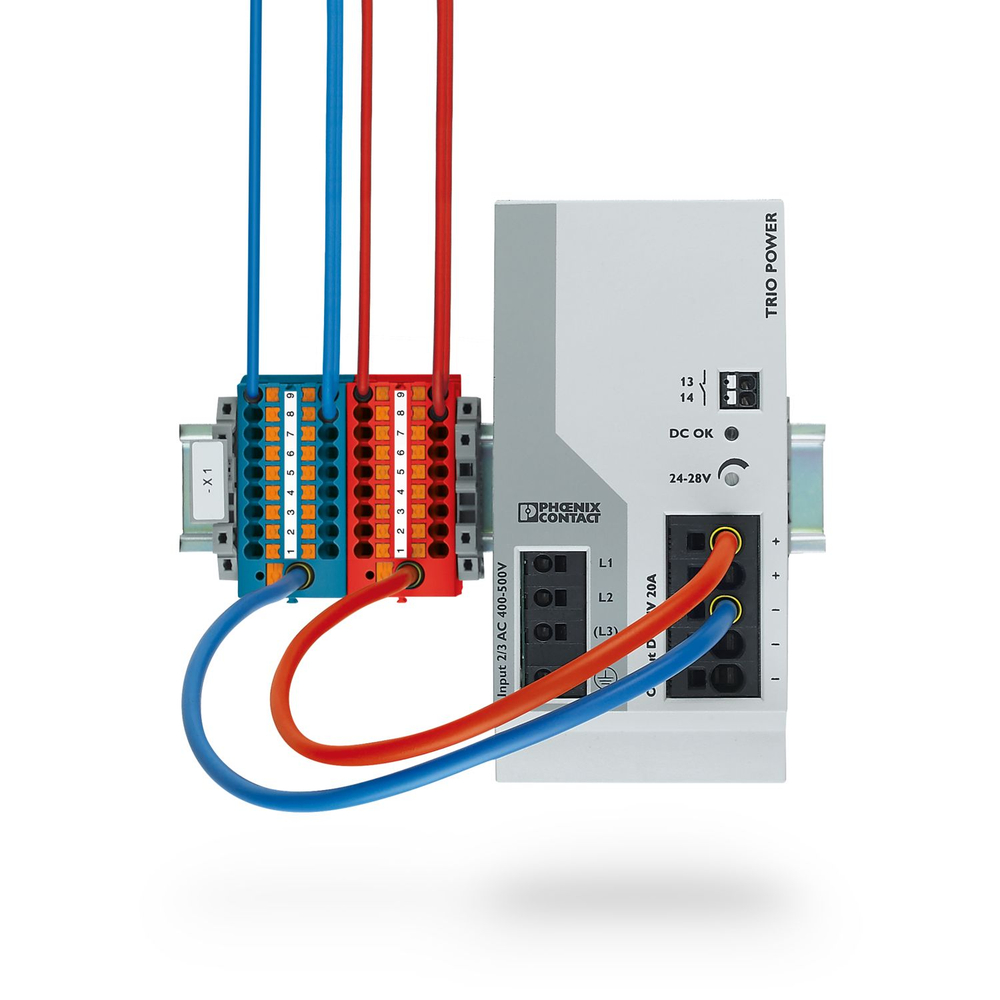

Распределительный блок, Горизонтально расположенный блок и интегрированное питание, номинальное напряжение: 690 В, номинальный ток: 24 A, количество точек подсоединения: 13, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм2, Отвод, cечение: 0,14 мм2 - 4 мм2, Зажимы Push-in, Групповое подключение, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 15, цвет: красный Товар снят с производства Предлагаемая замена 3274188
Характеристики
Штрих-код
4055626393919
Габариты (ДxШxВ, см):
41x28.6x31.4
Номер артикула
3274192
статус на складе в Германии
Товар снят с производства
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
13
Упаковочная единица
8 Количество
Минимальное количество, предусмотренное условиями заказа
8 Количество
Цвет
красный (RAL 3001)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T19:41:18
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/razvetvitelnaya-klemma-ptfix-612x25-ns15a-rd-3274192
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
13
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A5
Сечение жесткого провода
1 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
1 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
1 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1,5 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
57 A (при сечении провода 10 мм²)
Номинальное напряжение
690 В
Ширина
41 мм
Высота
28,6 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Монтажная рейка/крепежное основание
NS 35
Сила при испытании, заданное значение
5 Н
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
При соединении нескольких блоков в ряд рекомендовано устанавливать адаптер для монтажной рейки под местом соединения или фланцевый элемент между блоками.
Выход
600 В
Номинальное сечение AWG
14
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Глубина на NS 15
31,4 мм
Стойкость к кратковременным токам 10 мм²
1,2 кA
Суммарный ток, максимальный
57 A (Не допускается превышать максимальный ток нагрузки отдельных точек подключения.)
Температурные циклы
192
Указания по эксплуатации
блоки можно шунтировать между собой, используя отверстия клеммы, подходящие перемычки см. в принадлежностях
Сечение жесткого провода [AWG]
24 ... 12 (пересчитано согласно МЭК)
Питание
да
Производитель
Phoenix Contact
Вход
600 В
Ключ изделия
BEA123
Товар поставляется стандартно
нет
Поддерживается на складе в Германии
Нет
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/0903038,https://www.phoenixcontact.com/kz/products/1106939,https://www.phoenixcontact.com/kz/products/3032894,https://www.phoenixcontact.com/kz/products/1550144,https://www.phoenixcontact.com/kz/products/1467146,https://www.phoenixcontact.com/kz/products/3240722,https://www.phoenixcontact.com/kz/products/1628859
ECLASS-13.0
27250118
ECLASS-15.0
27250118
UNSPSC 21.0
39121400
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250118 ECLASS-15.0 27250118 ETIM ETIM 9.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3274192
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
ETIM 9.0
EC000897
Максимально допустимая нагрузка по току
24 A
