Описание
Распределительный блок, Базовая клемма с питанием, номинальное напряжение: 450 В, номинальный ток: 17,5 A, количество точек подсоединения: 19, Отвод, cечение: 0,14 мм2 - 2,5 мм2, Зажимы Push-in, Групповое подключение, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 6 мм2, тип монтажа: крепление защелками на адаптере для монтажной рейки, Прямой монтаж при помощи фланца, Подвесной, цвет: oранжевый
Характеристики
Штрих-код
4055626665320
Габариты (ДxШxВ, см):
43.9x21.6x17.7
Номер артикула
1047427
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1

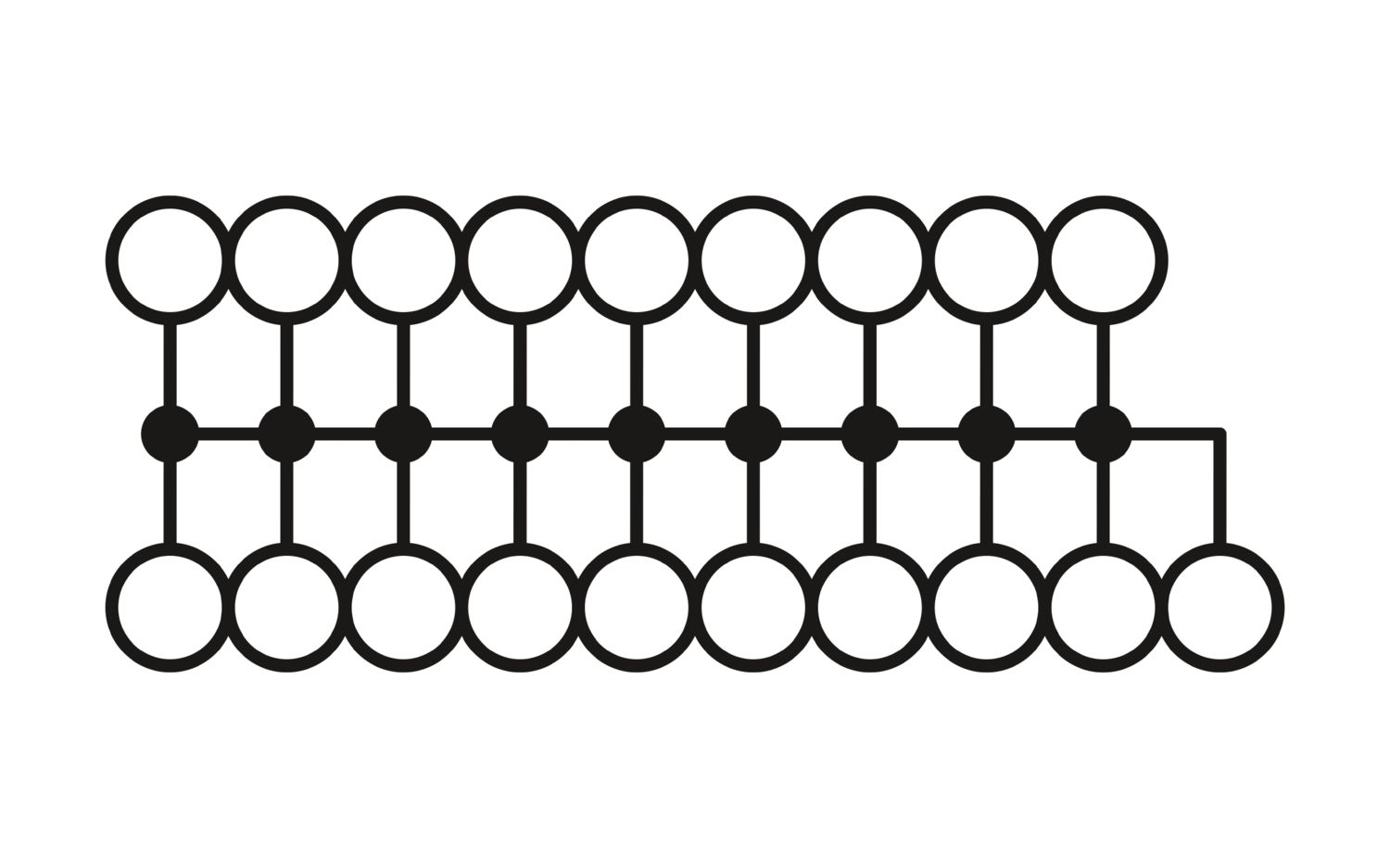

Количество точек подключения
19
Глубина
17,7 мм
Упаковочная единица
20 Количество
Минимальное количество, предусмотренное условиями заказа
20 Количество
Цвет
оранжевый (RAL 2003)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T19:41:18
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/razvetvitelnaya-klemma-ptfix-418x15-og-1047427
Тип изделия
Разветвительная клемма
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
19
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A3
Сечение жесткого провода
0,34 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,34 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,2 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,2 мм² ... 4 мм²
Номинальный ток
41 A
Максимальный ток нагрузки
41 A (при подсоединении проводника 6 мм²)
Номинальное напряжение
450 В
Ширина
43,9 мм
Высота
21,6 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
крепление защелками на адаптере для монтажной рейки
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60998-2-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Не допускается превышать макс. ток нагрузки в отдельных точках подключения.
Выход
150 В
Номинальное сечение AWG
14
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Суммарный ток, максимальный
41 A
Сечение жесткого провода [AWG]
24 ... 12 (пересчитано согласно МЭК)
Питание
да
Производитель
Phoenix Contact
Вход
150 В
Ключ изделия
BEA124
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3273370,https://www.phoenixcontact.com/kz/products/1407707,https://www.phoenixcontact.com/kz/products/2803153,https://www.phoenixcontact.com/kz/products/0804287,https://www.phoenixcontact.com/kz/products/3273760,https://www.phoenixcontact.com/kz/products/2903313,https://www.phoenixcontact.com/kz/products/1423985,https://www.phoenixcontact.com/kz/products/2316360,https://www.phoenixcontact.com/kz/products/2868020
ECLASS-13.0
27250118
ECLASS-15.0
27250118
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250118 ECLASS-15.0 27250118 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=1047427
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
17,5 A
