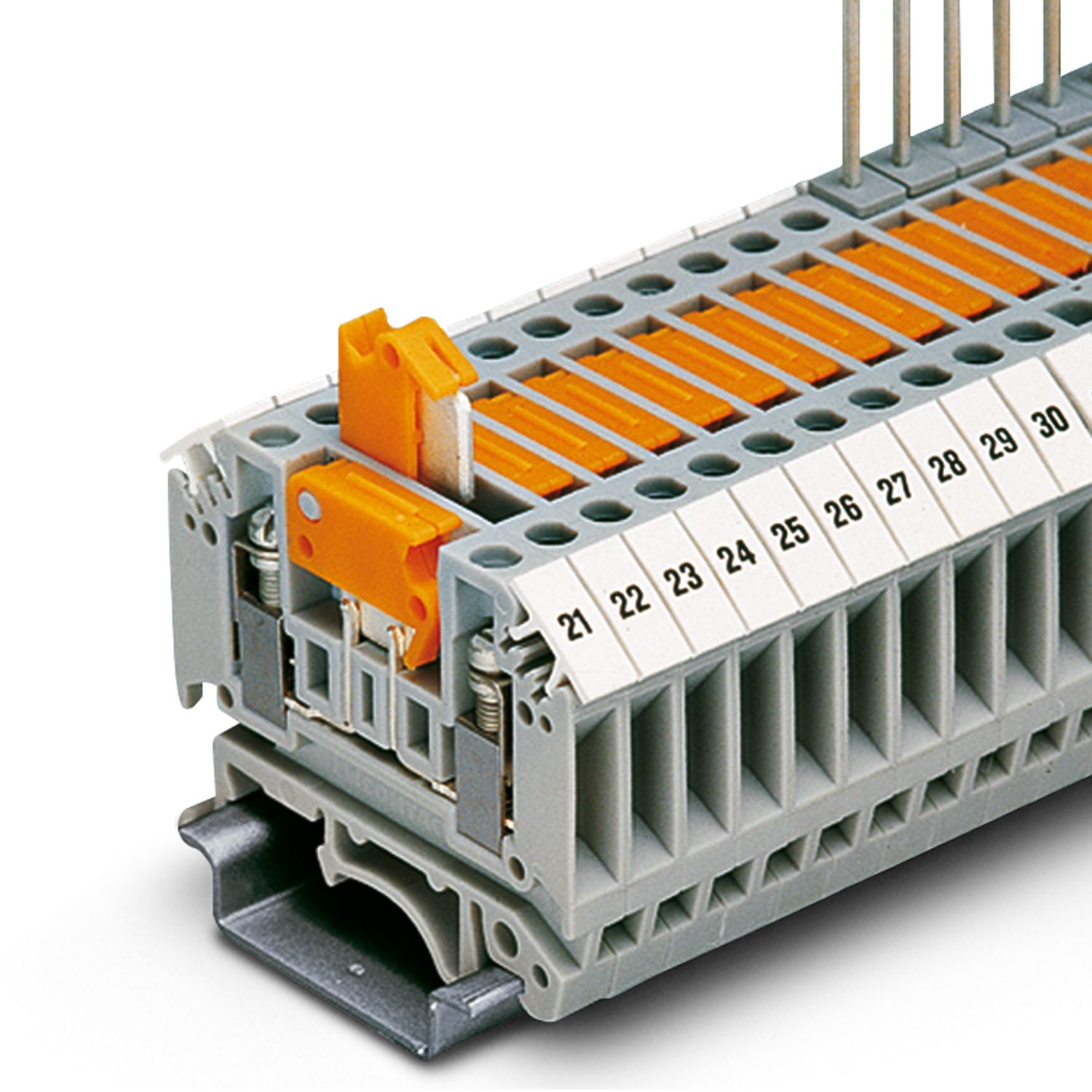

MTK - Клеммы с ножевыми размыкателями 3101016

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

5.2x56.5x46

Номер артикула:

3101016

статус на складе в Германии:

На складе

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Упаковочная единица:

50 Количество

Минимальное количество, предусмотренное условиями заказа:

50 Количество

Цвет:

серый (RAL 7042)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-06T03:56:29, 2026-04-11T13:09:32, 2026-04-13T12:17:04

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/klemma-s-razmykatelem-mtk-3101016

Тип изделия:

Клемма с размыкателем

Потенциалы:

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

7 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 1,5 мм²

Сечение с жесткой гребенчатой перемычкой:

4 мм²

Сечение с гибкой гребенчатой перемычкой:

2,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1,5 мм²

Номинальный ток:

16 A

Максимальный ток нагрузки:

16 A (для кабеля сечением 4 мм² Поперечное сечение)

Номинальное напряжение:

400 В

Ширина крышки:

1 мм

Ширина:

5,2 мм

Высота:

46 мм

Глубина на NS 32:

56,5 мм

Глубина на NS 35/7,5:

51,5 мм

Глубина на NS 35/15:

59 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Да

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер таможенного тарифа:

85369010

Страна происхождения:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

1,89 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

0,2 мм²/0,2 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

5г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 1,5 мм²:

0,18 кA

Производитель:

Phoenix Contact

Ключ изделия:

BE1231

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

Совместимые товары_1:

ссылкаPxCkz2303158, ссылкаPxCkz2303145, ссылкаPxCkz2303132, ссылкаPxCkz3101029, ссылкаPxCkz3101223, ссылкаPxCkz1007219, ссылкаPxCkz3101090, ссылкаPxCkz1201002, ссылкаPxCkz1201015, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1050004, ссылкаPxCkz0824962, ссылкаPxCkz1050017, ссылкаPxCkz1050020, ссылкаPxCkz1050033, ссылкаPxCkz1050415, ссылкаPxCkz0818108, ссылкаPxCkz0824581, ссылкаPxCkz0828734, ссылкаPxCkz0829595, ссылкаPxCkz3022218, ссылкаPxCkz3022276, ссылкаPxCkz0800886, ссылкаPxCkz1201442, ссылкаPxCkz1201413, ссылкаPxCkz1205121

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/3044092,https://www.phoenixcontact.com/kz/products/3118203,https://www.phoenixcontact.com/kz/products/3044076,https://www.phoenixcontact.com/kz/products/2966016,https://www.phoenixcontact.com/kz/products/3044102,https://www.phoenixcontact.com/kz/products/3047028,https://www.phoenixcontact.com/kz/products/1115617,https://www.phoenixcontact.com/kz/products/0712194, ссылкаPxCkz3044092,ссылкаPxCkz3118203,ссылкаPxCkz3044076,ссылкаPxCkz2966016,ссылкаPxCkz3044102,ссылкаPxCkz3047028,ссылкаPxCkz1115617,ссылкаPxCkz0712194

ECLASS-13.0:

27250108

ECLASS-15.0:

27250108

UNSPSC 21.0:

39121400

CO2e кг:

0,044 кг CO2e

ETIM 10.0:

EC000902

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250108 ECLASS-15.0 27250108 ETIM ETIM 10.0 EC000902 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3101016

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току:

12 A

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Клеммы с ножевыми размыкателями, номинальное напряжение: 400 В, номинальный ток: 16 A, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, монтаж: NS 35/7,5, NS 35/15, NS 32, цвет: cерый
