Описание

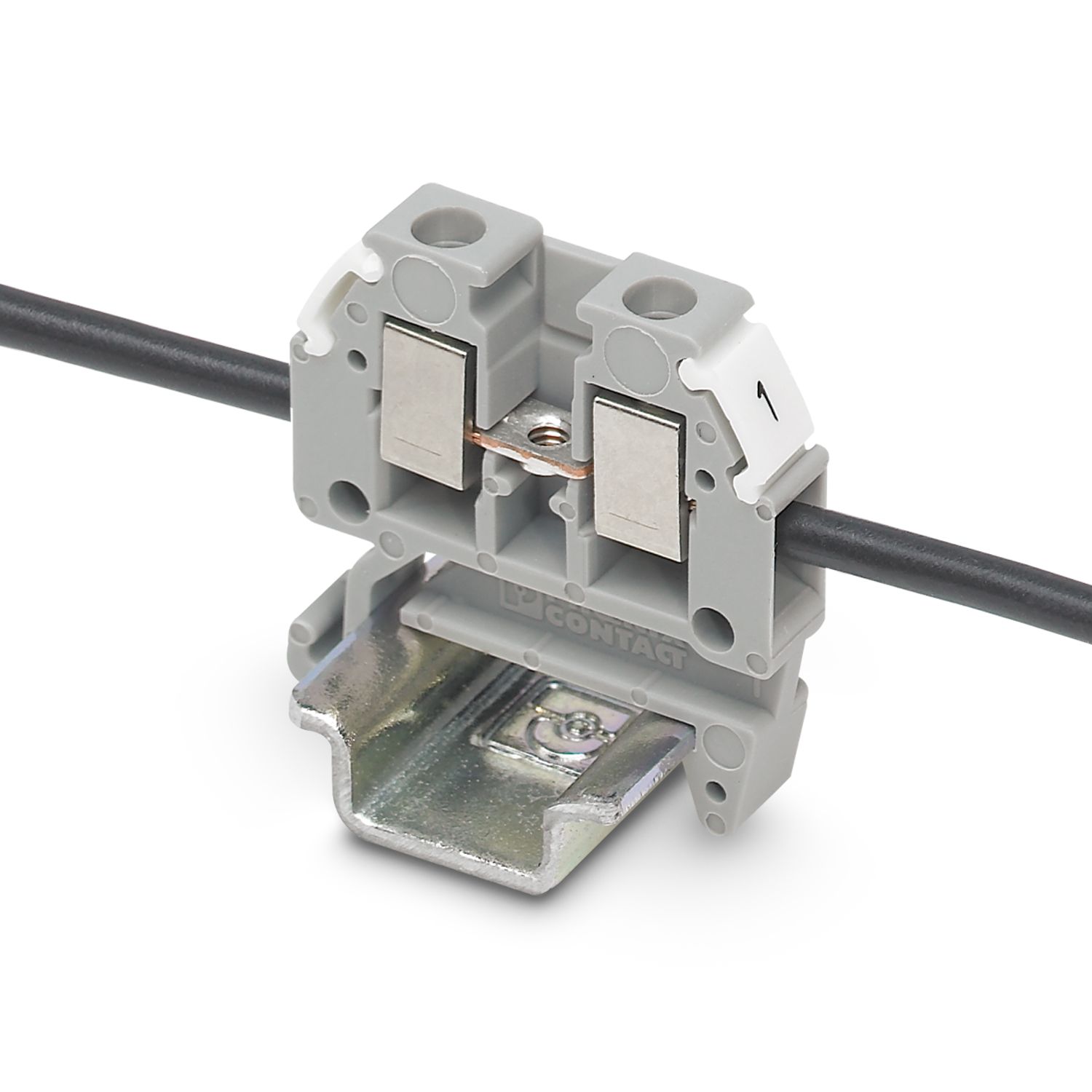

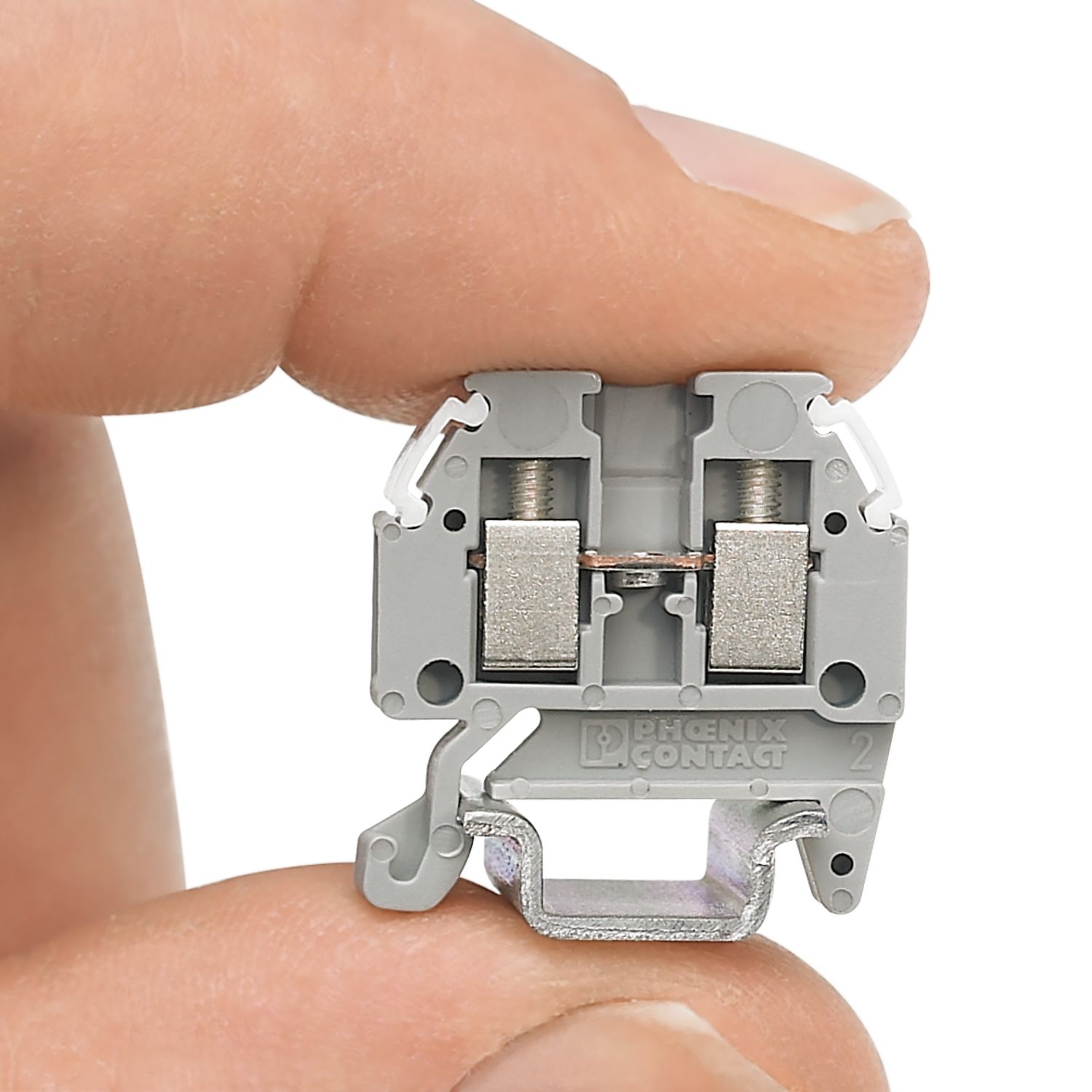

Микроклемма, номинальное напряжение: 400 В, номинальный ток: 17,5 A, количество точек подсоединения: 2, тип подключения: Винтовые зажимы, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 15, цвет: cерый
Характеристики
Штрих-код
4017918099251
Габариты (ДxШxВ, см):
4.2x23.5x22
Номер артикула
3100305
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/mikroklemma-mt-15-3100305
Тип изделия
Миниклемма
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M2
Момент затяжки
0,22 ... 0,25 Нм
Длина снятия изоляции
6 мм
Калиберная пробка
A1
Сечение жесткого провода
0,14 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 0,75 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 0,75 мм²
2 жестких провода одинакового сечения
0,14 мм² ... 0,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 0,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 0,34 мм²
Номинальный ток
17,5 A
Максимальный ток нагрузки
17,5 A (для кабеля сечением 1,5 мм²)
Номинальное напряжение
400 В
Ширина крышки
1 мм
Ширина
4,2 мм
Высота
22 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Номер таможенного тарифа
85369010
Страна происхождения
TR
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Монтажная рейка/крепежное основание
NS 15
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Глубина на NS 15
23,5 мм
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Производитель
Phoenix Contact
Ключ изделия
BE1261
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3001543, ссылкаPxCkz3001556, ссылкаPxCkz3001569, ссылкаPxCkz3001572, ссылкаPxCkz3001585, ссылкаPxCkz3001598, ссылкаPxCkz3001608, ссылкаPxCkz3001624, ссылкаPxCkz3001637, ссылкаPxCkz3100321, ссылкаPxCkz1401695, ссылкаPxCkz1401682, ссылкаPxCkz1401763, ссылкаPxCkz1204096, ссылкаPxCkz0808587, ссылкаPxCkz0825023, ссылкаPxCkz0808626, ссылкаPxCkz0808820, ссылкаPxCkz0810818, ссылкаPxCkz0810850, ссылкаPxCkz0818166, ссылкаPxCkz0824630, ссылкаPxCkz0828742, ссылкаPxCkz0829651, ссылкаPxCkz1401637, ссылкаPxCkz1421633, ссылкаPxCkz1421659, ссылкаPxCkz3022263, ссылкаPxCkz1205037
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3248120,https://www.phoenixcontact.com/kz/products/3022263,https://www.phoenixcontact.com/kz/products/3248100,https://www.phoenixcontact.com/kz/products/3036903,https://www.phoenixcontact.com/kz/products/3100321,https://www.phoenixcontact.com/kz/products/1401682,https://www.phoenixcontact.com/kz/products/2964500,https://www.phoenixcontact.com/kz/products/3036880,
ссылкаPxCkz3248120,ссылкаPxCkz3022263,ссылкаPxCkz3248100,ссылкаPxCkz3036903,ссылкаPxCkz3100321,ссылкаPxCkz1401682,ссылкаPxCkz2964500,ссылкаPxCkz3036880
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
CO2e кг
0,01 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3100305
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
12 A
