Описание
Миниатюрная проходная клемма, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 4, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,08 мм2 - 4 мм2, тип монтажа: на монтажную пластину, цвет: oранжевый Снимается с производства
Характеристики
Штрих-код
4046356145534
Габариты (ДxШxВ, см):
10.4x32x22
Номер артикула
3244368
статус на складе в Германии
Снимается с производства
Номинальное сечение
2,5 мм²
Количество рядов
1

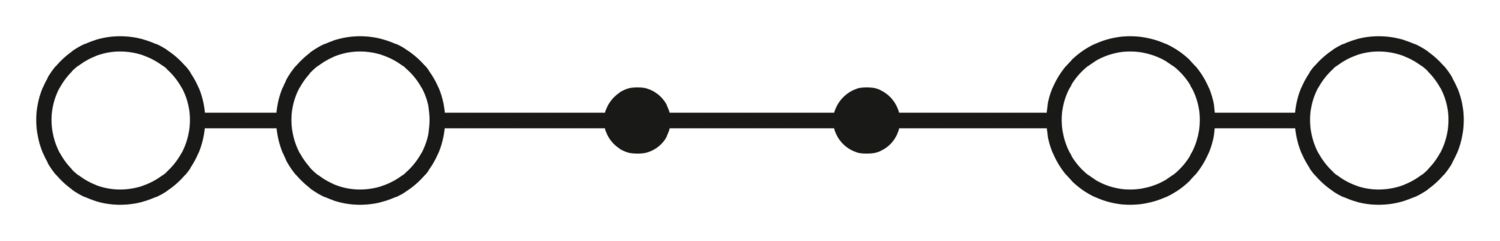

Количество точек подключения
4
Глубина
22 мм
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
оранжевый (RAL 2003)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/miniklemma-msdb-25-rz-og-3244368
Тип изделия
Миниклемма
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Пружинный зажим
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,08 мм² ... 4 мм²
Сечение проводника AWG
28 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,08 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
28 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
26 A
Номинальное напряжение
800 В
Ширина крышки
4 мм
Ширина
10,4 мм
Высота
32 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
на монтажную пластину
Номер таможенного тарифа
85369010
Страна происхождения
CN
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Маркировка
II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3024177 D-MZB 1,5
Выход
(постоянно)
Номинальное сечение AWG
14
Возможности подключения, жесткие проводники
0,08 мм² ... 4 мм²
Сечение подключаемого провода AWG
28 ... 14
Возможности подключения, гибкие проводники
0,08 мм² ... 2,5 мм²
Список перемычек
Гребенчатая перемычка / ESB 2-MZDB / 3029703
Данные перемычки
21 A (2,5 мм²)
Повышение температуры Ex
40 К (21,3 A / 2,5 мм²)
Расчетный ток
21 A
Контактное сопротивление
0,87 мΩ

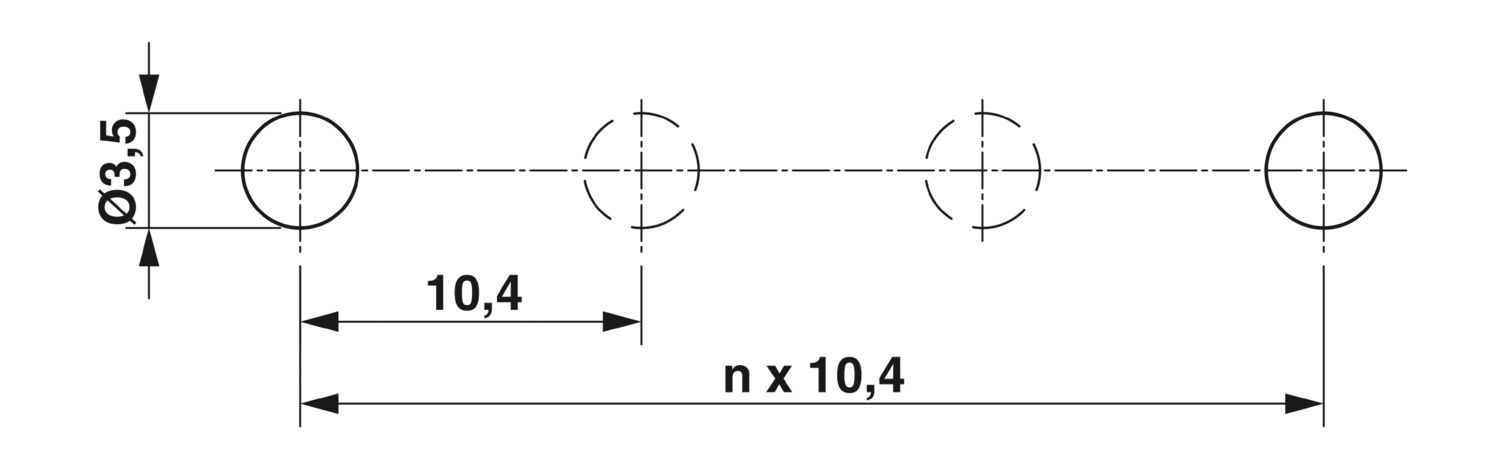

Диаметр отверстий
3,5 мм
Производитель
Phoenix Contact
Ключ изделия
BE2165
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Нет
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/3029703, https://www.phoenixcontact.com/kz/products/3024177, https://www.phoenixcontact.com/kz/products/3024423, https://www.phoenixcontact.com/kz/products/0808642, https://www.phoenixcontact.com/kz/products/0825025, https://www.phoenixcontact.com/kz/products/0808671, https://www.phoenixcontact.com/kz/products/0808697, https://www.phoenixcontact.com/kz/products/0810821, https://www.phoenixcontact.com/kz/products/0810863, https://www.phoenixcontact.com/kz/products/0818153, https://www.phoenixcontact.com/kz/products/0824638, https://www.phoenixcontact.com/kz/products/0828744, https://www.phoenixcontact.com/kz/products/0829658, https://www.phoenixcontact.com/kz/products/1204517, https://www.phoenixcontact.com/kz/products/1207608
Расстояние между высверленными отверстиями
10,3 мм
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
CO2e кг
0,097 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3244368
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
24 A
Расстояние отверстий
10,3 мм
Номинальное напряжение изоляции при прямом монтаже на монтажную поверхность
500 В
Рабочее напряжение при прямом монтаже на монтажную поверхность
550 В
Номинальное напряжение изоляции при монтаже на монтажных рейках
630 В
Рабочее напряжение при монтаже на монтажных рейках
690 В
Толщина листа
0,6 мм ... 1,5 мм
