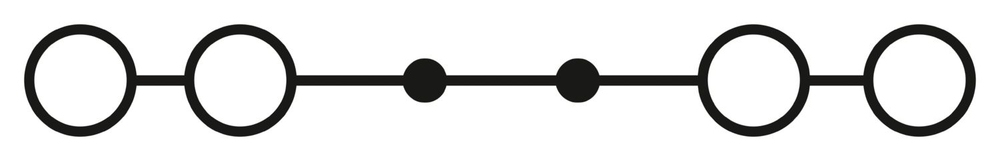

MSDB 2,5-NS 35 - Миниатюрная проходная клемма 3244300

(0)

Добавить в сравнение

MSDB 2,5-NS 35 - Миниатюрная проходная клемма 3244300

Характеристики

Габариты (ДxШxВ, см):

10.4x22x42.7

Номер артикула:

3244300

статус на складе в Германии:

Снимается с производства

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Глубина:

22 мм

Упаковочная единица:

50 Количество

Минимальное количество, предусмотренное условиями заказа:

50 Количество

Цвет:

серый (RAL 7042)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-06T03:56:29, 2026-04-11T13:09:32, 2026-04-13T12:17:04

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/miniklemma-msdb-25-ns-35-3244300

Тип изделия:

Миниклемма

Потенциалы:

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Пружинный зажим

Длина снятия изоляции:

8 мм

Калиберная пробка:

Сечение жесткого провода:

0,08 мм² ... 4 мм²

Сечение проводника AWG:

28 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,08 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

28 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,14 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,14 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм²

Номинальный ток:

24 A

Максимальный ток нагрузки:

26 A

Номинальное напряжение:

800 В

Ширина крышки:

4 мм

Ширина:

10,4 мм

Высота:

42,7 мм

Глубина на NS 35/7,5:

32 мм

Глубина на NS 35/15:

39,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Да

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер таможенного тарифа:

85369010

Страна происхождения:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

2 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

1 Н

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

0,08 мм² / 0,1 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Маркировка:

 II 2 G Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3024193 D-MZB 1,5-NS35

Выход:

(постоянно)

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,08 мм² ... 4 мм²

Сечение подключаемого провода AWG:

28 ... 14

Возможности подключения, гибкие проводники:

0,08 мм² ... 2,5 мм²

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 4 мм²:

0,48 кA

Список перемычек:

Гребенчатая перемычка / ESB 2-MZDB / 3029703

Данные перемычки:

21 A (2,5 мм²)

Повышение температуры Ex:

40 К (21,3 A / 2,5 мм²)

Расчетное напряжение изоляции:

630 В

Расчетное напряжение:

690 В

Расчетный ток:

21 A

Контактное сопротивление:

0,87 мΩ

Стойкость к кратковременным токам 2,5 мм²:

0,3 кA

Температурные циклы:

192

Производитель:

Phoenix Contact

Ключ изделия:

BE2163

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Нет

Совместимые товары_1:

ссылкаPxCkz3029703, ссылкаPxCkz3024193, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz0808642, ссылкаPxCkz0825025, ссылкаPxCkz0808671, ссылкаPxCkz0808697, ссылкаPxCkz0810821, ссылкаPxCkz0810863, ссылкаPxCkz0818153, ссылкаPxCkz0824638, ссылкаPxCkz0828744, ссылкаPxCkz0829658, ссылкаPxCkz3022218, ссылкаPxCkz3022276, ссылкаPxCkz0800886, ссылкаPxCkz1204517, ссылкаPxCkz1207608

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/3030145,https://www.phoenixcontact.com/kz/products/1827761,https://www.phoenixcontact.com/kz/products/1847071,https://www.phoenixcontact.com/kz/products/1881451,https://www.phoenixcontact.com/kz/products/1752104,https://www.phoenixcontact.com/kz/products/1935187,https://www.phoenixcontact.com/kz/products/3030132,https://www.phoenixcontact.com/kz/products/1847055, ссылкаPxCkz3030145,ссылкаPxCkz1827761,ссылкаPxCkz1847071,ссылкаPxCkz1881451,ссылкаPxCkz1752104,ссылкаPxCkz1935187,ссылкаPxCkz3030132,ссылкаPxCkz1847055

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

CO2e кг:

0,084 кг CO2e

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3244300

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току:

24 A

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Миниатюрная проходная клемма, номинальное напряжение: 800 В, номинальный ток: 24 A, количество точек подсоединения: 4, тип подключения: Пружинный зажим, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,08 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый Снимается с производства
