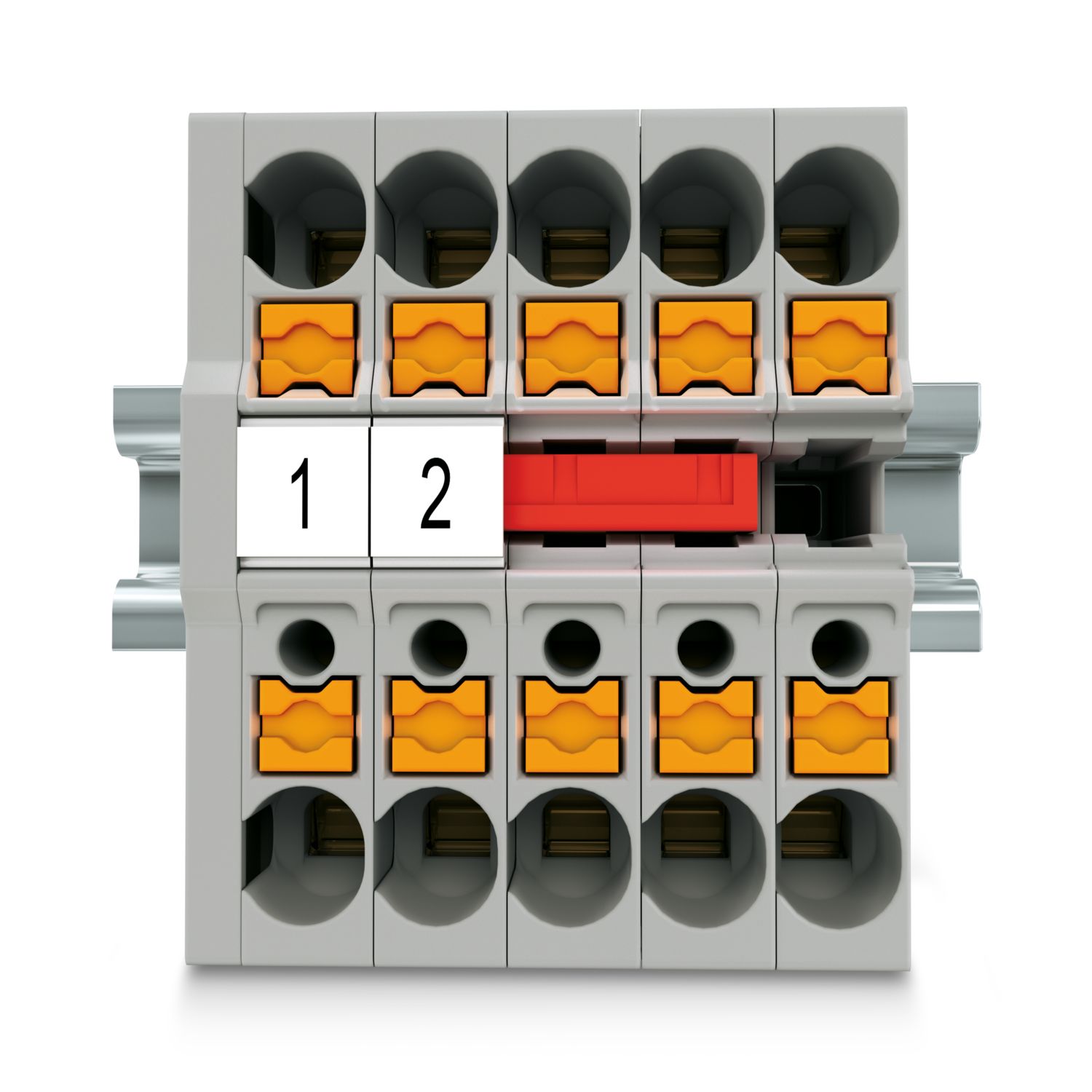

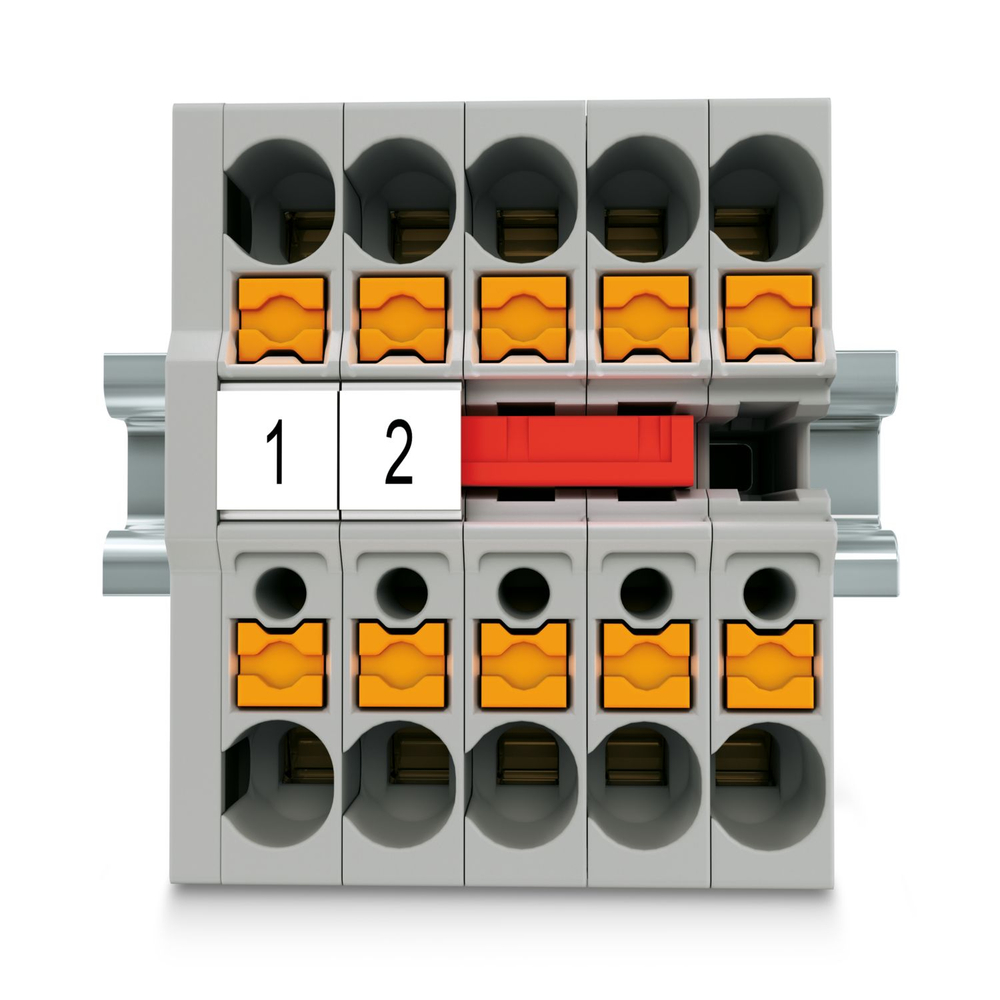

MPT 2,5 BU - Миниатюрная проходная клемма 3248126

Name: MPT 2,5 BU - Миниатюрная проходная клемма 3248126
SKU: MPT 2,5 BU
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

5.2x36x32.1

Номер артикула:

3248126

статус на складе в Германии:

На складе

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Глубина:

32,1 мм

Упаковочная единица:

50 Количество

Минимальное количество, предусмотренное условиями заказа:

50 Количество

Цвет:

синий (RAL 5015)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-06T03:56:29

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/miniklemma-mpt-25-bu-3248126

Тип изделия:

Миниклемма

Потенциалы:

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Зажимы Push-in

Длина снятия изоляции:

8 мм ... 10 мм

Калиберная пробка:

Сечение жесткого провода:

0,34 мм² ... 4 мм²

Сечение проводника AWG:

26 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,14 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

26 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,34 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,34 мм² ... 2,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм²

Номинальный ток:

24 A (при сечении проводника 2,5 мм²)

Максимальный ток нагрузки:

27 A (для кабеля сечением 4 мм² Поперечное сечение)

Номинальное напряжение:

500 В

Ширина крышки:

2,2 мм

Ширина:

5,2 мм

Высота:

36 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Да

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 15

Номер таможенного тарифа:

85369010

Страна происхождения:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

1,89 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Монтажная рейка/крепежное основание:

NS 15

Сила при испытании, заданное значение:

1 Н

Сечение провода / масса:

0,14 мм²/0,2 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Номинальное сечение AWG:

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Глубина на NS 15:

32,8 мм

Стойкость к кратковременным токам 4 мм²:

0,48 кA

Стойкость к кратковременным токам 2,5 мм²:

0,3 кA

Область применения:

Железнодорожная индустрия

Температурные циклы:

192

Производитель:

Phoenix Contact

Ключ изделия:

BE2261

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/3213167,https://www.phoenixcontact.com/kz/products/1019443,https://www.phoenixcontact.com/kz/products/1051414,https://www.phoenixcontact.com/kz/products/1019421,https://www.phoenixcontact.com/kz/products/3244481,https://www.phoenixcontact.com/kz/products/1642140,https://www.phoenixcontact.com/kz/products/1019440,https://www.phoenixcontact.com/kz/products/1343953

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3248126

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току:

24 A

Только гибкие провода:

440 В

Только жесткие провода:

440 В

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Миниатюрная проходная клемма, номинальное напряжение: 500 В, номинальный ток: 24 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Зажимы Push-in, Расчетное сечение: 2,5 мм2, 1. ярус, cечение: 0,14 мм2 - 4 мм2, тип монтажа: NS 15, цвет: синий
