Описание

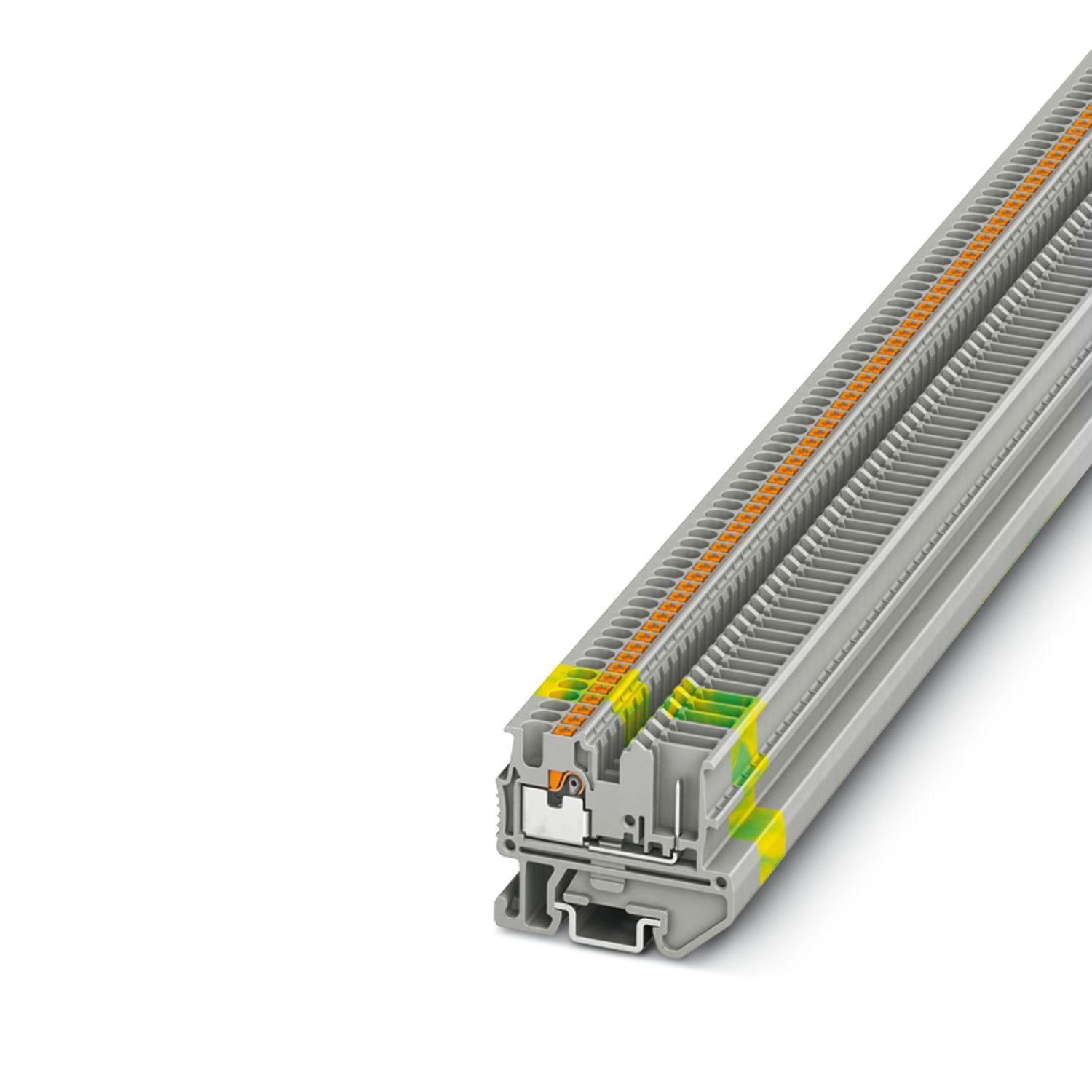

Заземляющая клемма Mini, количество точек подсоединения: 2, тип подключения: Разъемное подключение / Push-in, 1. ярус, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 15, цвет: желто-зел.
Характеристики
Штрих-код
4046356802154
Габариты (ДxШxВ, см):
3.5x28.1x33.6
Номер артикула
3248117
статус на складе в Германии
На складе
Номинальное сечение
1,5 мм²
Количество рядов
1
Количество точек подключения
2
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
желто-зеленый
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-mpt-15s1p-pe-3248117
Тип изделия
Заземляющая клемма
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Разъемное подключение / Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,34 мм² ... 1 мм²
Ширина крышки
2,2 мм
Ширина
3,5 мм
Высота
33,55 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 61984
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 1, класс B, в транспортной коробке
Частота
от f1 = 5 Гц до f2 = 150 Гц
ASD-уровень
0,964 ((м/с²)²/Гц
Ускорение
5г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
30 мс
Количество ударов в 1 направлении
3
Глубина на NS 15
28,1 мм
Область применения
Железнодорожная индустрия
Циклы установки
100
Производитель
Phoenix Contact
Ключ изделия
BE2261
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3000706, ссылкаPxCkz3000708, ссылкаPxCkz3000707, ссылкаPxCkz3248120, ссылкаPxCkz3248121, ссылкаPxCkz1413227, ссылкаPxCkz1200293, ссылкаPxCkz1401695, ссылкаPxCkz1401682, ссылкаPxCkz1401763, ссылкаPxCkz1204096, ссылкаPxCkz0201744, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz0829392, ссылкаPxCkz0829394, ссылкаPxCkz0801406, ссылкаPxCkz0801407, ссылкаPxCkz0829486, ссылкаPxCkz0829644, ссылкаPxCkz3212484, ссылкаPxCkz3212497, ссылкаPxCkz3212507, ссылкаPxCkz3212510, ссылкаPxCkz3212523, ссылкаPxCkz3212536, ссылкаPxCkz3212549, ссылкаPxCkz3212552, ссылкаPxCkz3212565, ссылкаPxCkz3212578, ссылкаPxCkz3212581, ссылкаPxCkz3212594, ссылкаPxCkz3212604, ссылкаPxCkz3212617, ссылкаPxCkz3212620, ссылкаPxCkz3212633, ссылкаPxCkz3212646, ссылкаPxCkz3212659, ссылкаPxCkz3212662, ссылкаPxCkz3212675, ссылкаPxCkz3212688, ссылкаPxCkz3212691, ссылкаPxCkz3212701, ссылкаPxCkz3212714, ссылкаPxCkz3212727
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/2981813,https://www.phoenixcontact.com/kz/products/2896063,https://www.phoenixcontact.com/kz/products/1521782,https://www.phoenixcontact.com/kz/products/1681790,https://www.phoenixcontact.com/kz/products/1697548,https://www.phoenixcontact.com/kz/products/1435548,https://www.phoenixcontact.com/kz/products/1518452,https://www.phoenixcontact.com/kz/products/3212730,https://www.phoenixcontact.com/kz/products/1681677,
ссылкаPxCkz2981813,ссылкаPxCkz2896063,ссылкаPxCkz1521782,ссылкаPxCkz1681790,ссылкаPxCkz1697548,ссылкаPxCkz1435548,ссылкаPxCkz1518452,ссылкаPxCkz3212730,ссылкаPxCkz1681677
Совместимые товары_2
ссылкаPxCkz3212730, ссылкаPxCkz3212918, ссылкаPxCkz3212905, ссылкаPxCkz3212895, ссылкаPxCkz3212882, ссылкаPxCkz1204504, ссылкаPxCkz1200135, ссылкаPxCkz1982800, ссылкаPxCkz1050453
ECLASS-13.0
27250103
ECLASS-15.0
27250103
UNSPSC 21.0
39121400
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250103 ECLASS-15.0 27250103 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3248117
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
