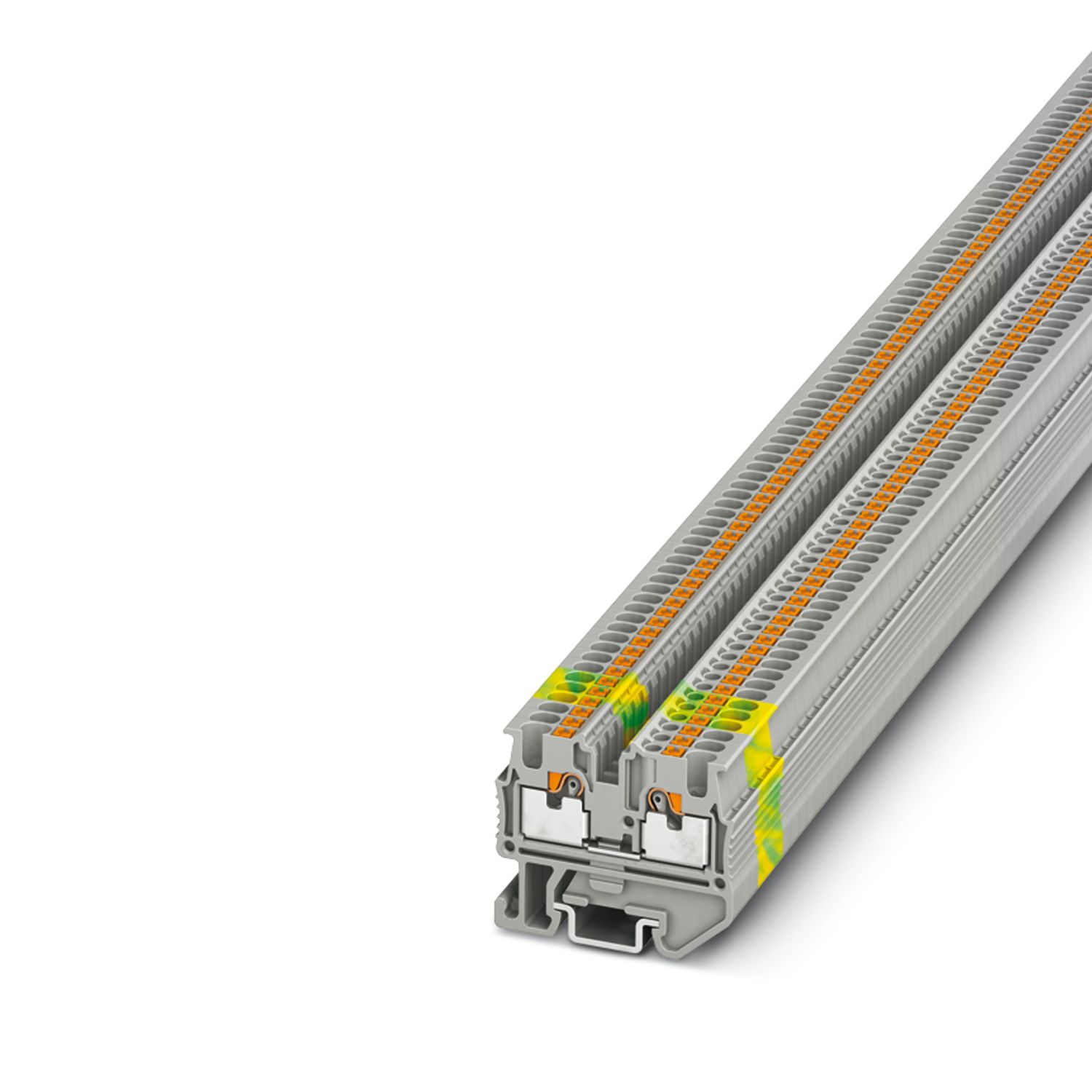

MPT 1,5/S - Миниатюрная проходная клемма 3248100

(0)

Добавить в сравнение

MPT 1,5/S - Миниатюрная проходная клемма 3248100

Характеристики

Габариты (ДxШxВ, см):

3.5x28.1x33.6

Номер артикула:

3248100

статус на складе в Германии:

На складе

Номинальное сечение:

1,5 мм²

Количество рядов:

Количество точек подключения:

Упаковочная единица:

50 Количество

Минимальное количество, предусмотренное условиями заказа:

50 Количество

Цвет:

серый (RAL 7042)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-06T03:56:29, 2026-04-11T13:09:32, 2026-04-13T12:17:04

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/miniklemma-mpt-15s-3248100

Тип изделия:

Миниклемма

Потенциалы:

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,56 Вт

Количество точек подключения на ярус:

Тип подключения:

Зажимы Push-in

Длина снятия изоляции:

8 мм ... 10 мм

Калиберная пробка:

A1 / B1

Сечение жесткого провода:

0,25 мм² ... 1,5 мм²

Сечение проводника AWG:

26 ... 16 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,14 мм² ... 1,5 мм²

Сечение гибкого проводника [AWG]:

26 ... 16 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,34 мм² ... 1,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,34 мм² ... 1 мм²

Номинальный ток:

17,5 A

Максимальный ток нагрузки:

14,5 A

Номинальное напряжение:

500 В

Ширина крышки:

2,2 мм

Ширина:

3,5 мм

Высота:

33,55 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Да

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 15

Номер таможенного тарифа:

85369010

Страна происхождения:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

1,89 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Монтажная рейка/крепежное основание:

NS 15

Сила при испытании, заданное значение:

1 Н

Сечение провода / масса:

0,14 мм²/0,2 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Маркировка:

 II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3248120 D-MPT 1,5/S

Выход:

(постоянно)

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,14 мм² ... 1,5 мм²

Сечение подключаемого провода AWG:

26 ... 16

Возможности подключения, гибкие проводники:

0,14 мм² ... 1,5 мм²

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Глубина на NS 15:

28,1 мм

Список перемычек:

Перемычка / FBS 2-3,5 / 3213014

Данные перемычки:

14,5 A (1,5 мм²)

Повышение температуры Ex:

40 К (14,5 A / 1,5 мм²)

при перемыкании перемычкой:

352 В

Расчетное напряжение изоляции:

320 В

Расчетное напряжение:

352 В

Расчетный ток:

14,5 A

Контактное сопротивление:

1,6 мΩ

Стойкость к кратковременным токам 1,5 мм²:

0,18 кA

Область применения:

Железнодорожная индустрия

- для соединения несмежных клемм:

220 В

- перемычки требуемой длины с крышкой:

352 В

Температурные циклы:

192

- перемычки требуемой длины:

166 В

Производитель:

Phoenix Contact

Ключ изделия:

BE2261

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

Совместимые товары_1:

ссылкаPxCkz3213014, ссылкаPxCkz3213027, ссылкаPxCkz3213030, ссылкаPxCkz3213043, ссылкаPxCkz3213056, ссылкаPxCkz3213069, ссылкаPxCkz3213086, ссылкаPxCkz3213099, ссылкаPxCkz3213109, ссылкаPxCkz3213112, ссылкаPxCkz3213125, ссылкаPxCkz3213138, ссылкаPxCkz3213153, ссылкаPxCkz3213167, ссылкаPxCkz3213180, ссылкаPxCkz3213183, ссылкаPxCkz3213196, ссылкаPxCkz3213206, ссылкаPxCkz3000706, ссылкаPxCkz3000708, ссылкаPxCkz3000707, ссылкаPxCkz3248120, ссылкаPxCkz3248121, ссылкаPxCkz1200293, ссылкаPxCkz1413227, ссылкаPxCkz1401695, ссылкаPxCkz1401682, ссылкаPxCkz1401763, ссылкаPxCkz1204096, ссылкаPxCkz0201744, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz3031010, ссылкаPxCkz3031011, ссылкаPxCkz3031012, ссылкаPxCkz0829392, ссылкаPxCkz0829394, ссылкаPxCkz0801406, ссылкаPxCkz0801407, ссылкаPxCkz0829486, ссылкаPxCkz0829644, ссылкаPxCkz1204504, ссылкаPxCkz1200135, ссылкаPxCkz1982800, ссылкаPxCkz1050453

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/3248120,https://www.phoenixcontact.com/kz/products/3022263,https://www.phoenixcontact.com/kz/products/1424658,https://www.phoenixcontact.com/kz/products/3100305,https://www.phoenixcontact.com/kz/products/3208511,https://www.phoenixcontact.com/kz/products/3213014,https://www.phoenixcontact.com/kz/products/3000706,https://www.phoenixcontact.com/kz/products/0804293,https://www.phoenixcontact.com/kz/products/3213056, ссылкаPxCkz3248120,ссылкаPxCkz3022263,ссылкаPxCkz1424658,ссылкаPxCkz3100305,ссылкаPxCkz3208511,ссылкаPxCkz3213014,ссылкаPxCkz3000706,ссылкаPxCkz0804293,ссылкаPxCkz3213056

ECLASS-13.0:

27250101

ECLASS-15.0:

27250101

UNSPSC 21.0:

39121400

CO2e кг:

0,024 кг CO2e

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=3248100

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Максимально допустимая нагрузка по току:

17,5 A

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Миниатюрная проходная клемма, номинальное напряжение: 500 В, номинальный ток: 17,5 A, количество точек подсоединения: 2, тип подключения: Зажимы Push-in, Расчетное сечение: 1,5 мм2, 1. ярус, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 15, цвет: cерый
