Описание

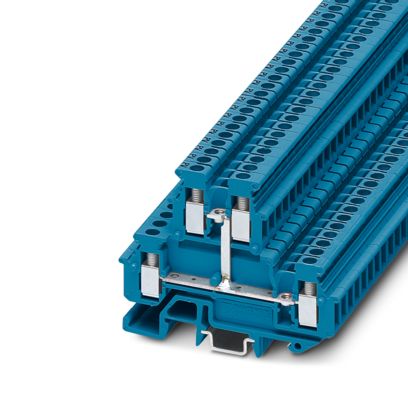

Миниатюрная проходная клемма, с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 24 A, тип подключения: Винтовые зажимы, 1. и 2-ий ярус, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 15, NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Штрих-код
4017918021337
Габариты (ДxШxВ, см):
5.2x47.5x62
Номер артикула
1414132
статус на складе в Германии
На складе
Номинальное сечение
2,5 мм²
Количество рядов
2
Количество точек подключения
4
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
синий (RAL 5015)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/miniklemma-mbkkb-25-pv-bu-1414132
Тип изделия
Миниклемма
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
7 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 1,5 мм²
Сечение с жесткой гребенчатой перемычкой
2,5 мм²
Сечение с гибкой гребенчатой перемычкой
2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 2,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
24 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)
Номинальное напряжение
500 В
Ширина крышки
2,5 мм
Ширина
5,2 мм
Высота
62 мм
Глубина на NS 35/7,5
48 мм
Глубина на NS 35/15
55,5 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Да
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 15
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Полюсов
1
Номинальное сечение AWG
12
Глубина на NS 15
47,5 мм
Производитель
Phoenix Contact
Ключ изделия
BE1264
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3000175, ссылкаPxCkz3000162, ссылкаPxCkz3000159, ссылкаPxCkz2770639, ссылкаPxCkz1401158, ссылкаPxCkz1401145, ссылкаPxCkz1401132, ссылкаPxCkz3000146, ссылкаPxCkz1413065, ссылкаPxCkz1413081, ссылкаPxCkz0201595, ссылкаPxCkz0201647, ссылкаPxCkz2778534, ссылкаPxCkz1007219, ссылкаPxCkz1401695, ссылкаPxCkz1401682, ссылкаPxCkz1401763, ссылкаPxCkz1204096, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1050004, ссылкаPxCkz0824962, ссылкаPxCkz1050017, ссылкаPxCkz1050020, ссылкаPxCkz1050033, ссылкаPxCkz1050415, ссылкаPxCkz0818108, ссылкаPxCkz0824581, ссылкаPxCkz0828734, ссылкаPxCkz0829595, ссылкаPxCkz3022218, ссылкаPxCkz3022276, ссылкаPxCkz0800886
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1289108,https://www.phoenixcontact.com/kz/products/1758982,https://www.phoenixcontact.com/kz/products/1848736,https://www.phoenixcontact.com/kz/products/1737567,https://www.phoenixcontact.com/kz/products/1329938,https://www.phoenixcontact.com/kz/products/1551842,https://www.phoenixcontact.com/kz/products/1619291,
ссылкаPxCkz1289108,ссылкаPxCkz1758982,ссылкаPxCkz1848736,ссылкаPxCkz1737567,ссылкаPxCkz1329938,ссылкаPxCkz1551842,ссылкаPxCkz1619291
Совместимые товары_2
ссылкаPxCkz1401637, ссылкаPxCkz1421633, ссылкаPxCkz1421659, ссылкаPxCkz0201304, ссылкаPxCkz0601292, ссылкаPxCkz1201442, ссылкаPxCkz1201413, ссылкаPxCkz1205053
ECLASS-13.0
27250102
ECLASS-15.0
27250102
UNSPSC 21.0
39121400
CO2e кг
0,092 кг CO2e
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27250102 ECLASS-15.0 27250102 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=1414132
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
ae1caf1d-dacc-4bb4-ba7e-2744acb62510
насколько известно, действует освобождение от исполнения требований
6(c)
Максимально допустимая нагрузка по току
20 A
