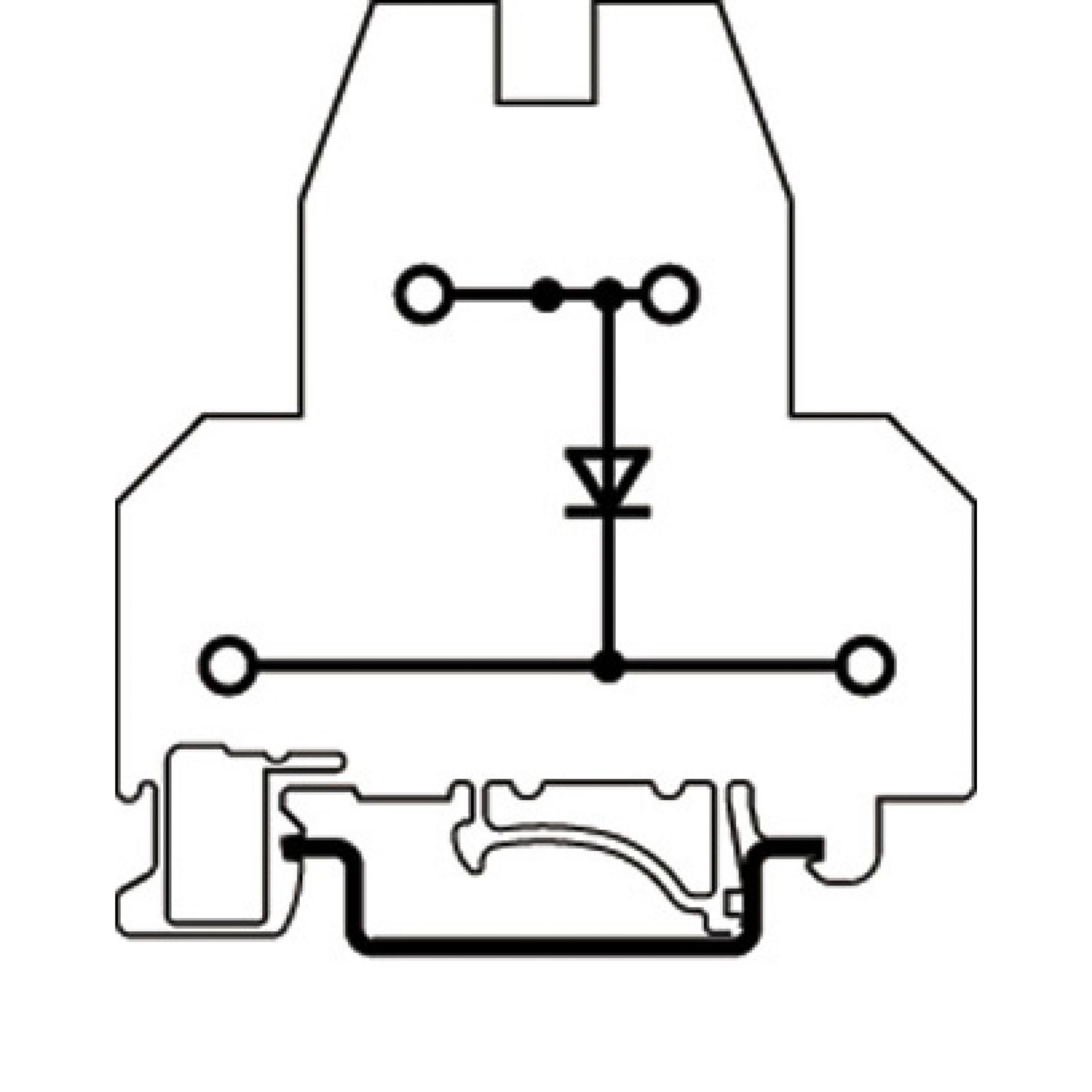

MBKKB 2,5-DIO/O-U - Миниатюрная проходная клемма 2800567

Name: MBKKB 2,5-DIO/O-U - Миниатюрная проходная клемма 2800567
SKU: MBKKB 2,5-DIO/O-U
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Габариты (ДxШxВ, см):

5.2x62x47.5

Номер артикула:

2800567

статус на складе в Германии:

На складе

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Общая информация:

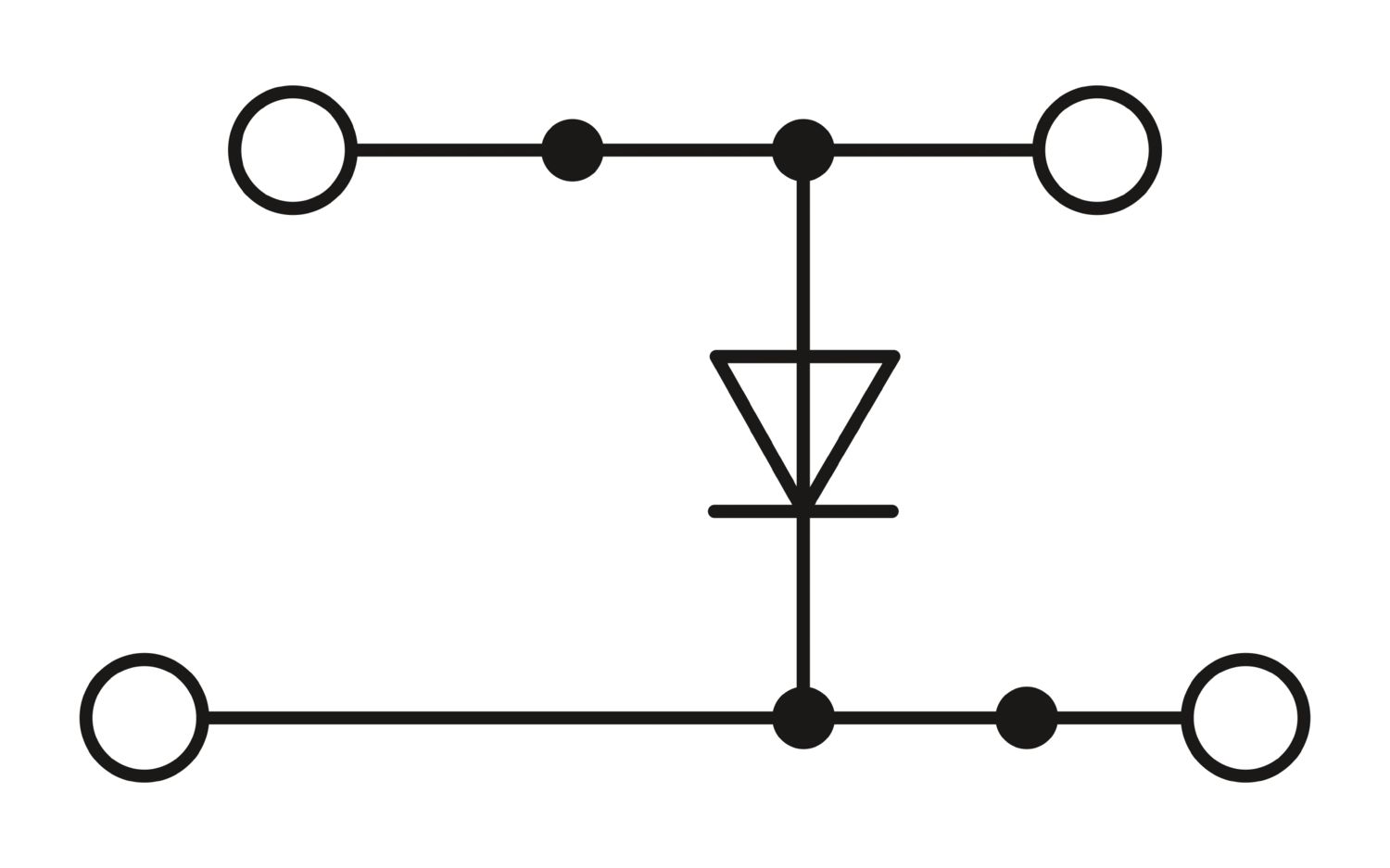

Макс. ток определяется типом диода. Встроенные диоды 1N 4007, запирающее напряжение: 1300 В, допустимый ток нагрузки при длительной работе: 0,5 А.

Упаковочная единица:

50 Количество

Минимальное количество, предусмотренное условиями заказа:

50 Количество

Цвет:

серый (RAL 7042)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-06T03:56:29

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/miniklemma-mbkkb-25-dioo-u-2800567

Тип изделия:

Миниклемма

Потенциалы:

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

7 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 2,5 мм²

Сечение с жесткой гребенчатой перемычкой:

2,5 мм²

Сечение с гибкой гребенчатой перемычкой:

2,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1,5 мм²

Номинальный ток:

0,5 A

Максимальный ток нагрузки:

0,5 A

Номинальное напряжение:

500 В (Данные основаны на электрической прочности по отношению к соседней клемме или монтажной рейке. )

Ширина крышки:

2,5 мм

Ширина:

5,2 мм

Высота:

62 мм

Глубина на NS 35/7,5:

48 мм

Глубина на NS 35/15:

55,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Да

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 15

Номер таможенного тарифа:

85369010

Страна происхождения:

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

1,89 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Монтажная рейка/крепежное основание:

NS 35/NS 15

Сила при испытании, заданное значение:

1 Н

Скорость вращения:

10 об/мин.

Повороты:

135

Сечение провода / масса:

0,2 мм²/0,2 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 1, класс B, в транспортной коробке

Частота:

от f1 = 5 Гц до f2 = 150 Гц

ASD-уровень:

0,964 ((м/с²)²/Гц

Ускорение:

0,58г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Глубина на NS 15:

47,5 мм

Стойкость к кратковременным токам 2,5 мм²:

0,3 кA

Производитель:

Phoenix Contact

Ключ изделия:

BE1264

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/3201364,https://www.phoenixcontact.com/kz/products/0704076,https://www.phoenixcontact.com/kz/products/3032282,https://www.phoenixcontact.com/kz/products/1792520,https://www.phoenixcontact.com/kz/products/3203040,https://www.phoenixcontact.com/kz/products/1833124,https://www.phoenixcontact.com/kz/products/1199819,https://www.phoenixcontact.com/kz/products/0704021,https://www.phoenixcontact.com/kz/products/3062143

ECLASS-13.0:

27250114

ECLASS-15.0:

27250114

UNSPSC 21.0:

39121400

CO2e кг:

0,082 кг CO2e

ETIM 10.0:

EC000898

Environment friendly use period (EFUP):

EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.

Классификация:

ECLASS ECLASS-13.0 27250114 ECLASS-15.0 27250114 ETIM ETIM 10.0 EC000898 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=2800567

Указание на вещество-кандидата согласно REACH (№ CAS):

Lead (№ CAS: 7439-92-1)

SCIP:

1435e7c8-893a-4b52-bc22-bfc0ea43ac6b

насколько известно, действует освобождение от исполнения требований:

6(c), 7(a)

Максимально допустимая нагрузка по току:

22 A
