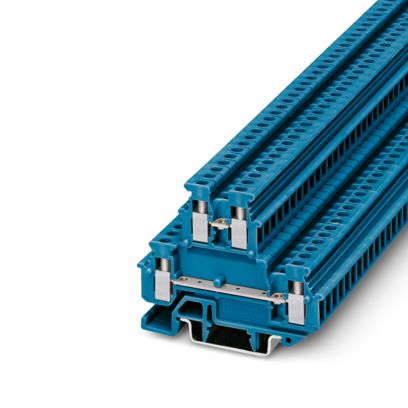

MBKKB 2,5 BU - Миниатюрная проходная клемма 1414077

Name: MBKKB 2,5 BU - Миниатюрная проходная клемма 1414077
SKU: MBKKB 2,5 BU
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

MBKKB 2,5 BU - Миниатюрная проходная клемма 1414077

Характеристики

Габариты (ДxШxВ, см):

5.2x62x47.5

Номер артикула:

1414077

статус на складе в Германии:

На складе

Номинальное сечение:

2,5 мм²

Количество рядов:

Количество точек подключения:

Упаковочная единица:

50 Количество

Минимальное количество, предусмотренное условиями заказа:

50 Количество

Цвет:

синий (RAL 5015)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-06T03:56:29

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/miniklemma-mbkkb-25-bu-1414077

Тип изделия:

Миниклемма

Потенциалы:

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

0,77 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,5 ... 0,6 Нм

Длина снятия изоляции:

7 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника [AWG]:

24 ... 14 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 2,5 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 1,5 мм²

Сечение с жесткой гребенчатой перемычкой:

2,5 мм²

Сечение с гибкой гребенчатой перемычкой:

2,5 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1 мм²

Номинальный ток:

24 A

Максимальный ток нагрузки:

26 A

Номинальное напряжение:

500 В

Ширина крышки:

2,5 мм

Ширина:

5,2 мм

Высота:

62 мм

Глубина на NS 35/7,5:

48 мм

Глубина на NS 35/15:

55,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Да

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 15

Номер таможенного тарифа:

85369010

Страна происхождения:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-40 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

125 °C

Испытательное напряжение, заданное значение:

1,89 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Монтажная рейка/крепежное основание:

NS 35/NS 15

Сила при испытании, заданное значение:

1 Н

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

0,25 мм²/0,2 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Маркировка:

 II 2 G Ex eb IIC Gb

Температурный диапазон применения:

-50 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

1413052 D-MBKKB 2,5

Выход:

(постоянно)

Диапазон моментов вращения:

0,5 Нм ... 0,6 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,2 мм² ... 4 мм²

Сечение подключаемого провода AWG:

24 ... 14

Возможности подключения, гибкие проводники:

0,2 мм² ... 2,5 мм²

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

30г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

18 мс

Количество ударов в 1 направлении:

Глубина на NS 15:

47,5 мм

Список перемычек:

Мостик винтовой / FBRNI 2-5 N / 3000175

Данные перемычки:

19 A / 2,5 мм²

Повышение температуры Ex:

40 К (21 A / 2,5 мм²)

при перемыкании перемычкой:

275 В

Расчетное напряжение изоляции:

250 В

Расчетное напряжение:

275 В

Расчетный ток:

21 A

Контактное сопротивление:

0,4 мΩ

2 жестких провода одинакового сечения AWG:

24 ... 16

2 гибких провода одинакового сечения AWG:

24 ... 16

Стойкость к кратковременным токам 2,5 мм²:

0,3 кA

Производитель:

Phoenix Contact

Ключ изделия:

BE1264

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/0811833,https://www.phoenixcontact.com/kz/products/1337548,https://www.phoenixcontact.com/kz/products/1619486,https://www.phoenixcontact.com/kz/products/3240042,https://www.phoenixcontact.com/kz/products/1155483,https://www.phoenixcontact.com/kz/products/3240039,https://www.phoenixcontact.com/kz/products/3000201,https://www.phoenixcontact.com/kz/products/3240017,https://www.phoenixcontact.com/kz/products/3001514

ECLASS-13.0:

27250102

ECLASS-15.0:

27250102

UNSPSC 21.0:

39121400

ETIM 10.0:

EC000897

Environment friendly use period (EFUP):

EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.

Классификация:

ECLASS ECLASS-13.0 27250102 ECLASS-15.0 27250102 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=1414077

Указание на вещество-кандидата согласно REACH (№ CAS):

Lead (№ CAS: 7439-92-1)

SCIP:

124c78f6-f13c-4183-ac2f-ded0d5a52f93

насколько известно, действует освобождение от исполнения требований:

6(c)

Максимально допустимая нагрузка по току:

20 A

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Миниатюрная проходная клемма, номинальное напряжение: 500 В, номинальный ток: 24 A, тип подключения: Винтовые зажимы, 1. и 2-ий ярус, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 15, NS 35/7,5, NS 35/15, цвет: синий
