Описание

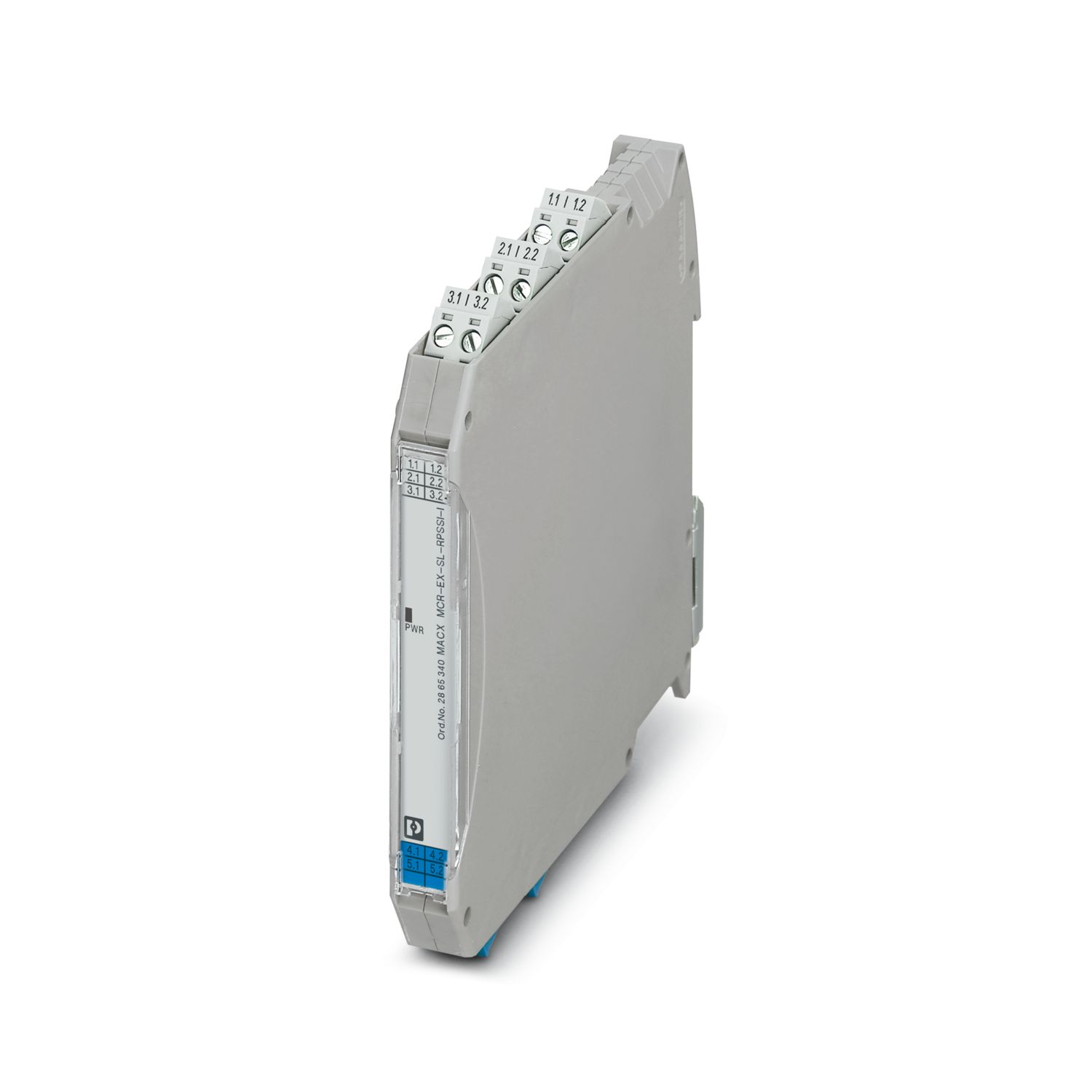

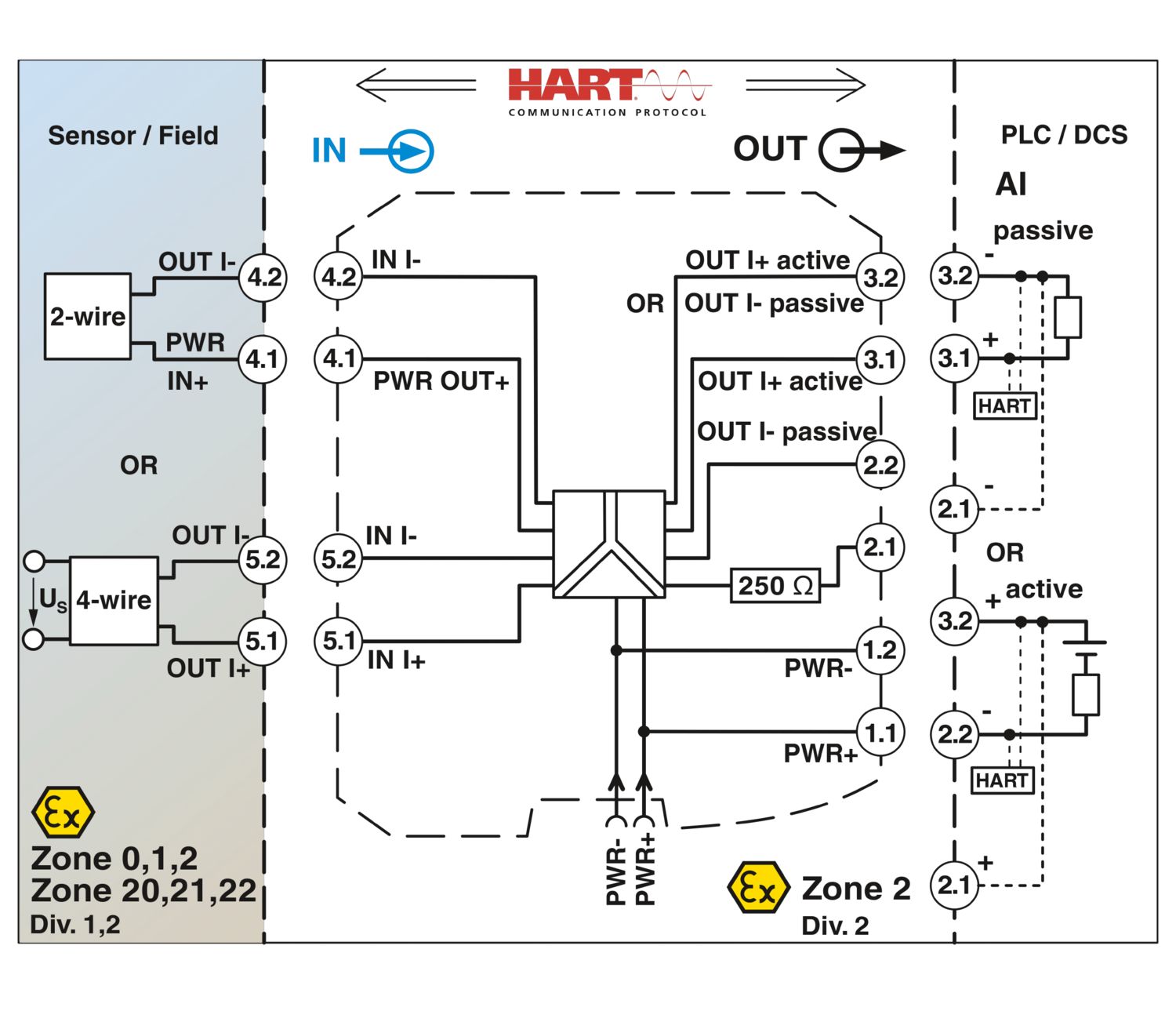

Искробезопасный разделительный усилитель с развязкой цепи питания и входной разделительный усилитель, поддержка HART. Передаёт питающие или активные сигналы 0/4-20 мА из взрывоопасной зоны на нагрузку (активную или пассивную) в безопасной зоне. Гальваническая развязка 3 цепей, SIL 2 согласно МЭК 61508, с винтовым зажимом
Характеристики
Штрих-код
4046356160353

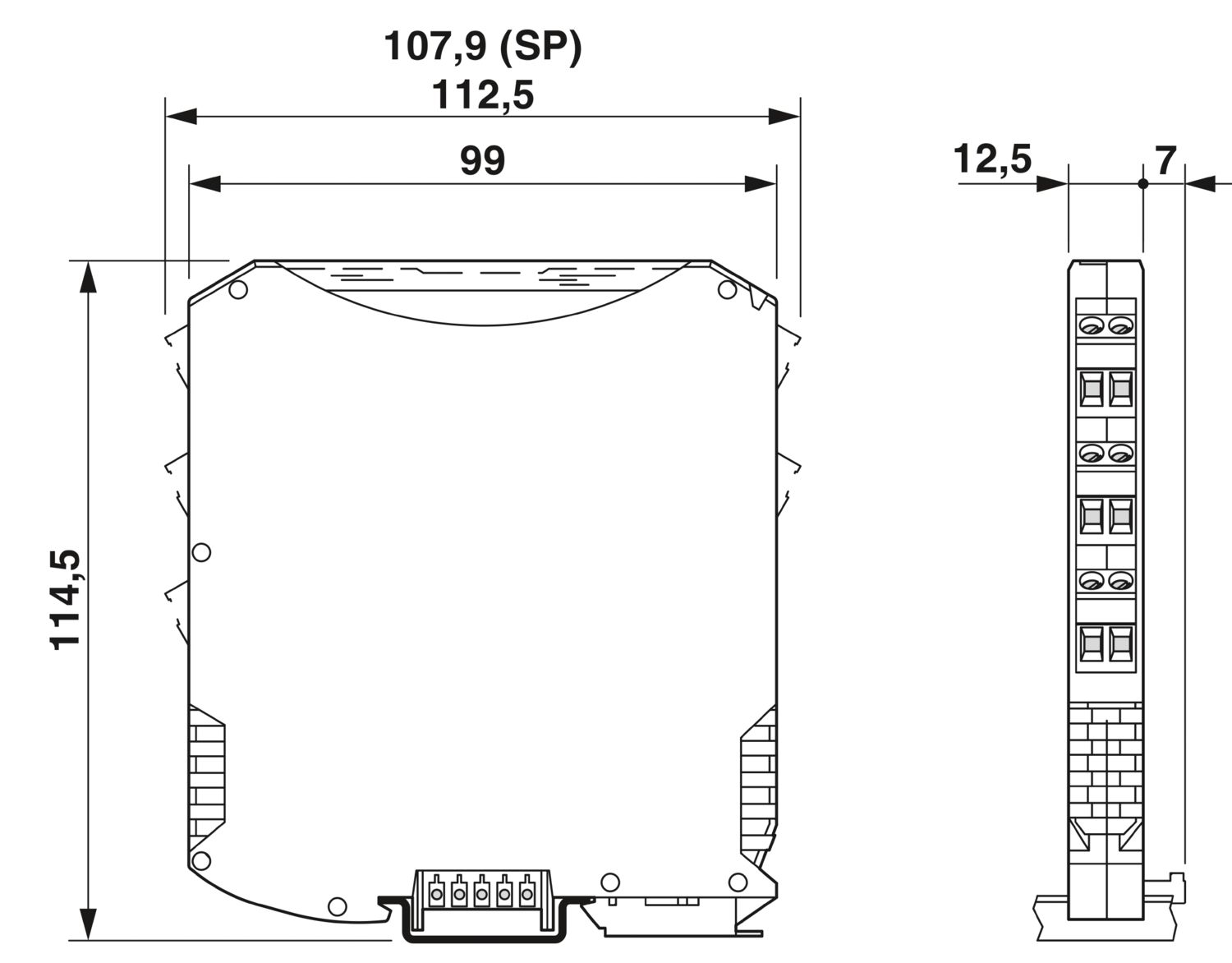

Габариты (ДxШxВ, см):
12.5x113.7x112.5
Номер артикула
2865340
статус на складе в Германии
На складе
Рассеиваемая мощность
< 0,75 Вт (24 В DC / 20 мА / 1000 Ω)
Глубина
113,7 мм
Упаковочная единица
1 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-12T16:13:23,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/usilitel-s-razvyazkoy-tsepi-pitaniya-macx-mcr-ex-sl-rpssi-i-2865340
Тип изделия
Pазделительный усилитель с развязкой цепи питания
Категория перенапряжения
II
Степень загрязнения
2
Макс. мощность потерь при номинальных условиях
0,95 Вт (20 мA, 250 Ом)
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 Нм ... 0,6 Нм
Длина снятия изоляции
7 мм
Сечение жесткого провода
0,2 мм² ... 2,5 мм²
Сечение проводника AWG
24 ... 14
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Ширина
12,5 мм
Высота
≤ 2000 м (Указанные технические характеристики относятся к высоте ≤2000 м над у. м. Для высоты >2000 м над у. м. см. техническое описание.)
Температура окружающей среды (при эксплуатации)
-40 °C ... 42 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 80 °C
Тип монтажа
Установка на монтажную рейку
Номер таможенного тарифа
85437090
Страна происхождения
DE
Серия изделий
MACX Analog
Допустимая отн. влажность воздуха (при эксплуатации)
10 % ... 95 % (без выпадения конденсата)
Указание
В случае электромагнитных помех возможны незначительные отклонения.
Маркировка
[Ex ia Ga] IIC
Расчетное напряжение изоляции
60 В AC/DC (Питание, вход / выход)
Применение
Аналоговый ВХОД
Изоляция
Безопасное разделение
Стандарты / нормативные документы
GB/T 3836.1
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Сертификат
DNV 18.0136 X
Temperature
B
Humidity
B
Вибрации
A
EMC
A
Enclosure
Required protection according to the Rules shall be provided upon installation on board
Электромагнитная совместимость
Соответствует Директиве по ЭМС
Номинальное напряжение питания
24 В DC -20 % ... +25 %
Индикатор состояния
зеленый светодиод (напряжение питания)
Степень защиты
IP20 (не проверено согласно UL)
Падение напряжения
< 3,5 В (в режиме работы в качестве усилителя с развязкой по входу)
Диапазон напряжения питания
19,2 В DC ... 30 В DC
Наименование
Помехи по цепи питания
Испытательное напряжение
2,5 кВ AC (50 Hz, 60 s)
Производитель
Phoenix Contact
Материал корпуса
PA 6.6-FR
Стандарты/нормативные документы
EN 61000-6-4
Помехоустойчивость
EN 61000-6-2
Ключ изделия
DK1211
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Количество каналов
1
Совместимые товары_1
ссылкаPxCkz2695439, ссылкаPxCkz1136500, ссылкаPxCkz1430594, ссылкаPxCkz1003824, ссылкаPxCkz2924854, ссылкаPxCkz2902932, ссылкаPxCkz1831016, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz0201744, ссылкаPxCkz0819291, ссылкаPxCkz0822602, ссылкаPxCkz0824547, ссылкаPxCkz0824548, ссылкаPxCkz0828094, ссылкаPxCkz0828098, ссылкаPxCkz0828789, ссылкаPxCkz0828871, ссылкаPxCkz0828872, ссылкаPxCkz0831678, ссылкаPxCkz0831705, ссылкаPxCkz0831732, ссылкаPxCkz2865625, ссылкаPxCkz2924184, ссылкаPxCkz2904614, ссылкаPxCkz1205053, ссылкаPxCkz1584378, ссылкаPxCkz1061347, ссылкаPxCkz2902661, ссылкаPxCkz2905677, ссылкаPxCkz2905203, ссылкаPxCkz2908746, ссылкаPxCkz1642471
рекомендуется заказать также
ссылкаPxCkz1201099,ссылкаPxCkz1050222,ссылкаPxCkz2865366,ссылкаPxCkz1207572,ссылкаPxCkz2701358,ссылкаPxCkz1538066,ссылкаPxCkz2901998,ссылкаPxCkz2961215,ссылкаPxCkz1300921
Потребляемый ток, макс.
< 44 мА (24 В DC / 20 мА / 1000 Ω)
Описание входа
пассивный вход тока, искробезопасный
Поддерживаемые протоколы
HART
Входное напряжение Ui
≤ 30 В
Макс. выходное напряжение Uo
25,2 В
Макс. выходной ток Io
93 мА
Макс. выходная мощность Po
587 мВт
Количество входов
1
Описание выходов
Выход тока (активный и пассивный)
Количество выходов
1
гальваническая развязка
Развязка 3 цепей
Гальваническая развязка между входом и выходом
да
Температурный коэффициент, максимальный
< 0,01 %/K
Ошибка передачи, макс.
< 0,1 % (от предельного значения 20 мА)
Напряжение питания передатчика
16 В (20 мА)
Установка Ex (EPL)
Gc
Выходной сигнал, ток
0 мА ... 20 мА (активный)
Входной сигнал тока
0 мА ... 20 мА
Нагрузка / выходная нагрузка, выход тока
< 1000 Ом (20 мА)
Входной сигнал
Ток
Входной ток Ii
≤ 150 мА

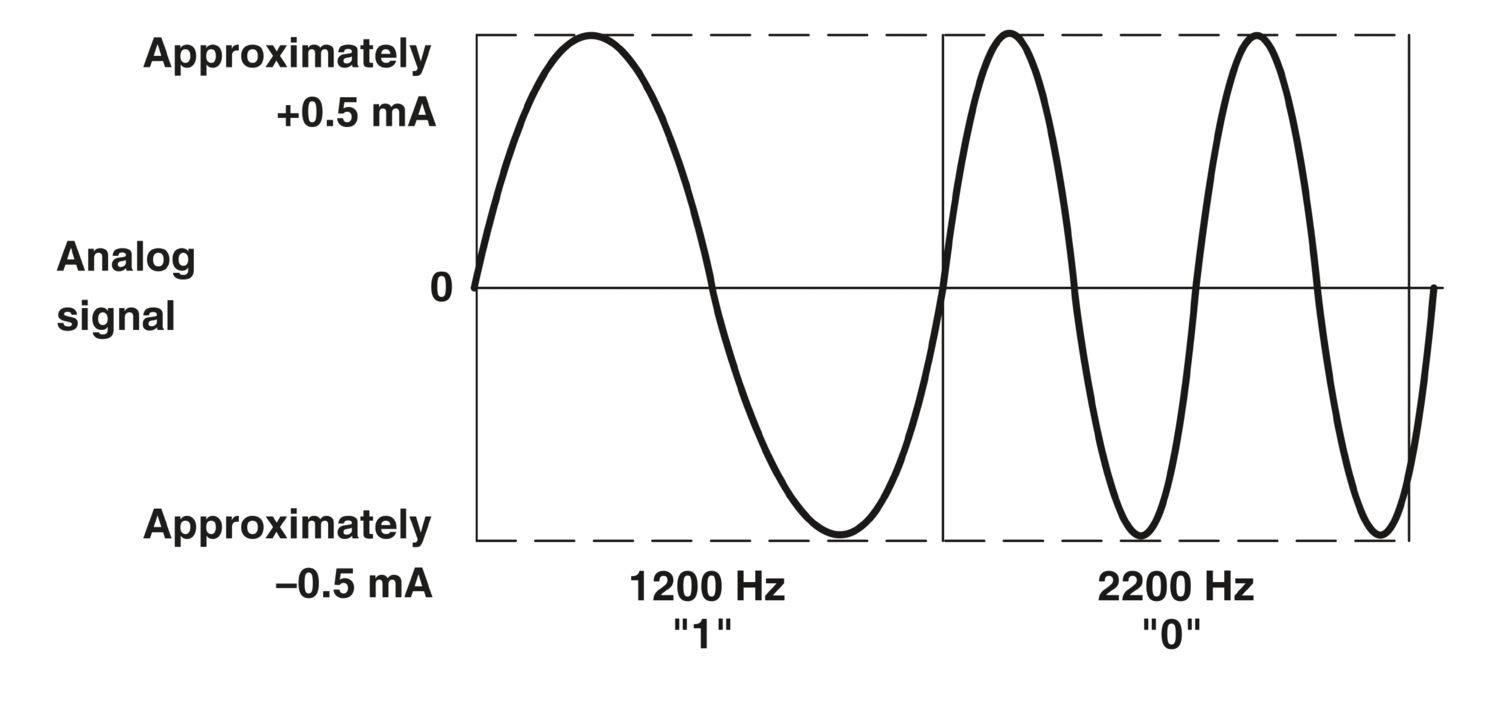

Функция HART
Поддержка HART
Температурный коэффициент, стандартн.
< 0,004 %/K
Ошибка передачи, стандартная
< 0,05 % (от предельного значения 20 мА)
Диаметр, макс.
2 мм
Диапазон высоты
4000 м ... 5000 м
типичное отклонение от конечного значения измерительного диапазона
1 %
Электрические цепи Ex i (EPL)
[Ga]
Макс. внутренняя емкость Ci
возможность игнорирования
Максимальное безопасное напряжение Um
253 В AC
Макс. внутренняя индуктивность Li
возможность игнорирования
ECLASS-13.0
27210120
ECLASS-15.0
27210120
UNSPSC 21.0
39121000
CO2e кг
6,088 кг CO2e
Защита от переполюсовки
есть
ETIM 10.0
EC002653
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27210120 ECLASS-14.0 ASSET 27250101 ECLASS-15.0 27210120 ECLASS-15.0 ASSET 27250101 ETIM ETIM 10.0 EC002653 UNSPSC UNSPSC 21.0 39121000
Отвечает требованиям Директивы RoHS
Да
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
3b111f6c-b897-4a2c-b6d8-b819c21a1ebd
насколько известно, действует освобождение от исполнения требований
6(c), 7(a), 7(c)-I
ECLASS-14.0 ASSET
27250101
ECLASS-15.0 ASSET
27250101
I (простая электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
40 мГн / 4,8 мкФ
I (смешанная электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
37 мГн / 0,54 мкФ, 0,35 мГн / 1 мкФ, 0,009 мГн / 2,9 мкФ, 0,001 мГн / 4,15 мкФ
IIA (простая электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
26 мГн / 2,9 мкФ
IIA (смешанная электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
26 мГн / 470 нФ, 20 мГн / 570 нФ, 1 мГн / 630 нФ, 0,5 мГн / 720 нФ, 0,1 мГн / 1,1 мкФ, 0,005 мГн / 2,9 мкФ
IIB (простая электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
14 мГн / 820 нФ
IIB/III (смешанная электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
16 мГн / 370 нФ, 500 мГн / 510 нФ, 200 мГн / 660 нФ, 100 мГн / 820 нФ
IIC (простая электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
3 мГн / 107 нФ
IIC (смешанная электроцепь) макс. внешняя индуктивность Lo / макс. внешняя емкость Co
2,2 мГн / 47 нФ, 2 мГн / 49 нФ, 1 мГн / 63 нФ, 500 мГн / 80 нФ, 200 мГн / 107 нФ
Signal_Conditioner.apk (46,6 MB)
Die Signal Conditioner App bietet Ihnen die Möglichkeit der Kommunikation und des Informationsabrufes mit Trennverstärkern und Messumformern.
Выходные характеристики при ошибке
0 мА (Разрыв кабеля на входе)
Глубина NS 35/7,5
114,5 мм (устанавливается на монтажную рейку NS 35/7,5 согласно EN 60715)
Диапазон сигнала просадки / перегрузки
0 мА ... 24 мА (расширенный диапазон скорости передачи для диагностики)
Защита от неправильного подключения и импульсных перенапряжений
да
Коэффициент пульсаций на выходе
< 20 мВeff
Ограничение максимального тока
25 мА
Поведение при передаче сигнала
In = Out
Потребляемая мощность (Выход активный)
< 1,8 Вт (20 мА / 1000 Ω)
Ступенчатая характеристика (10-90%)
< 200 мкс (при скачке 4 мA ... 20 мA, нагрузка 600 Ω)
