Описание
Клемма, номинальное напряжение: 500 В, номинальный ток: 32 A, количество точек подсоединения: 24, полюсов: 12, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: непосредственное резьбовое, цвет: cерый
Характеристики
Штрих-код
4017918061821
Габариты (ДxШxВ, см):
92x22x24
Номер артикула
2716127
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
24
Глубина
24 мм
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
1 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-g-512-2716127
Тип изделия
Проходная клемма
Потенциалы
12
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
24
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
32 A
Максимальный ток нагрузки
32 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
500 В
Ширина
92 мм
Высота
22 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Номер таможенного тарифа
85369010
Страна происхождения
TR
Серия изделий
G
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
12
Крепление скобами
При креплении изделия на монтажной поверхности необходимо осторожно затягивать средний винт так, чтобы не повредить корпус
Диаметр отверстий
3,2 мм
Производитель
Phoenix Contact
Ключ изделия
BE1265
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/1401404, https://www.phoenixcontact.com/kz/products/1205053
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1777749,https://www.phoenixcontact.com/kz/products/3270197,https://www.phoenixcontact.com/kz/products/3033197,https://www.phoenixcontact.com/kz/products/1840463,https://www.phoenixcontact.com/kz/products/1758034,https://www.phoenixcontact.com/kz/products/1758021,https://www.phoenixcontact.com/kz/products/1714971,https://www.phoenixcontact.com/kz/products/2716729,https://www.phoenixcontact.com/kz/products/3031584
ECLASS-13.0
27141106
ECLASS-15.0
27141106
UNSPSC 21.0
39121400
CO2e кг
0,307 кг CO2e
ETIM 10.0
EC001284
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27141106 ECLASS-15.0 27141106 ETIM ETIM 10.0 EC001284 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=2716127
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
494e2b00-bfb0-4998-bfe2-68b40316a16a
насколько известно, действует освобождение от исполнения требований
6(c)

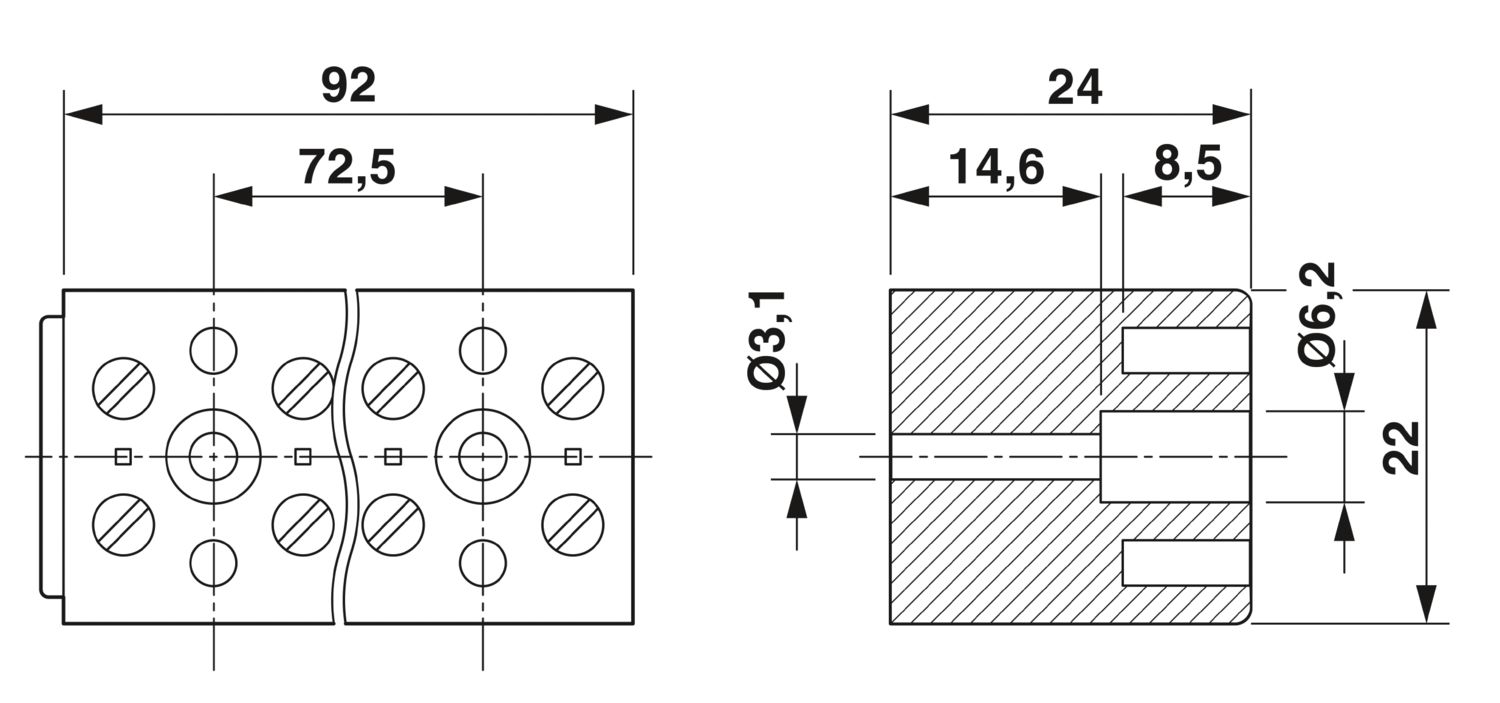

pxc_2716127_06_02_G-5-12_2D.dxf (780 kB)
Product drawing
