Описание
Клемма, номинальное напряжение: 275 В, номинальный ток: 30 A, количество точек подсоединения: 8, полюсов: 4, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: непосредственное резьбовое, цвет: cерый
Характеристики
Штрих-код
4017918108762

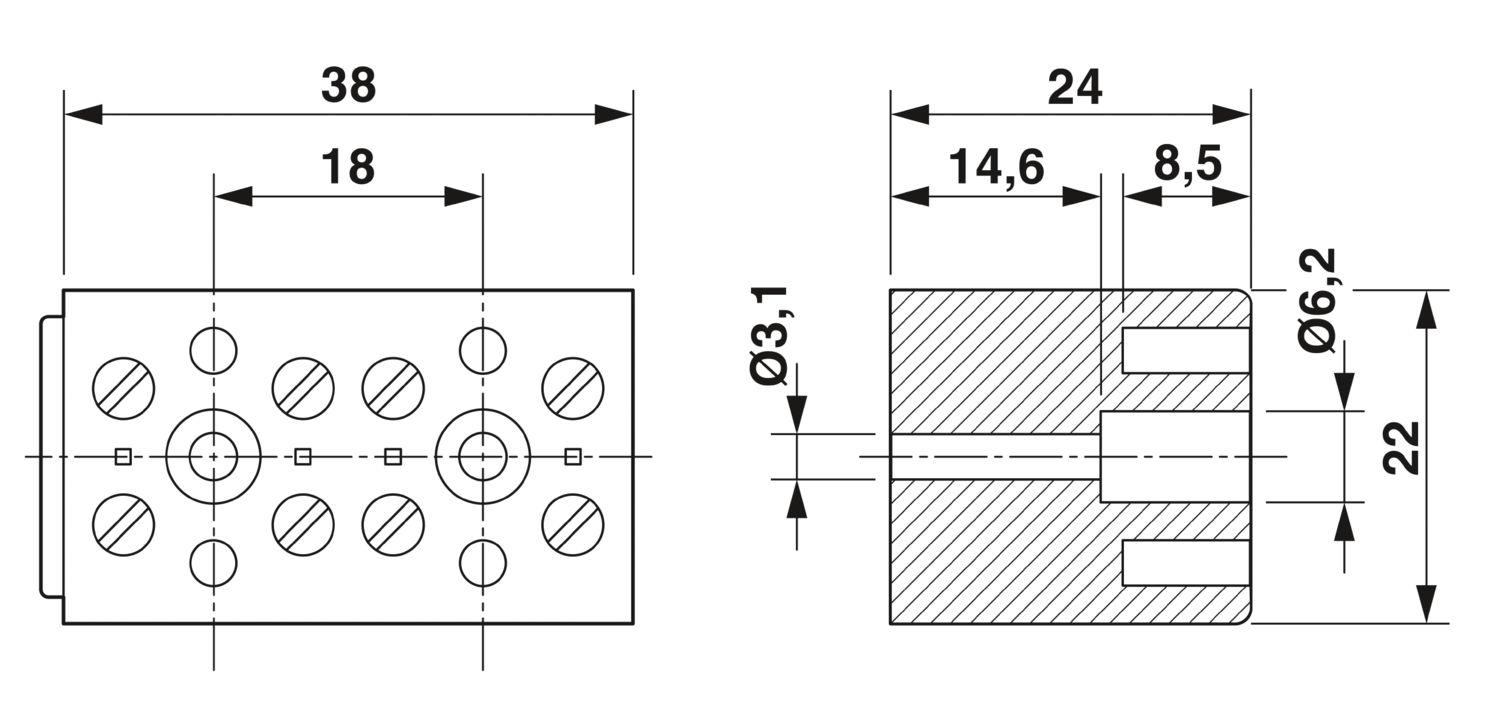

Габариты (ДxШxВ, см):
38x22x24
Номер артикула
2703185
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
8
Глубина
24 мм
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-g-5-4-ex-2703185
Тип изделия
Проходная клемма

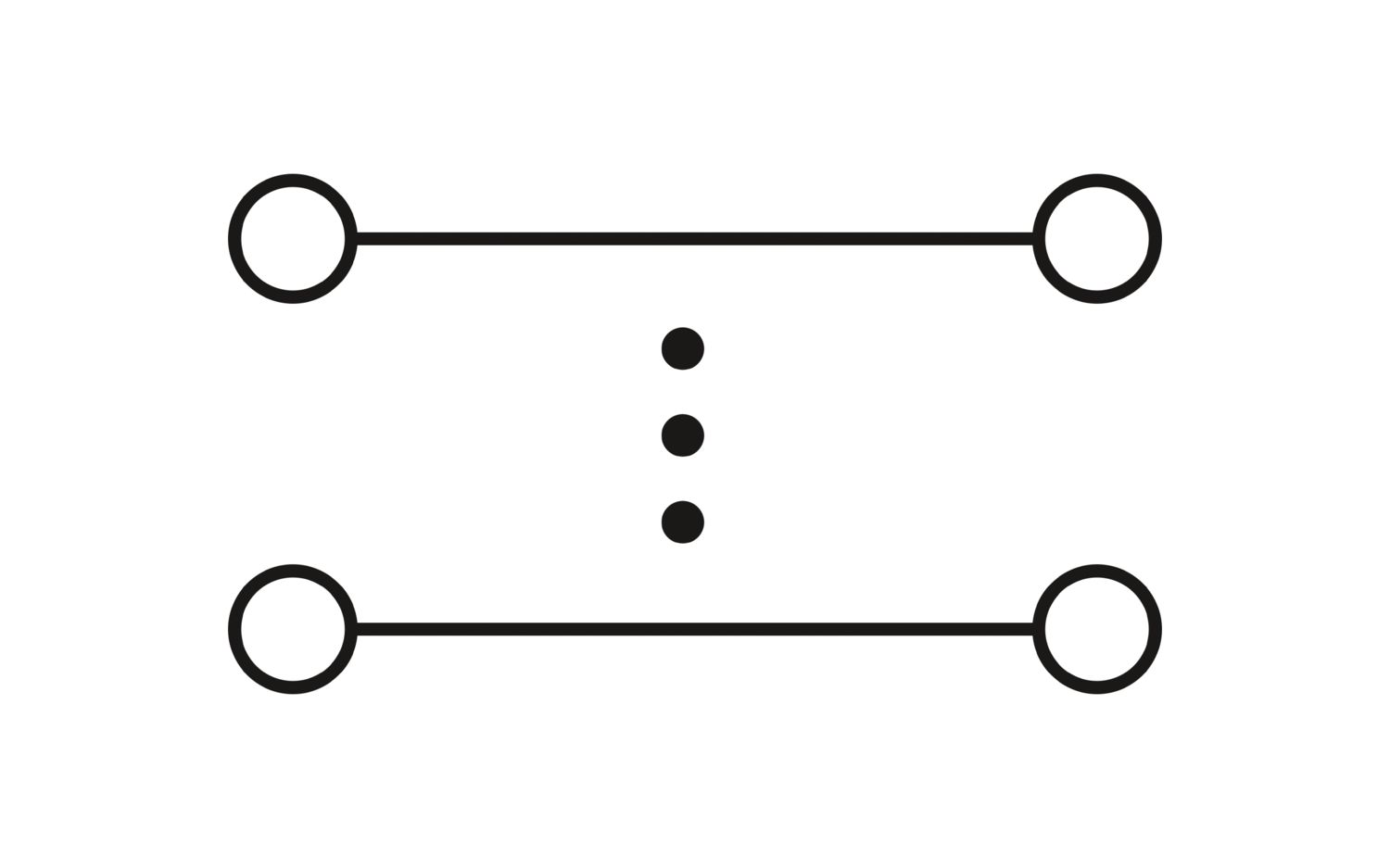

Потенциалы
4
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
8
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1,5 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
30 A
Максимальный ток нагрузки
30 A
Номинальное напряжение
275 В
Ширина
38 мм
Высота
22 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Номер таможенного тарифа
85369010
Страна происхождения
PL
Серия изделий
G
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
4
Крепление скобами
При креплении изделия на монтажной поверхности необходимо осторожно затягивать средний винт так, чтобы не повредить корпус
Маркировка
II 2 G Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1205053 SZS 0,6X3,5
Выход
(постоянно)
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,2 мм² ... 4 мм²
Сечение подключаемого провода AWG
24 ... 24
Возможности подключения, гибкие проводники
0,2 мм² ... 4 мм²
Повышение температуры Ex
40 К (30,7 A / 4 мм²)
Расчетное напряжение изоляции
320 В
Расчетное напряжение
352 В
Расчетный ток
30 A
Контактное сопротивление
0,25 мΩ
2 жестких провода одинакового сечения AWG
24 ... 16
2 гибких провода одинакового сечения AWG
24 ... 16
Диаметр отверстий
3,2 мм
Производитель
Phoenix Contact
Ключ изделия
BE1265
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
https://www.phoenixcontact.com/kz/products/1401404, https://www.phoenixcontact.com/kz/products/2716499, https://www.phoenixcontact.com/kz/products/1205053
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1754805,https://www.phoenixcontact.com/kz/products/2200529,https://www.phoenixcontact.com/kz/products/1899197,https://www.phoenixcontact.com/kz/products/1830758,https://www.phoenixcontact.com/kz/products/2703172,https://www.phoenixcontact.com/kz/products/1907429,https://www.phoenixcontact.com/kz/products/2906721,https://www.phoenixcontact.com/kz/products/1993776
ECLASS-13.0
27141106
ECLASS-15.0
27141106
UNSPSC 21.0
39121400
CO2e кг
0,117 кг CO2e
ETIM 10.0
EC001284
Environment friendly use period (EFUP)
EFUP-50 Таблицу по декларации China RoHS для отдельных изделий можно посмотреть в разделе загрузок соответствующего изделия в «Заявлении производителя». Таблица по декларации China RoHS для всех изделий EFUP-E не требуется и не составляется.
Классификация
ECLASS ECLASS-13.0 27141106 ECLASS-15.0 27141106 ETIM ETIM 10.0 EC001284 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=2703185
Указание на вещество-кандидата согласно REACH (№ CAS)
Lead (№ CAS: 7439-92-1)
SCIP
8c64c661-d1fb-4d0f-ad40-dc9e3679999a
насколько известно, действует освобождение от исполнения требований
6(c)
Возможность подсоединения нескольких проводников
352 В
Сертификат утверждения типового образца
352 В
