G 10/ 5 - Клемма 2716732

Name: G 10/ 5 - Клемма 2716732
SKU: G 10/ 5
Price: 123456789.1 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

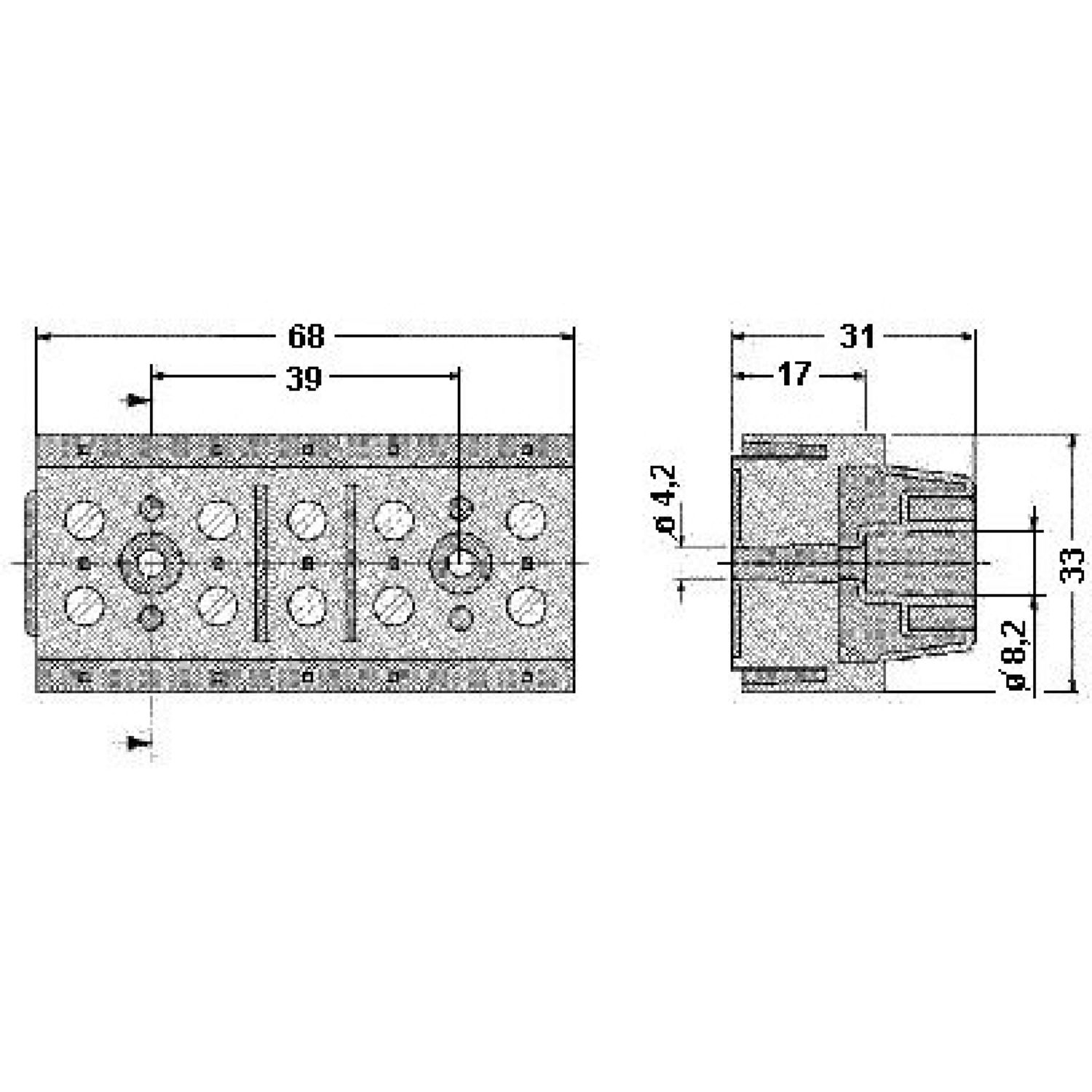

Габариты (ДxШxВ, см):

68x33x31

Номер артикула:

2716732

статус на складе в Германии:

На складе

Номинальное сечение:

10 мм²

Количество рядов:

Количество точек подключения:

Глубина:

31 мм

Упаковочная единица:

10 Количество

Минимальное количество, предусмотренное условиями заказа:

10 Количество

Цвет:

серый (RAL 7042)

Валюта:

RUR

Самовывоз:

нет

Дата обновления:

2026-04-06T03:56:29

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-kz/produkty/prokhodnaya-klemma-g-10-5-2716732

Тип изделия:

Проходная клемма

Потенциалы:

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

1,82 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

1,5 ... 1,8 Нм

Длина снятия изоляции:

12 мм

Калиберная пробка:

Сечение жесткого провода:

0,5 мм² ... 16 мм²

Сечение проводника AWG:

20 ... 6 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,5 мм² ... 10 мм²

Сечение гибкого проводника [AWG]:

20 ... 8 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,5 мм² ... 16 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,5 мм² ... 16 мм²

2 жестких провода одинакового сечения:

0,5 мм² ... 6 мм²

2 гибких провода одинакового сечения:

0,5 мм² ... 6 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,5 мм² ... 6 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 6 мм²

Номинальный ток:

57 A

Максимальный ток нагрузки:

76 A (для кабеля сечением 16 мм² Поперечное сечение)

Номинальное напряжение:

800 В

Ширина:

68 мм

Высота:

33 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Открытая боковая стенка:

Нет

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

непосредственное резьбовое

Номер таможенного тарифа:

85369010

Страна происхождения:

Серия изделий:

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытательное напряжение, заданное значение:

2 кВ

Результат:

Испытание пройдено

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

0,5 мм²/0,3 кг

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2018-05

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

5г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось (положит. и отрицат.)

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Стойкость к кратковременным токам 10 мм²:

1,2 кA

Диаметр отверстий:

4,2 мм

Производитель:

Phoenix Contact

Ключ изделия:

BE1265

Товар поставляется стандартно:

да

Поддерживается на складе в Германии:

Да

Совместимые товары_1:

https://www.phoenixcontact.com/kz/products/1401404, https://www.phoenixcontact.com/kz/products/1205066

рекомендуется заказать также:

https://www.phoenixcontact.com/kz/products/1792812,https://www.phoenixcontact.com/kz/products/1969373,https://www.phoenixcontact.com/kz/products/1757103,https://www.phoenixcontact.com/kz/products/3033197,https://www.phoenixcontact.com/kz/products/1714278,https://www.phoenixcontact.com/kz/products/1792087,https://www.phoenixcontact.com/kz/products/3038765,https://www.phoenixcontact.com/kz/products/2702898,https://www.phoenixcontact.com/kz/products/3031555

ECLASS-13.0:

27141106

ECLASS-15.0:

27141106

UNSPSC 21.0:

39121400

CO2e кг:

0,721 кг CO2e

ETIM 10.0:

EC001284

Environment friendly use period (EFUP):

EFUP-E Отсутствие опасных веществ, превышающих предельные значения

Классификация:

ECLASS ECLASS-13.0 27141106 ECLASS-15.0 27141106 ETIM ETIM 10.0 EC001284 UNSPSC UNSPSC 21.0 39121400

Отвечает требованиям Директивы RoHS:

Да (Нет освобождения от исполнения требований)

Ссылка на описание 108769_ru_05.pdf:

https://www.phoenixcontact.com/online/portal/ru?partnumber=2716732

Указание на вещество-кандидата согласно REACH (№ CAS):

Нет веществ с массовой долей более 0,1%

Возможность подсоединения нескольких проводников:

600 В

Все характеристики

с НДС

Осталось: 999999 шт.

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Клемма, номинальное напряжение: 800 В, номинальный ток: 57 A, количество точек подсоединения: 10, полюсов: 5, тип подключения: Винтовые зажимы, Расчетное сечение: 10 мм2, cечение: 0,5 мм2 - 16 мм2, тип монтажа: непосредственное резьбовое, цвет: cерый
