Описание

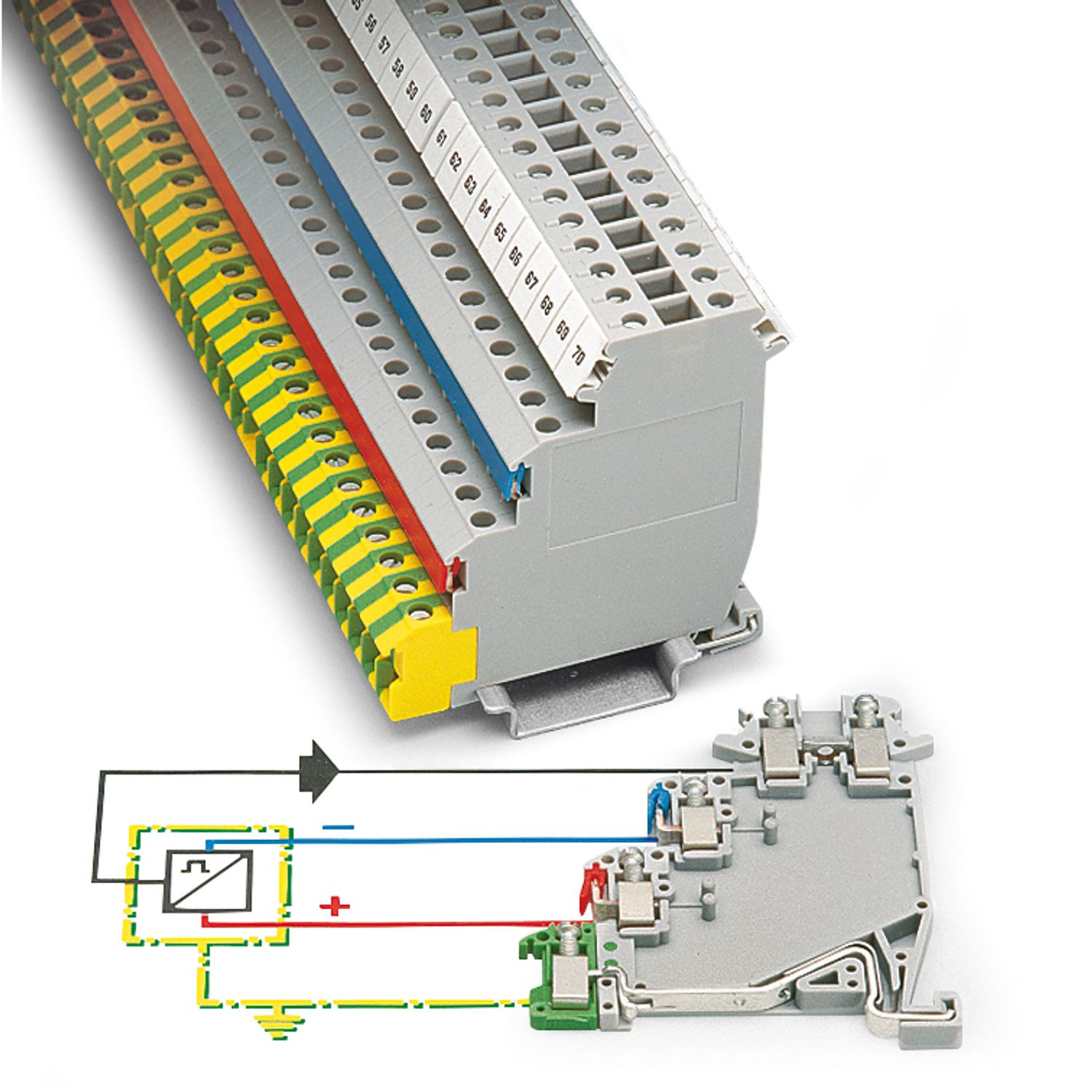

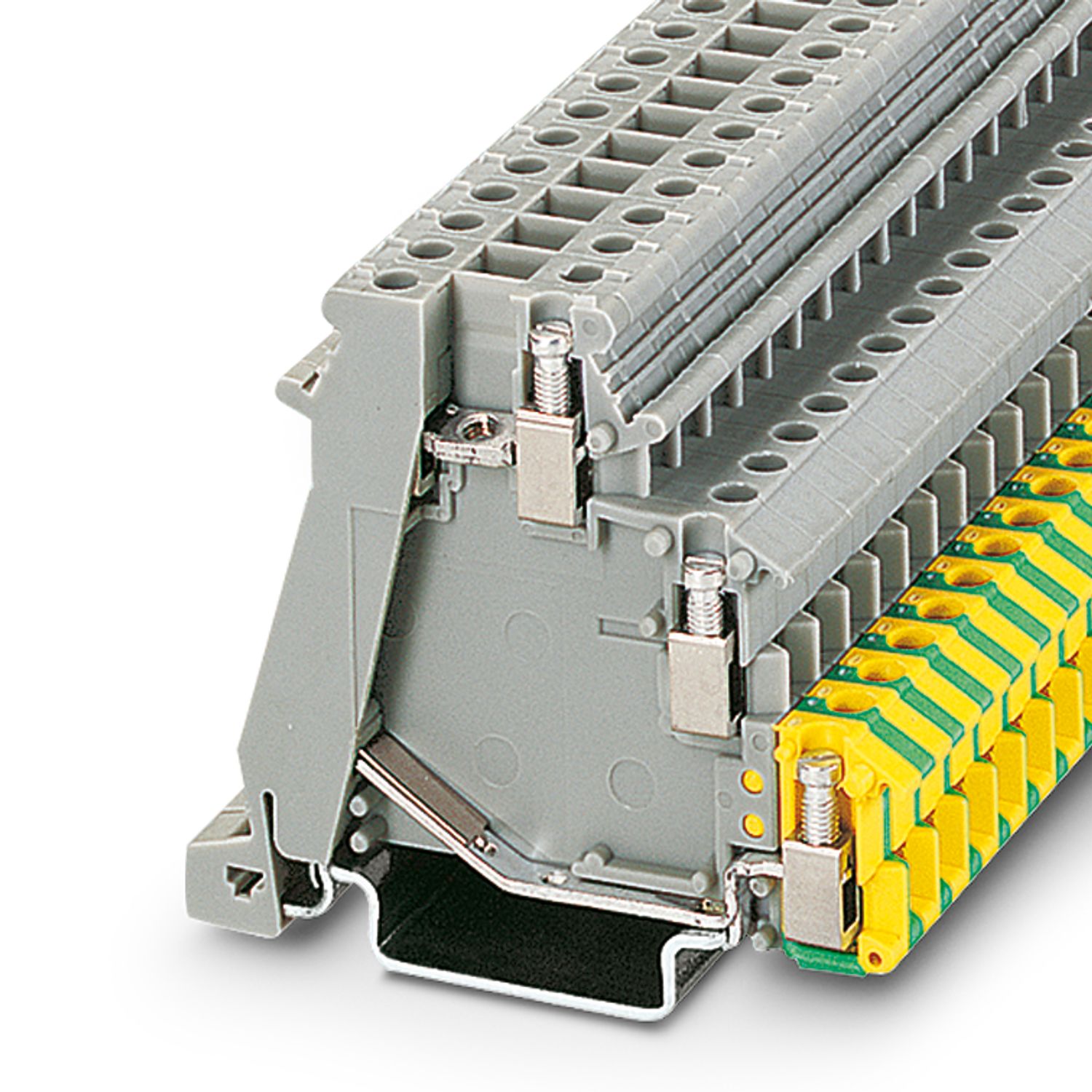

Клемма для датчиков/исполнительных устройств, номинальное напряжение: 250 В, номинальный ток: 24 A, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4017918062040
Габариты (ДxШxВ, см):
6.2x54.5x61.5
Номер артикула
2717016
статус на складе в Германии
На складе
Номинальное сечение
2,5 мм²
Количество рядов
3
Количество точек подключения
4
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/klemma-datchikaisp-ustroystva-dok-15-2717016
Тип изделия
Клемма датчика/исп. устройства
Потенциалы
3
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой
4 мм²
Сечение с гибкой гребенчатой перемычкой
2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
24 A
Максимальный ток нагрузки
26 A (при сечении проводника 2,5 мм²)
Номинальное напряжение
250 В
Ширина
6,2 мм
Высота
61,5 мм
Глубина на NS 35/7,5
54,5 мм
Глубина на NS 35/15
62 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1/МЭК 60947-7-2
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Производитель
Phoenix Contact
Ключ изделия
BE1217
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz0201650, ссылкаPxCkz0203250, ссылкаPxCkz0201867, ссылкаPxCkz2715953, ссылкаPxCkz2715940, ссылкаPxCkz2716774, ссылкаPxCkz2716680, ссылкаPxCkz2715937, ссылкаPxCkz2716677, ссылкаPxCkz2716761, ссылкаPxCkz2716758, ссылкаPxCkz2716745, ссылкаPxCkz2716693, ссылкаPxCkz0201595, ссылкаPxCkz0201605, ссылкаPxCkz0203425, ссылкаPxCkz0203519, ссылкаPxCkz1413272, ссылкаPxCkz1007222, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1051003, ссылкаPxCkz0824992, ссылкаPxCkz1051016, ссылкаPxCkz1051029, ссылкаPxCkz1051032, ссылкаPxCkz1051414, ссылкаPxCkz1051430, ссылкаPxCkz0818085, ссылкаPxCkz0824589, ссылкаPxCkz0828736, ссылкаPxCkz0829602, ссылкаPxCkz3022218
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1704376,https://www.phoenixcontact.com/kz/products/2813499,https://www.phoenixcontact.com/kz/products/3247048,https://www.phoenixcontact.com/kz/products/1522406,https://www.phoenixcontact.com/kz/products/1069313,https://www.phoenixcontact.com/kz/products/3213210,https://www.phoenixcontact.com/kz/products/1652664,https://www.phoenixcontact.com/kz/products/1227558,
ссылкаPxCkz1704376,ссылкаPxCkz2813499,ссылкаPxCkz3247048,ссылкаPxCkz1522406,ссылкаPxCkz1069313,ссылкаPxCkz3213210,ссылкаPxCkz1652664,ссылкаPxCkz1227558
Совместимые товары_2
ссылкаPxCkz3022276, ссылкаPxCkz0800886, ссылкаPxCkz1201442, ссылкаPxCkz1201413, ссылкаPxCkz0804374, ссылкаPxCkz1212587
ECLASS-13.0
27250112
ECLASS-15.0
27250112
UNSPSC 21.0
39121400
CO2e кг
0,114 кг CO2e
ETIM 10.0
EC000900
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250112 ECLASS-15.0 27250112 ETIM ETIM 10.0 EC000900 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=2717016
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
32 A
Все характеристики
