Описание

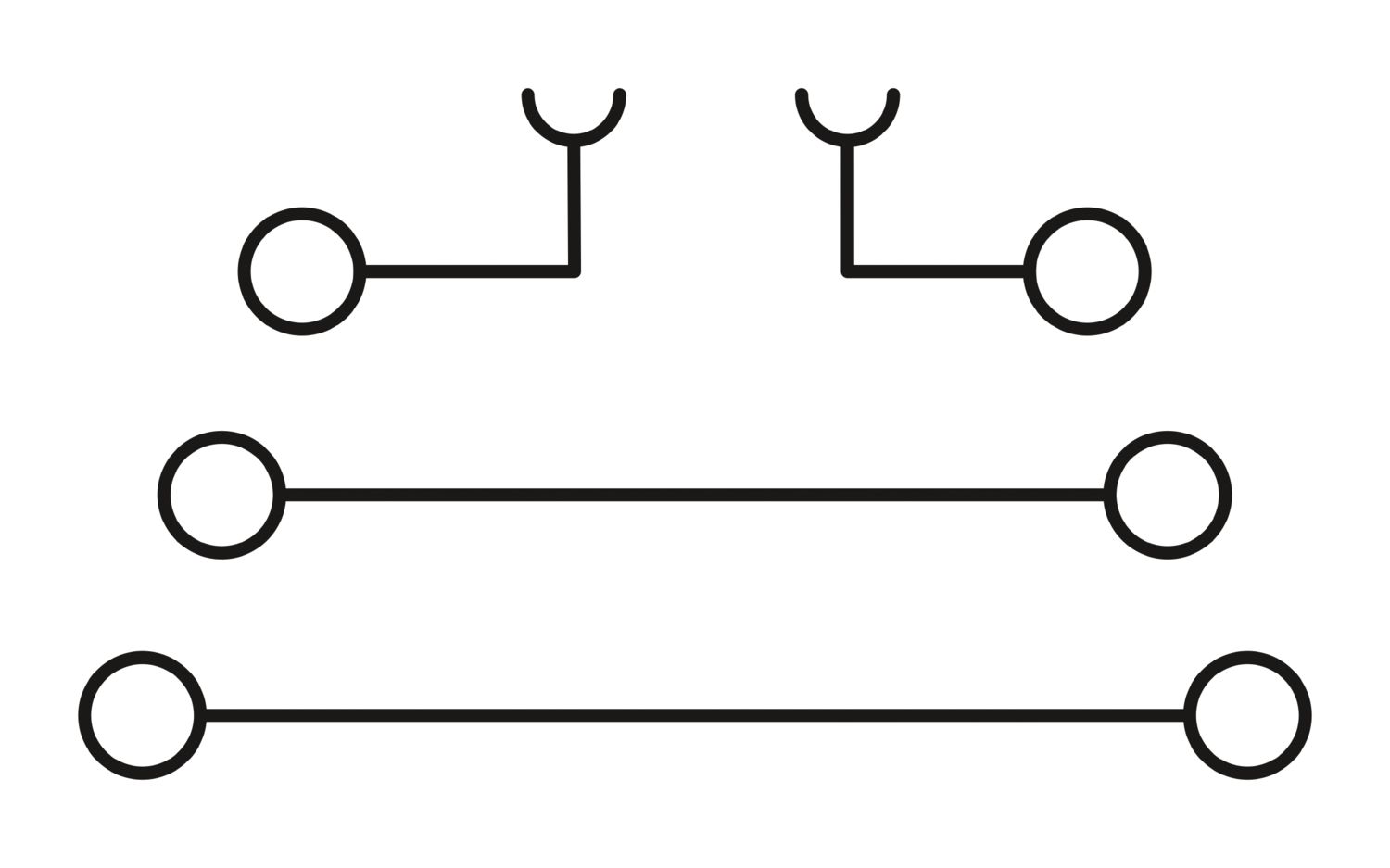

Клемма для датчиков/исполнительных устройств, Ток и напряжение определяются типом вставляемого компонента., номинальное напряжение: 250 В, номинальный ток: 15 A, 1., 2. и 3-ий ярус, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, тип подключения: Винтовые зажимы, Расчетное сечение: 2,5 мм2, cечение: 0,2 мм2 - 4 мм2, монтаж: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4017918126773
Габариты (ДxШxВ, см):
6.2x54.5x72.5
Номер артикула
2774237
статус на складе в Германии
На складе
Номинальное сечение
2,5 мм²
Количество рядов
3
Количество точек подключения
6
Общая информация
Ток и напряжение определяются типом вставляемого компонента.
Упаковочная единица
50 Количество
Минимальное количество, предусмотренное условиями заказа
50 Количество
Цвет
серый (RAL 7042)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29,
2026-04-11T13:09:32,
2026-04-13T12:17:04
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/klemma-datchikaisp-ustroystva-dikd-15-tg-2774237
Тип изделия
Клемма датчика/исп. устройства
Потенциалы
3
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
4 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
8 мм
Калиберная пробка
A3
Сечение жесткого провода
0,2 мм² ... 4 мм²
Сечение проводника AWG
24 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 2,5 мм²
Сечение гибкого проводника [AWG]
24 ... 14 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,25 мм² ... 2,5 мм²
Сечение с жесткой гребенчатой перемычкой
4 мм²
Сечение с гибкой гребенчатой перемычкой
2,5 мм²
2 жестких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких провода одинакового сечения
0,2 мм² ... 1 мм²
2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки
0,25 мм² ... 1 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
15 A
Максимальный ток нагрузки
15 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
250 В
Ширина
6,2 мм
Высота
72,5 мм
Глубина на NS 35/7,5
54,5 мм
Глубина на NS 35/15
62 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер таможенного тарифа
85369010
Страна происхождения
PL
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-40 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
125 °C
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2022-06
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось (положит. и отрицат.)
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Производитель
Phoenix Contact
Ключ изделия
BE1217
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz2715940, ссылкаPxCkz2716774, ссылкаPxCkz2716680, ссылкаPxCkz2715953, ссылкаPxCkz2715937, ссылкаPxCkz0921053, ссылкаPxCkz0921040, ссылкаPxCkz0921037, ссылкаPxCkz0921024, ссылкаPxCkz1413285, ссылкаPxCkz1007222, ссылкаPxCkz2802316, ссылкаPxCkz2802387, ссылкаPxCkz2802332, ссылкаPxCkz2802374, ссылкаPxCkz5025462, ссылкаPxCkz3025516, ссылкаPxCkz5031003, ссылкаPxCkz3048470, ссылкаPxCkz2802329, ссылкаPxCkz0921011, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1051003, ссылкаPxCkz0824992, ссылкаPxCkz1051016, ссылкаPxCkz1051029, ссылкаPxCkz1051032, ссылкаPxCkz1051414, ссылкаPxCkz1051430, ссылкаPxCkz0818085, ссылкаPxCkz0824589, ссылкаPxCkz0828736
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/0921011,https://www.phoenixcontact.com/kz/products/1411197,https://www.phoenixcontact.com/kz/products/5025462,https://www.phoenixcontact.com/kz/products/1200107,https://www.phoenixcontact.com/kz/products/1200108,https://www.phoenixcontact.com/kz/products/1410727,https://www.phoenixcontact.com/kz/products/3046171,https://www.phoenixcontact.com/kz/products/1200105,https://www.phoenixcontact.com/kz/products/0309109,
ссылкаPxCkz0921011,ссылкаPxCkz1411197,ссылкаPxCkz5025462,ссылкаPxCkz1200107,ссылкаPxCkz1200108,ссылкаPxCkz1410727,ссылкаPxCkz3046171,ссылкаPxCkz1200105,ссылкаPxCkz0309109
Совместимые товары_2
ссылкаPxCkz0829602, ссылкаPxCkz3022218, ссылкаPxCkz3022276, ссылкаPxCkz0800886, ссылкаPxCkz1201442, ссылкаPxCkz1201413, ссылкаPxCkz0804374, ссылкаPxCkz1205053
ECLASS-13.0
27250112
ECLASS-15.0
27250112
UNSPSC 21.0
39121400
CO2e кг
0,101 кг CO2e
ETIM 10.0
EC000900
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250112 ECLASS-15.0 27250112 ETIM ETIM 10.0 EC000900 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=2774237
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
24 A
Ток и напряжение определяются типом используемого штекера
150 В
