Описание

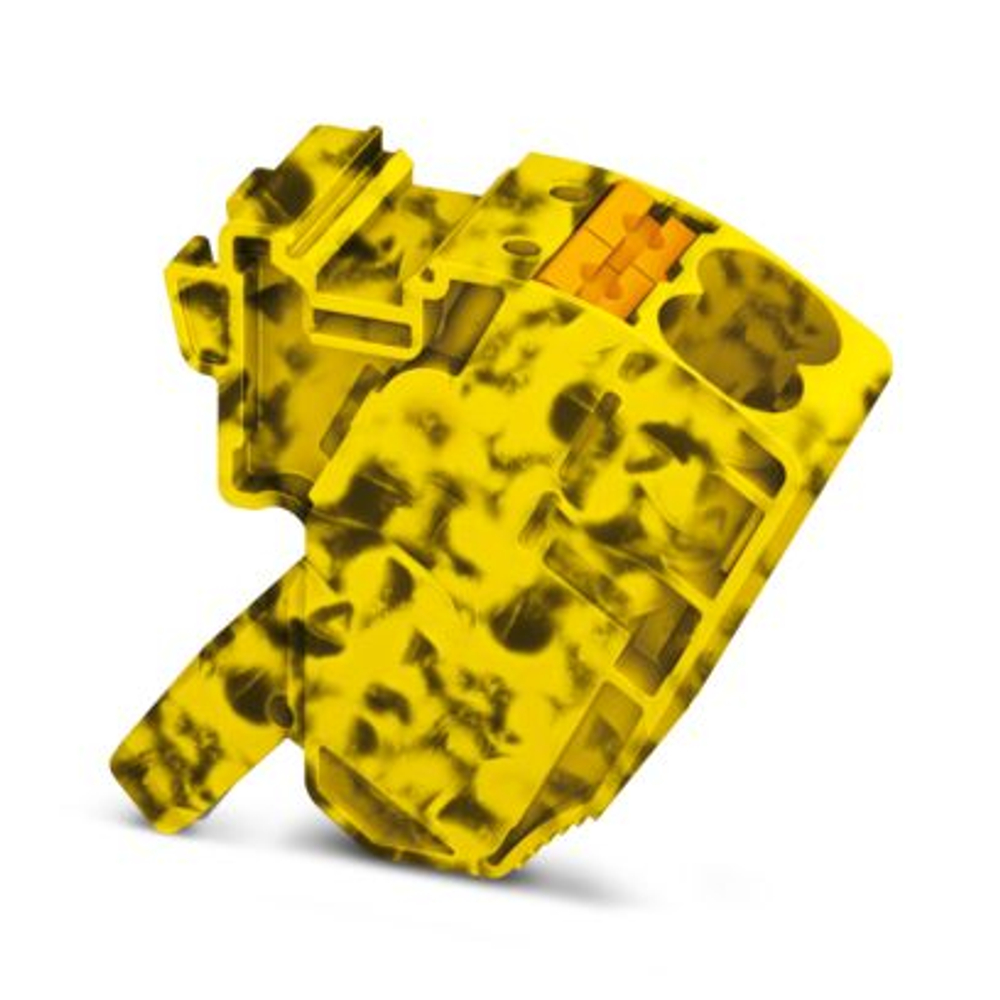

Клеммы-отводы, номинальное напряжение: 1500 В, номинальный ток: 57 A, количество точек подсоединения: 2, тип подключения: Зажимы Push-in, Расчетное сечение: 10 мм2, 1. ярус, cечение: 0,5 мм2 - 16 мм2, тип монтажа: на основной элемент, цвет: черный/желтый
Характеристики
Штрих-код
4046356779104
Габариты (ДxШxВ, см):
18.5x35x34.7
Номер артикула
3260154
статус на складе в Германии
На складе
Номинальное сечение
10 мм²
Количество рядов
1
Количество точек подключения
2
Глубина
34,7 мм
Общая информация
Для использования с сильноточными клеммами PowerTurn PTPOWER 50, 95,150 и 185
Упаковочная единица
10 Количество
Минимальное количество, предусмотренное условиями заказа
10 Количество
Цвет
многоцветный (RAL -)
Валюта
RUR
Самовывоз
нет
Дата обновления
2026-04-06T03:56:29
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-kz/produkty/klemmy-otvody-agk-10-ptpower-bkye-3260154
Тип изделия
Клеммы-отводы
Потенциалы
1
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
18 мм
Калиберная пробка
A6
Сечение жесткого провода
1 мм² ... 16 мм²
Сечение проводника AWG
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
4 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
2,5 мм² ... 10 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
1,5 мм² ... 4 мм²
Номинальный ток
57 A
Максимальный ток нагрузки
50 A
Номинальное напряжение
1500 В
Ширина
18,5 мм
Высота
35 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Открытая боковая стенка
Нет
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
на основной элемент
Номер таможенного тарифа
85369010
Страна происхождения
TR
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
0,5 мм² ... 4 мм²
Маркировка
II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1204517 SZF 1-0,6X3,5
Выход
(постоянно)
Номинальное сечение AWG
6
Возможности подключения, жесткие проводники
0,5 мм² ... 16 мм²
Сечение подключаемого провода AWG
20 ... 6
Повышение температуры Ex
40 К (51 A / 10 мм²)
Расчетное напряжение изоляции
1000 В
Расчетное напряжение
1100 В
Расчетный ток
50 A
Контактное сопротивление
1,05 мΩ
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.
1,5 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.
10 мм²
Однопроводное соединение / точка подключения гибкая с наконечником без пластиковой втулки AWG
20 ... 8
Длина кабельных наконечников
18 мм
Производитель
Phoenix Contact
Ключ изделия
BE2ZWX
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/2703023,https://www.phoenixcontact.com/kz/products/0818205,https://www.phoenixcontact.com/kz/products/2313669,https://www.phoenixcontact.com/kz/products/1404135,https://www.phoenixcontact.com/kz/products/1473643,https://www.phoenixcontact.com/kz/products/1014109,https://www.phoenixcontact.com/kz/products/1135347,https://www.phoenixcontact.com/kz/products/1285035,https://www.phoenixcontact.com/kz/products/1082391
ECLASS-13.0
27250308
ECLASS-15.0
27250308
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250308 ECLASS-15.0 27250308 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3260154
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Только жесткие провода
1100 В
многожильный с наконечником
1100 В
