Описание

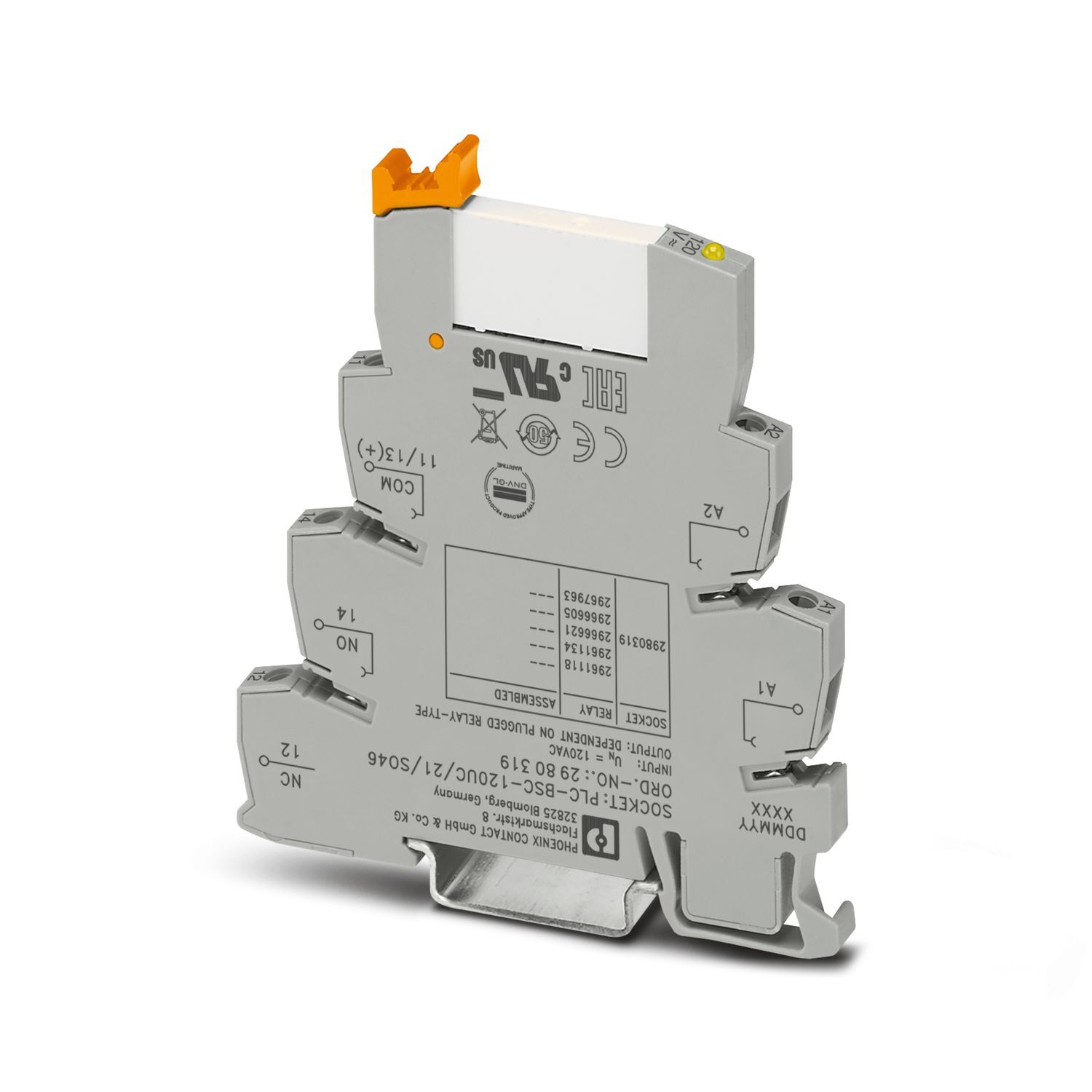

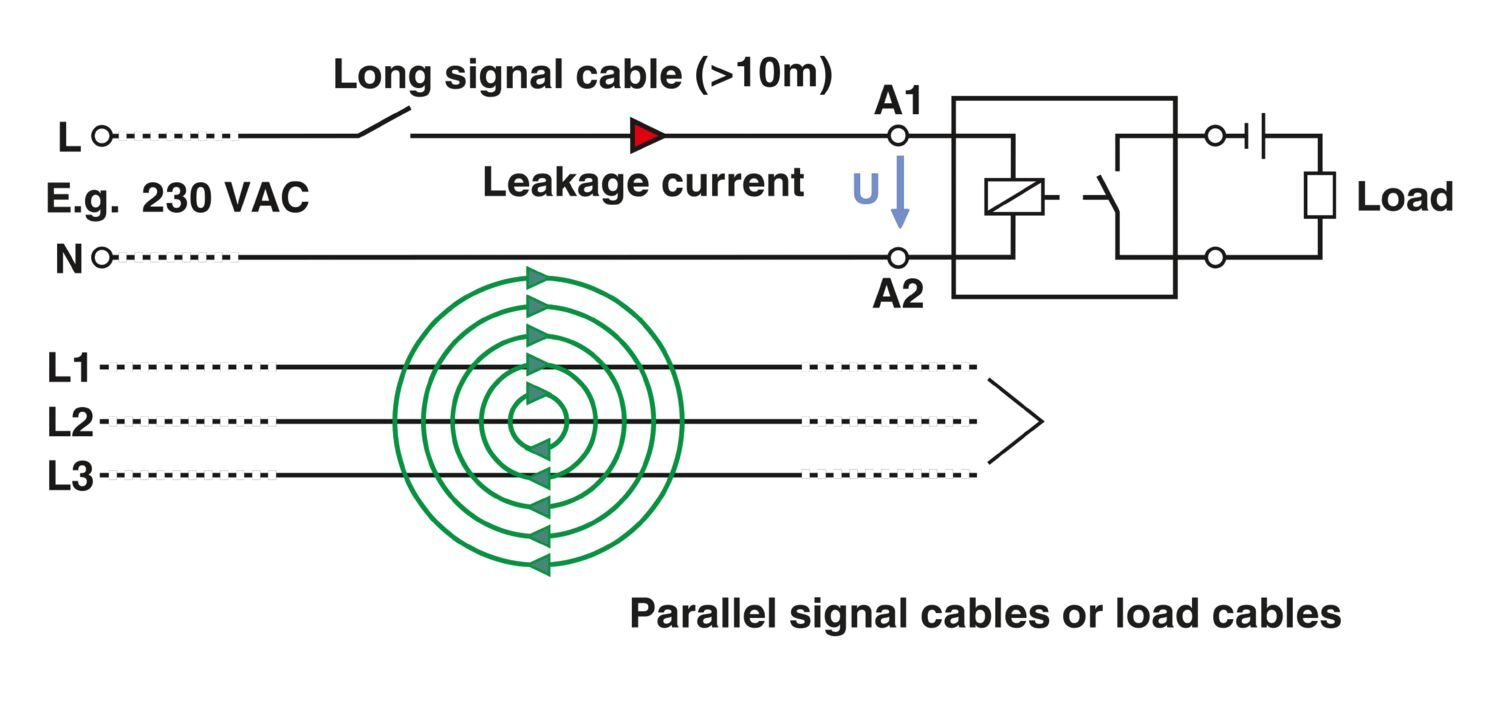

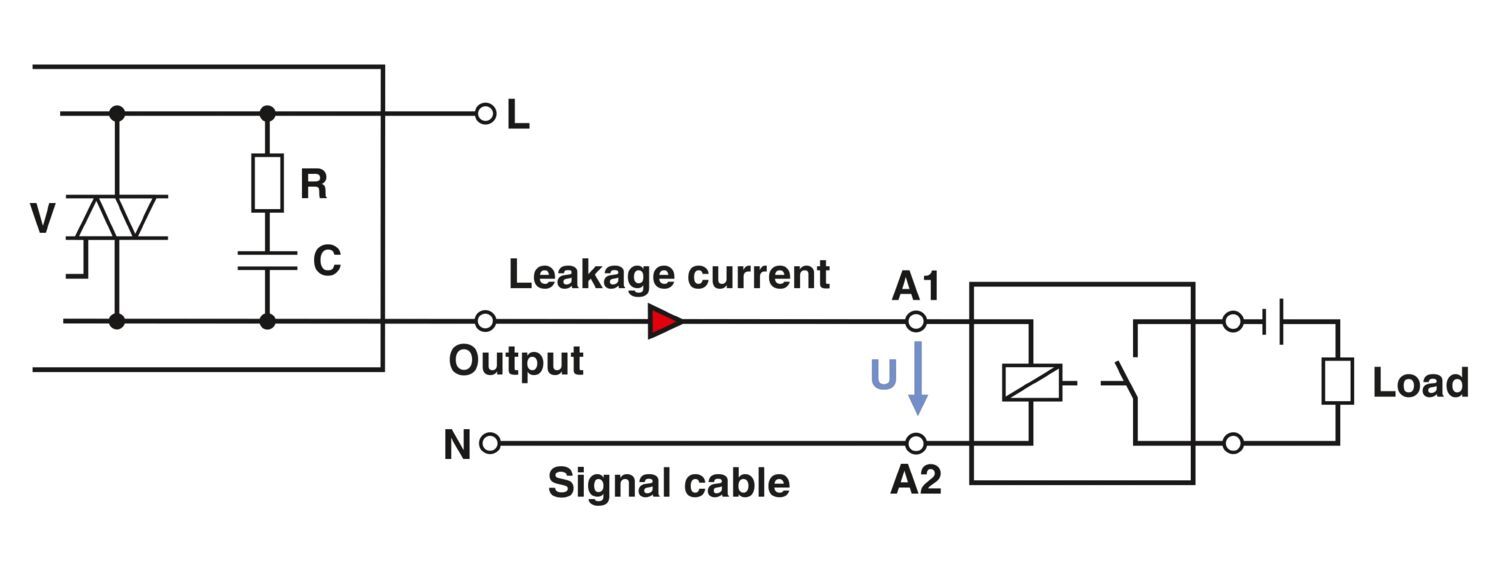

PLC-INTERFACE от тока или напряжения помех на стороне управления. Комплектация: базовая клемма PLC-BSC-120UC/21/SO46 с винтовым зажимом и штекерным мини-реле с силовым контактом до 6 A, 1 перекл. контакт, входное напряжение: 120 В AC
Характеристики
Товар доставляется
да
Предельный ток длительной нагрузки
6 A
Коммутационная способность
2 A (при 24 В, DC13)
Глубина
94 мм
advatnages
Узкая конструкция|Устойчивость к воздействию токов помех|Эффективное подсоединение к системной кабельной разводке с помощью адаптера V8|Безопасная развязка между обмоткой и контактом согласно DIN EN 50178|Герметичные реле по RT-III|Функциональные вставные перемычки
Общая информация
Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC... или FBST 500...,
Для безопасной изоляции соседних модулей необходимо установить разделительную пластину PLC-ATP,
В начале и в конце каждой клеммной колодки PLC установить разделительную пластину PLC-ATP.,
Защита от касания изделия (при напряжении > 25 В AC/60 В DC) должна быть обеспечена создателем установки. Речь идет о встраиваемом устройстве без защиты от непосредственного прикосновения.
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
40,985 g
Вес/шт. (без упаковки)
40,985 g
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/releinyi-modul-plc-rsc-120uc-21-so46-5603593
Тип изделия
Релейный модуль
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,84 Вт
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 Нм ... 0,8 Нм
Длина снятия изоляции
8 мм
Сечение жесткого провода
0,14 мм² ... 2,5 мм²
Сечение проводника AWG
26 ... 14
Сечение гибкого провода
0,14 мм² ... 2,5 мм²
Ширина
6,2 мм
Высота
80 мм,
≤ 2000 м
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-40 °C ... 55 °C
Температура окружающей среды (хранение/транспорт)
-40 °C ... 85 °C
Тип монтажа
Установка на монтажную рейку
Номер артикула
5603593
Ценовая группа
DK622M
Номер таможенного тарифа
85364900
Страна происхождения
DE
downloads
https://www.phoenixcontact.com/product/product/NTYwMzU5Mw/downloads/7976431?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/NTYwMzU5Mw/downloads/8027095?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
https://www.phoenixcontact.com/ru-pc/produkty/bazovyi-modul-plc-bsc-120uc-21-so46-2980319, https://www.phoenixcontact.com/ru-pc/produkty/odinocnoe-rele-rel-mr-60dc-21-2961118
count
0
Серия изделий
PLC-INTERFACE
Маркировка
ISA-S71.04. G3 Harsh Group
Расчетное напряжение изоляции
250 В AC
Применение
Помехоподавляющий фильтр
Режим работы
100 % ED
Долговечность механическая
2x 107 коммутационных циклов
Изоляция
Безопасное разделение, усиленная изоляция
Состояние обслуживания данных
Состояние обслуживания данных
Дата последней ревизии данных
12.09.2025
Испытательное напряжение (Обмотка/контакт)
4 кВ AC (50 Гц, 1 мин., обмотка/контакт)
Стандарты / нормативные документы
Стандарты / нормативные документы,
DIN EN 50178,
EN 50178
Активная часть
Активная часть
Входное номинальное напряжение UN
120 В AC

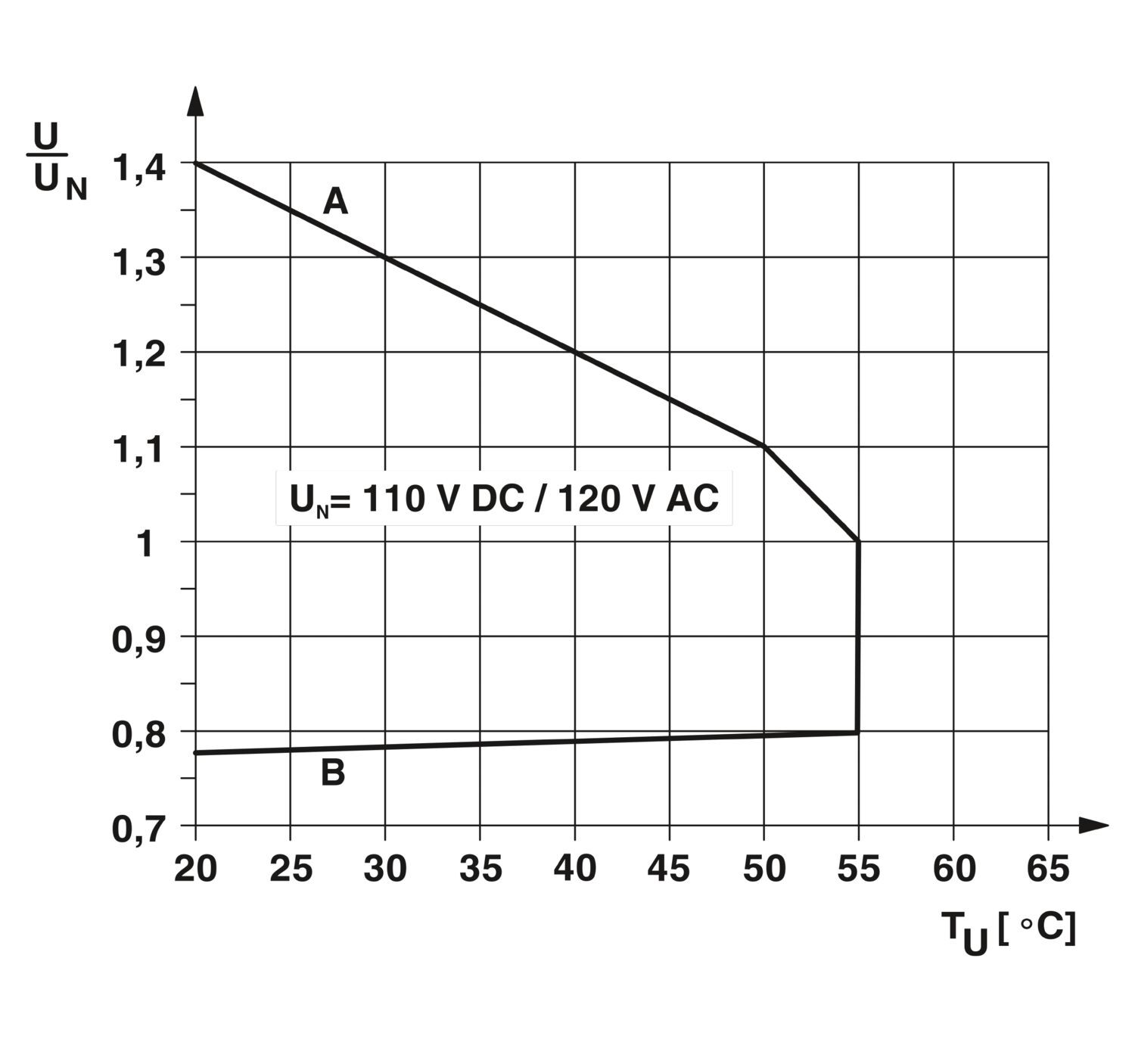

Диапазон входных напряжений
93,6 В AC ... 168 В AC (20 °C)
Номинальное напряжение (вставное электромеханическое реле)
60 В DC
Логика работы привода
с одним устойчивым положением
Привод (полярность)
поляризованный
Типовой входной ток при UN
7 мА (50 Гц)
Время срабатывания, типовое
7 мс
Время возврата, типовое
20 мс

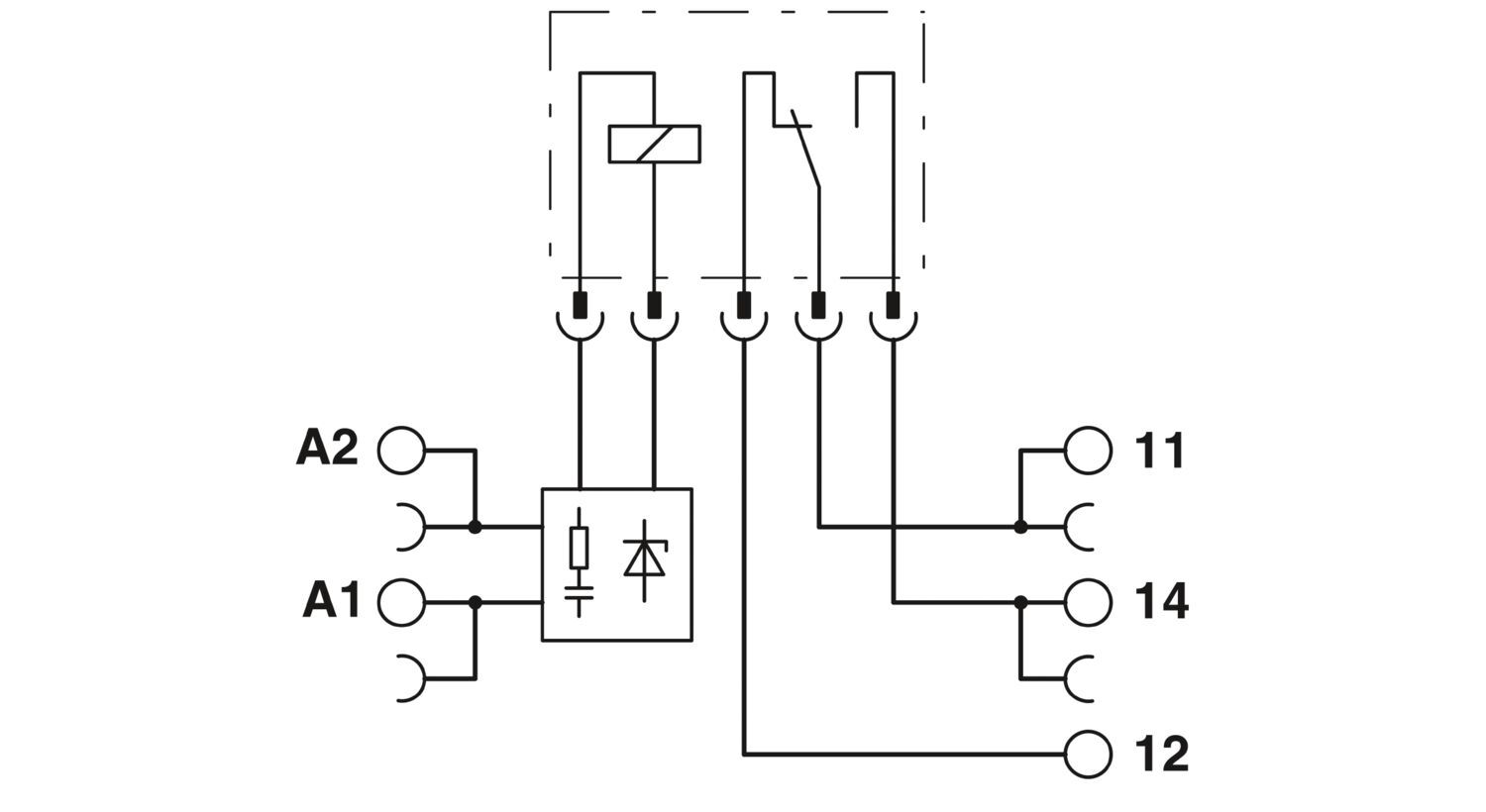

Защитная схема
Мостиковый выпрямитель
Коммутация
Коммутация
Исполнение контакта
1 переключающий контакт
Тип коммутационного контакта
Одинарный контакт
Материал контакта
AgSnO
Максимальное напряжение переключения
250 В AC/DC (Если напряжение между одинаковыми клеммами расположенных рядом модулей превышает 250 В (L1, L2, L3), то необходимо установить разделительную пластину PLC-ATP. Затем мостовое соединение потенциалов производится с помощью FBST 8-PLC...или...FBST 500...)
Минимальное напряжение переключения
5 В (100 мА)
Максимальный пусковой ток
10 A (4 с)
Минимальный коммутационный ток
10 мА (12 B)

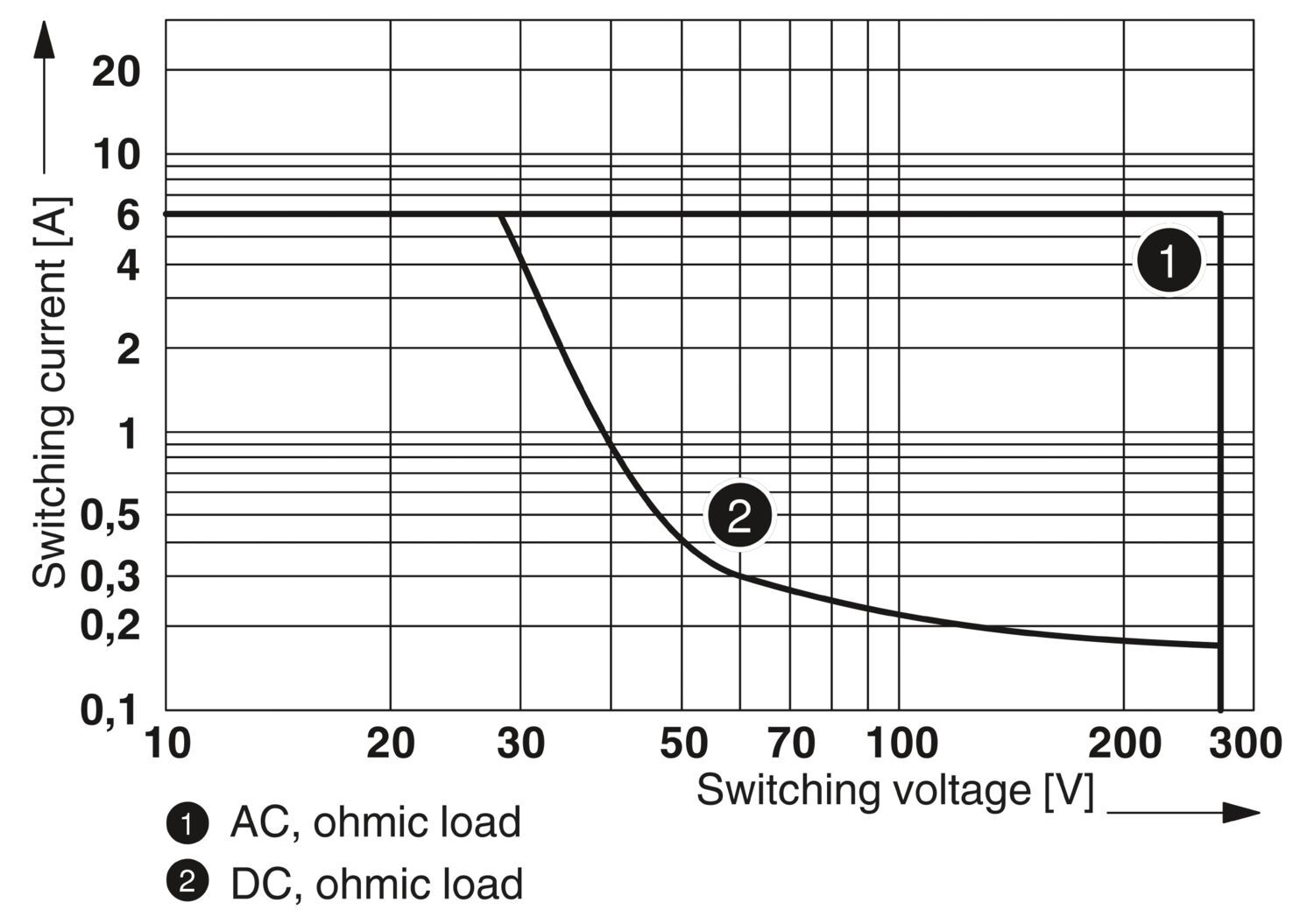

Мощность отключения (активная нагрузка), максимальная
140 Вт (24 В DC)
Коммутационная способность минимальная
0,12 Вт
Класс воспламеняемости согласно UL 94 (Корпуса)
V0 (Корпус)
Степень защиты (Реле)
RT III (Реле)
Степень защиты (Установочный блок реле)
IP20 (Установочный блок реле)
Степень защиты (Место установки)
IP54 (Место установки)
Испытание вредными газами
Испытание вредными газами
Указания по монтажу
устанавливаются в ряд без промежутков
Монтажное положение
на выбор
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Изоляционные характеристики: Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Воздушный путь и путь утечки между цепями
Частота сети
50/60 Гц
Напряжение отпускания, тип.
50 В AC
Индикатор состояния
СИД (желт.)
