Описание

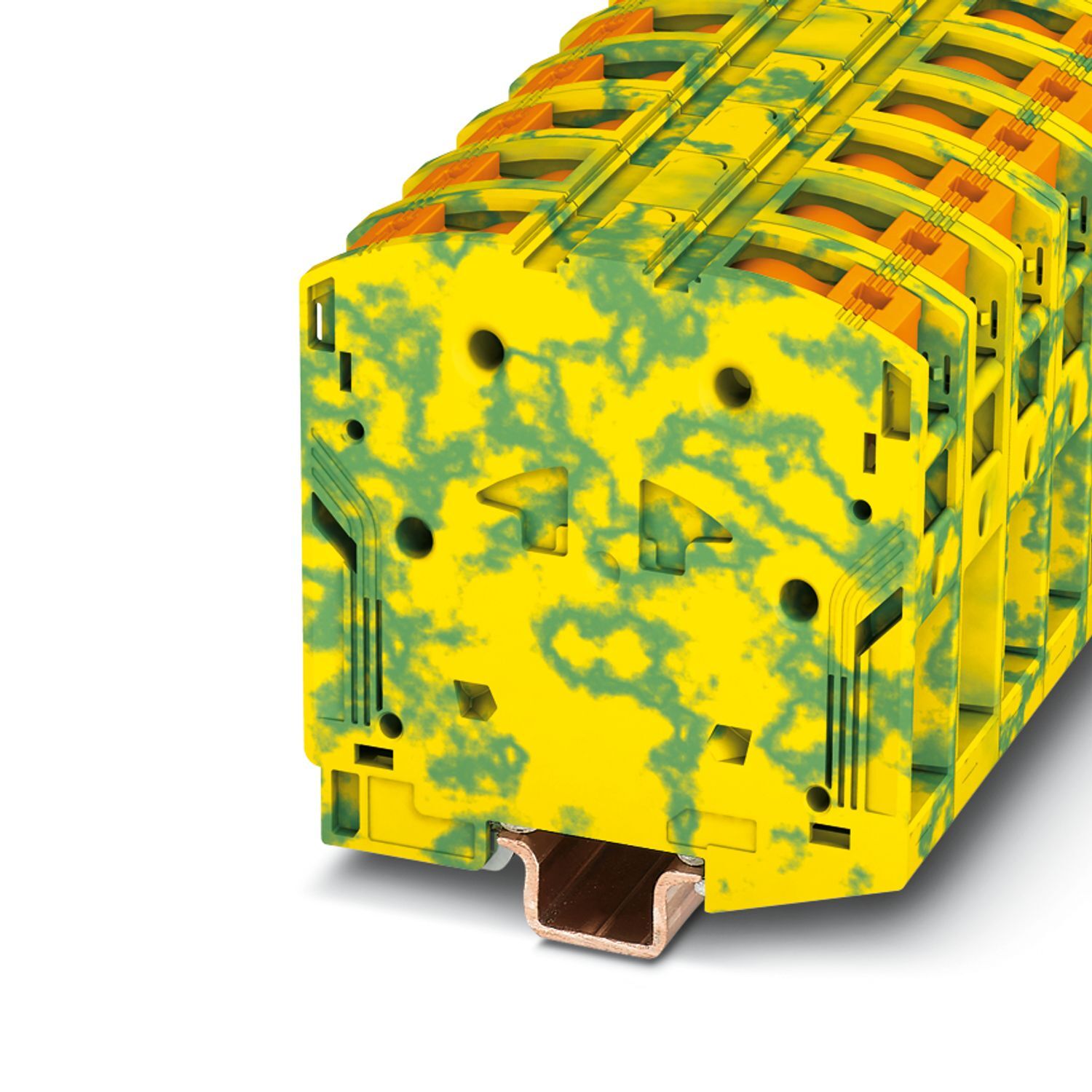

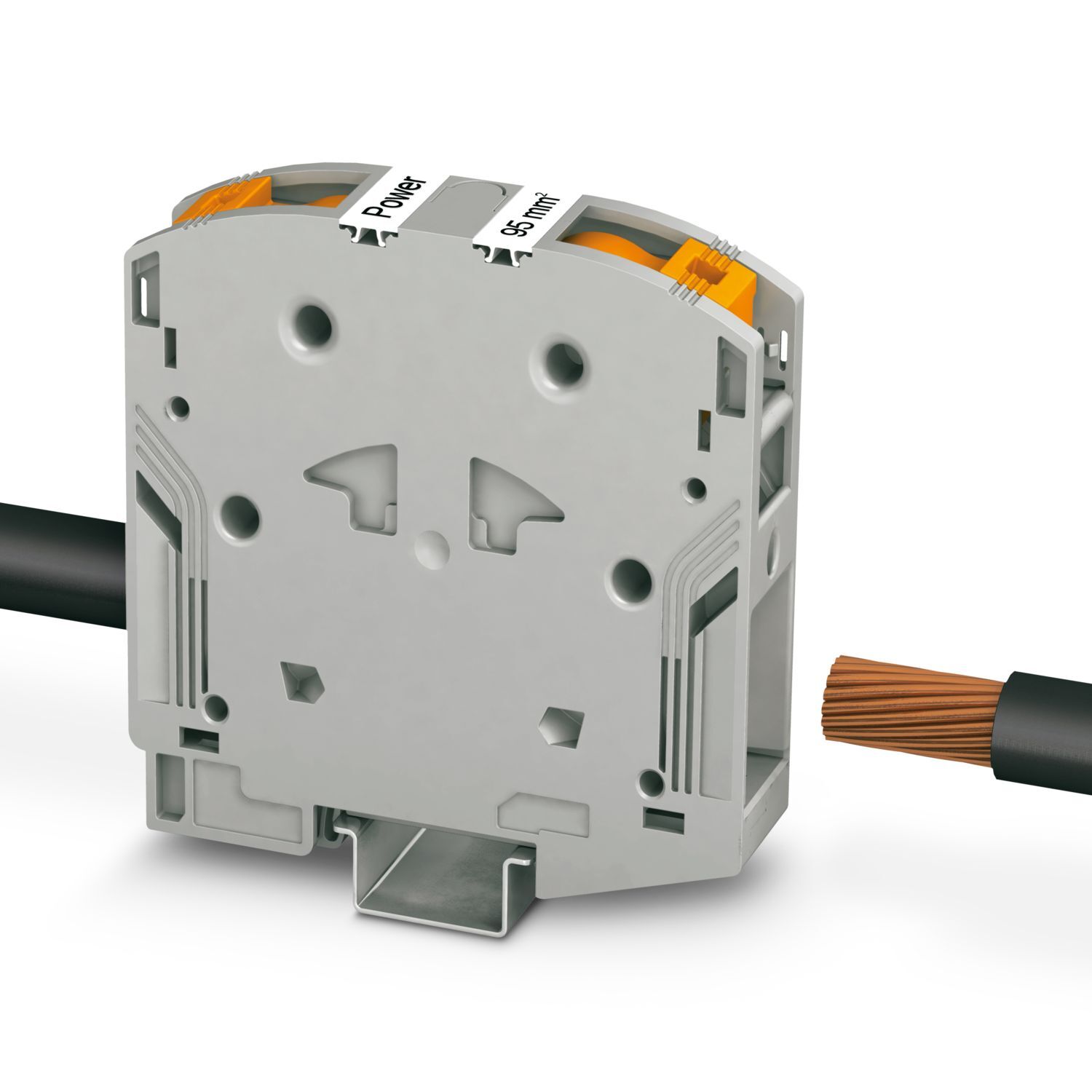

Заземляющая клемма, количество точек подсоединения: 2, полюсов: 1, тип подключения: Подключение PowerTurn, Расчетное сечение: 95 мм2, cечение: 25 мм2 - 95 мм2, тип монтажа: Медная несущая рейка 2,3 мм, цвет: желто-зел.
Характеристики
Номинальное сечение
95 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages

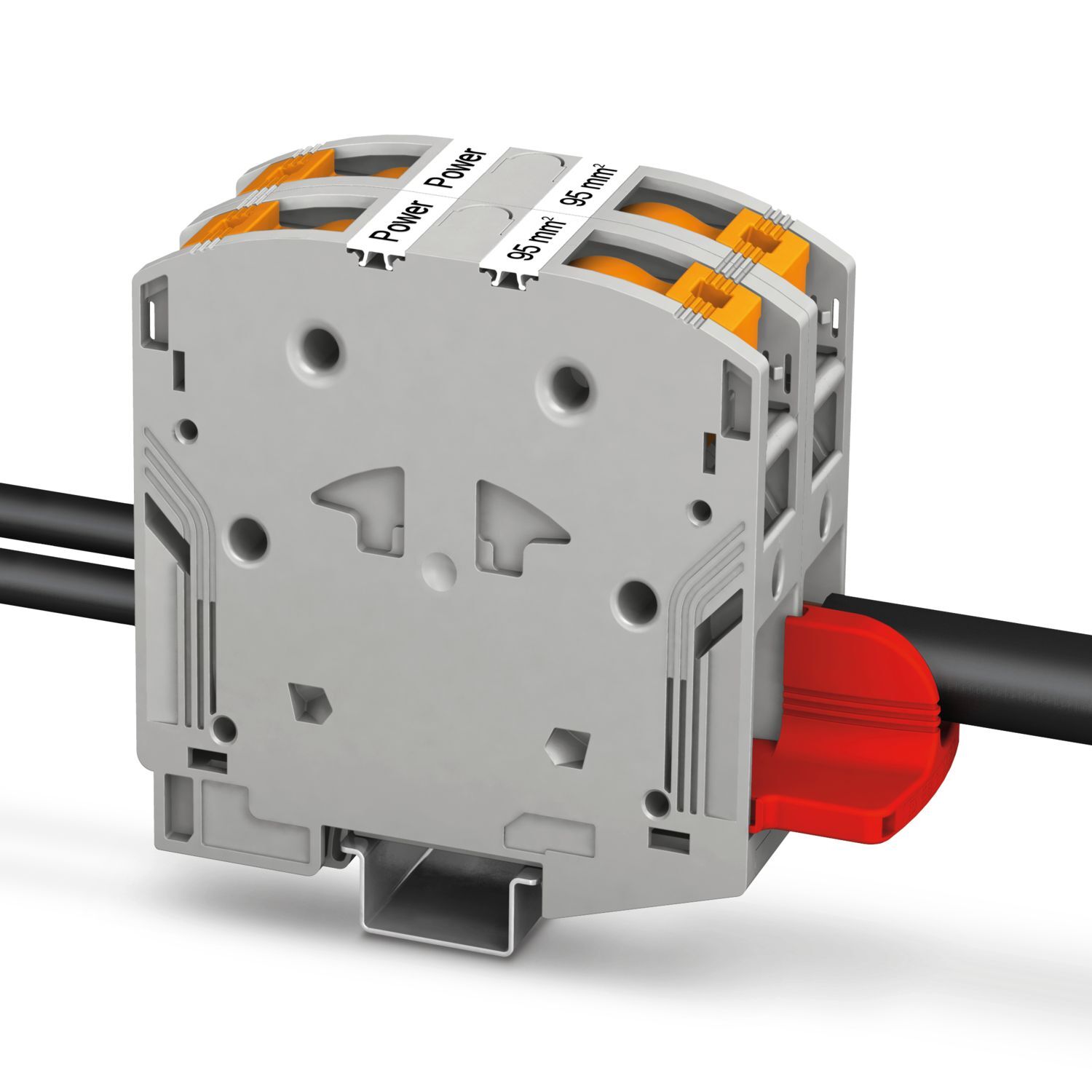

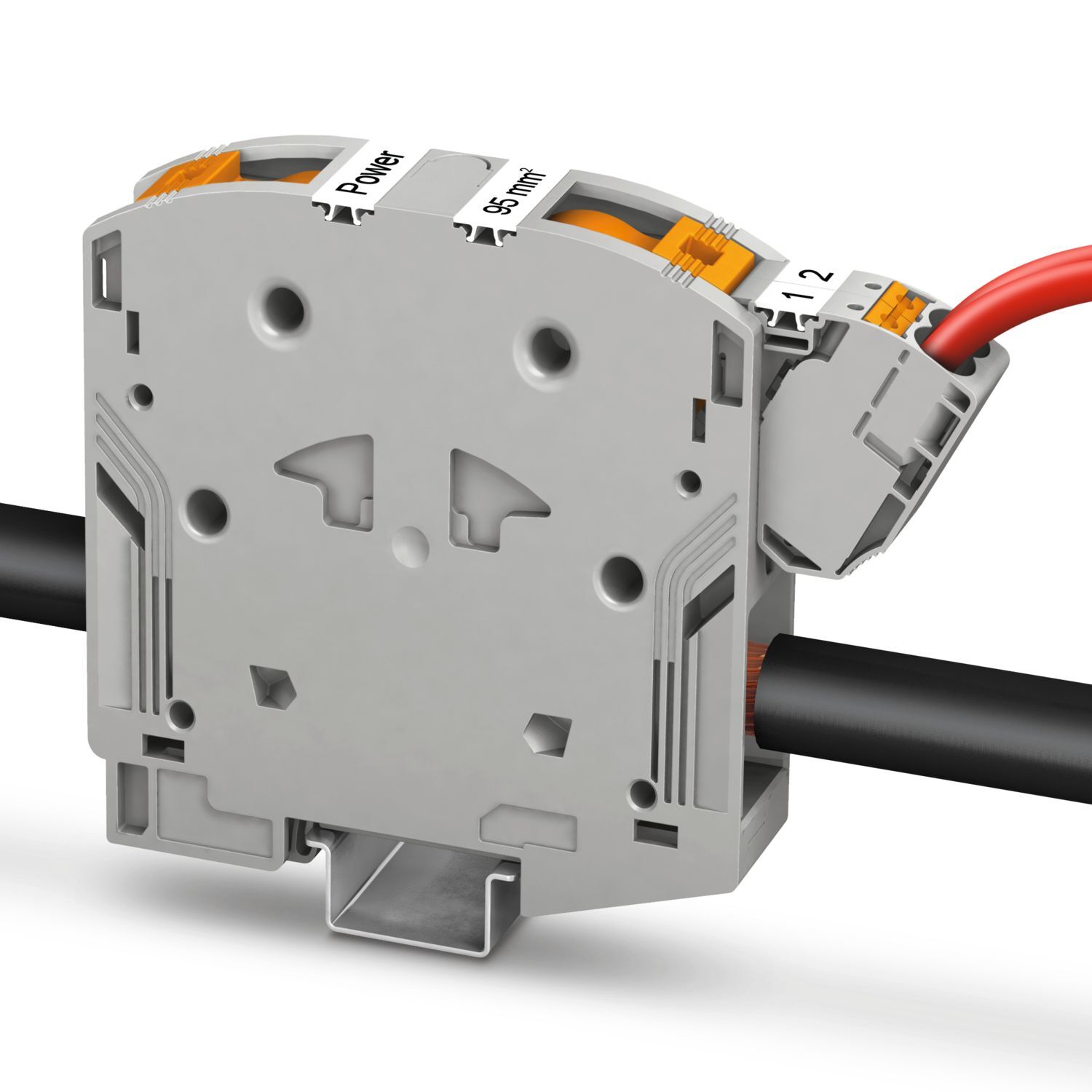

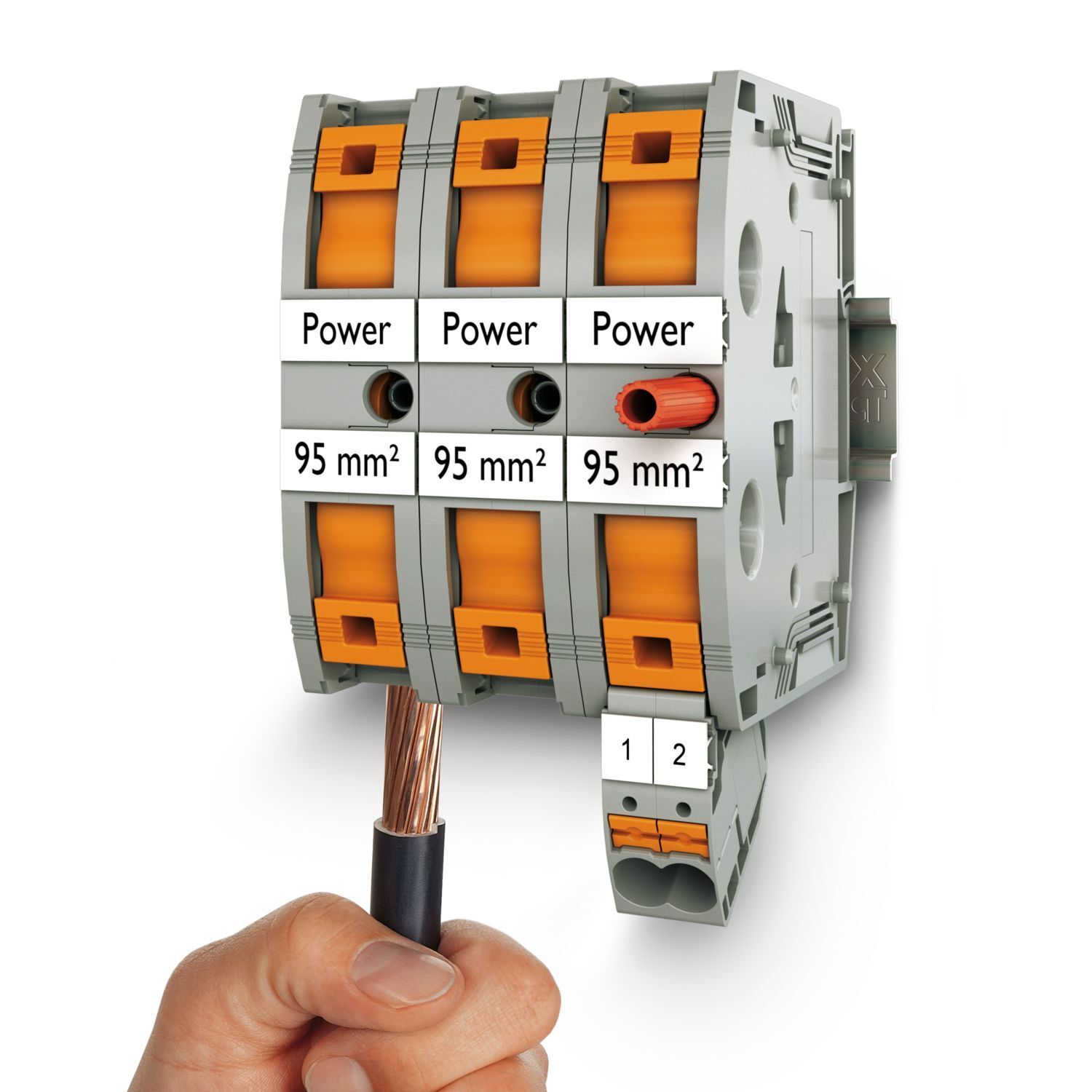

Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов|Компактная конструкция позволяет выполнять кабельную разводку в ограниченном пространстве.|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Кроме имеющегося контрольного отвода можно подключить отводные клеммы, обеспечивающие возможность подсоединения двух дополнительных контрольных проводов.|Опробовано для железнодорожного транспорта
Упаковочная единица
3
Минимальное количество, предусмотренное условиями заказа
3
Вес/шт. (с упаковкой)
328 g
Вес/шт. (без упаковки)
302 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-ptpower-95-pe-3260106
Тип изделия
Заземляющая клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
7,54 Вт
Количество точек подключения на ярус
2
Тип подключения
Подключение PowerTurn

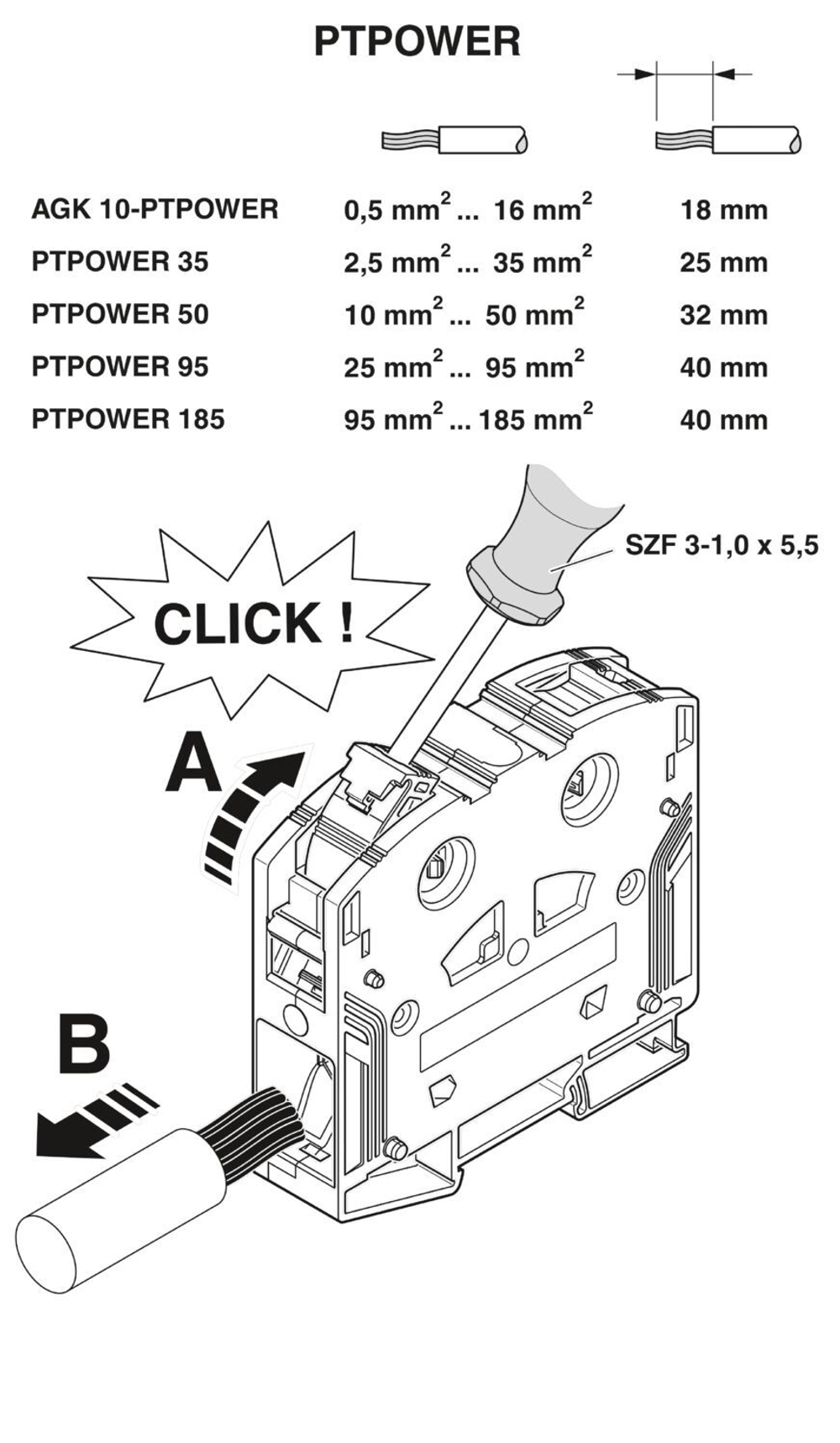

Длина снятия изоляции
40 мм
Сечение жесткого провода
25 мм² ... 95 мм²
Сечение проводника AWG
2 ... 3/0 (пересчитано согласно МЭК)
Сечение гибкого провода
25 мм² ... 95 мм²
Сечение гибкого проводника [AWG]
2 ... 3/0 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
25 мм² ... 95 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
25 мм² ... 95 мм²
Сечение с жесткой гребенчатой перемычкой
70 мм²
Сечение с гибкой гребенчатой перемычкой
70 мм²
Ширина
25 мм
Высота
105,5 мм
Глубина на NS 35/15
108,7 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
Медная несущая рейка 2,3 мм
Номер артикула
3260106
Ценовая группа
BE2221
Номер таможенного тарифа
85369010
Страна происхождения
TR
downloads
https://www.phoenixcontact.com/product/product/MzI2MDEwNg/downloads/9868593?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzI2MDEwNg/downloads/9870409?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Допустим монтаж только на медной несущей рейке 2,3 мм
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1206612 SZF 3-1,0X5,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
4/0
Возможности подключения, жесткие проводники
25 мм² ... 95 мм²
Сечение подключаемого провода AWG
4 ... 4/0
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Область применения
Железнодорожная индустрия
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.
25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.
95 мм²
Однопроводное соединение / точка подключения гибкая с наконечником без пластиковой втулки AWG
4 ... 4/0
Длина кабельных наконечников
40 мм
Все характеристики
