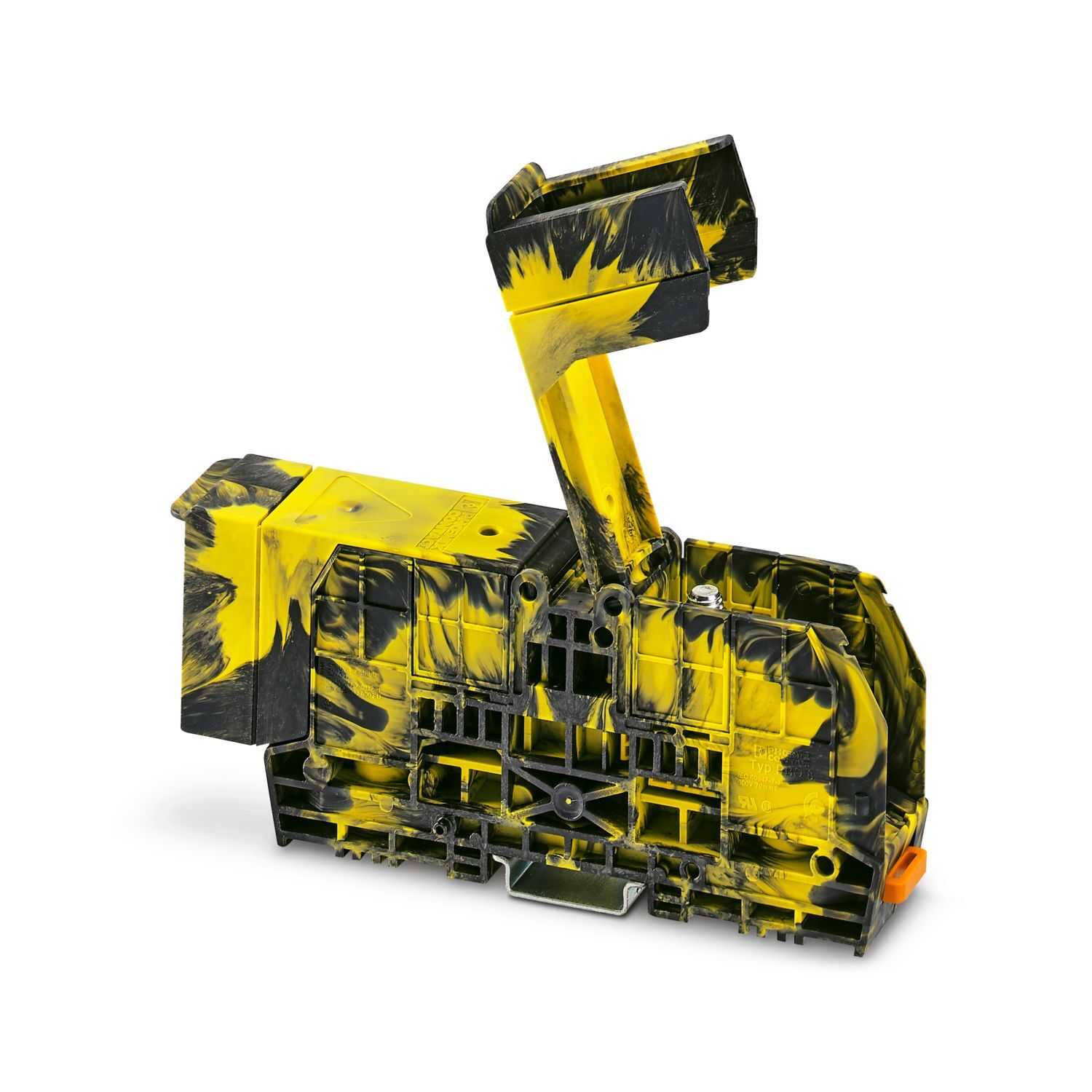

3247975 - RBO 8-FE-HC - Болтовые клеммы

Name: 3247975 - RBO 8-FE-HC - Болтовые клеммы
SKU: 3247975 - RBO 8-FE-HC
Price: 3382.19 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

70 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Глубина:

66 мм

advatnages:

Монтаж на обычных несущих рейках или прямо в распределительной коробке|Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

195,6 g

Вес/шт. (без упаковки):

176,92 g

Цвет:

многоцветный

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rbo-8-fe-hc-3247975

Тип изделия:

Болтовые клеммы

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

6,27 Вт

Количество точек подключения на ярус:

Тип подключения:

Болтовые клеммы

Резьба винтов:

Момент затяжки:

6 ... 12 Нм

Длина снятия изоляции:

Длина снятия изоляции зависит от указания производителя кабельных наконечников.

2 гибких провода одинакового сечения:

2,5 мм² ... 70 мм²

Номинальный ток:

192 A

Максимальный ток нагрузки:

192 A (для кабеля сечением 70 мм² Поперечное сечение), 187 A

Номинальное напряжение:

1500 В

Ширина:

14 мм, 24 мм, 22 мм, 29 мм

Высота:

184 мм

Глубина на NS 35/7,5:

67 мм

Глубина на NS 35/15:

74,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Нет

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3247975

Ценовая группа:

BE4412

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzI0Nzk3NQ/downloads/8099839?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzI0Nzk3NQ/downloads/8101027?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Серия изделий:

RBO

Подключение согласно стандарту:

МЭК 60947-7-1, DIN 46234:1980-03, DIN 46237:1970-07, DIN 46235:1983-07

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2,2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

10 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

70 мм² /10,4 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

0800886 E/NS 35 N

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

6 Нм ... 12 Нм

Номинальное сечение AWG:

2/0

Сечение подключаемого провода AWG:

12 ... 2/0

Возможности подключения, гибкие проводники:

2,5 мм² ... 70 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2022-06, DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 5г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Список перемычек:

/ RBO 8-VS 2 / 3213179

Данные перемычки:

187 A (70 мм²)

Повышение температуры Ex:

40 К (187 A / 70 мм²)

при перемыкании перемычкой:

690 В

Расчетное напряжение изоляции:

630 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

690 В

Расчетный ток:

187 A

Контактное сопротивление:

0,06 мΩ

2 гибких провода одинакового сечения AWG:

12 ... 2/0

Подсоединение кабельного наконечника DIN 46234:1980-03:

Подсоединение кабельного наконечника DIN 46234:1980-03

Сечение:

2,5 мм² ... 6 мм², 2,5 мм² ... 70 мм², 16 мм² ... 70 мм²

Сечение AWG:

(пересчитано согласно МЭК)

Наружный диаметр:

8,4 мм

Диаметр болта:

8 мм

Цвет маркировки, круглый кабельный наконечник : синий:

2,5 мм²

Цвет маркировки, круглый кабельный наконечник : желтый:

6 мм²

Область применения:

Железнодорожная индустрия

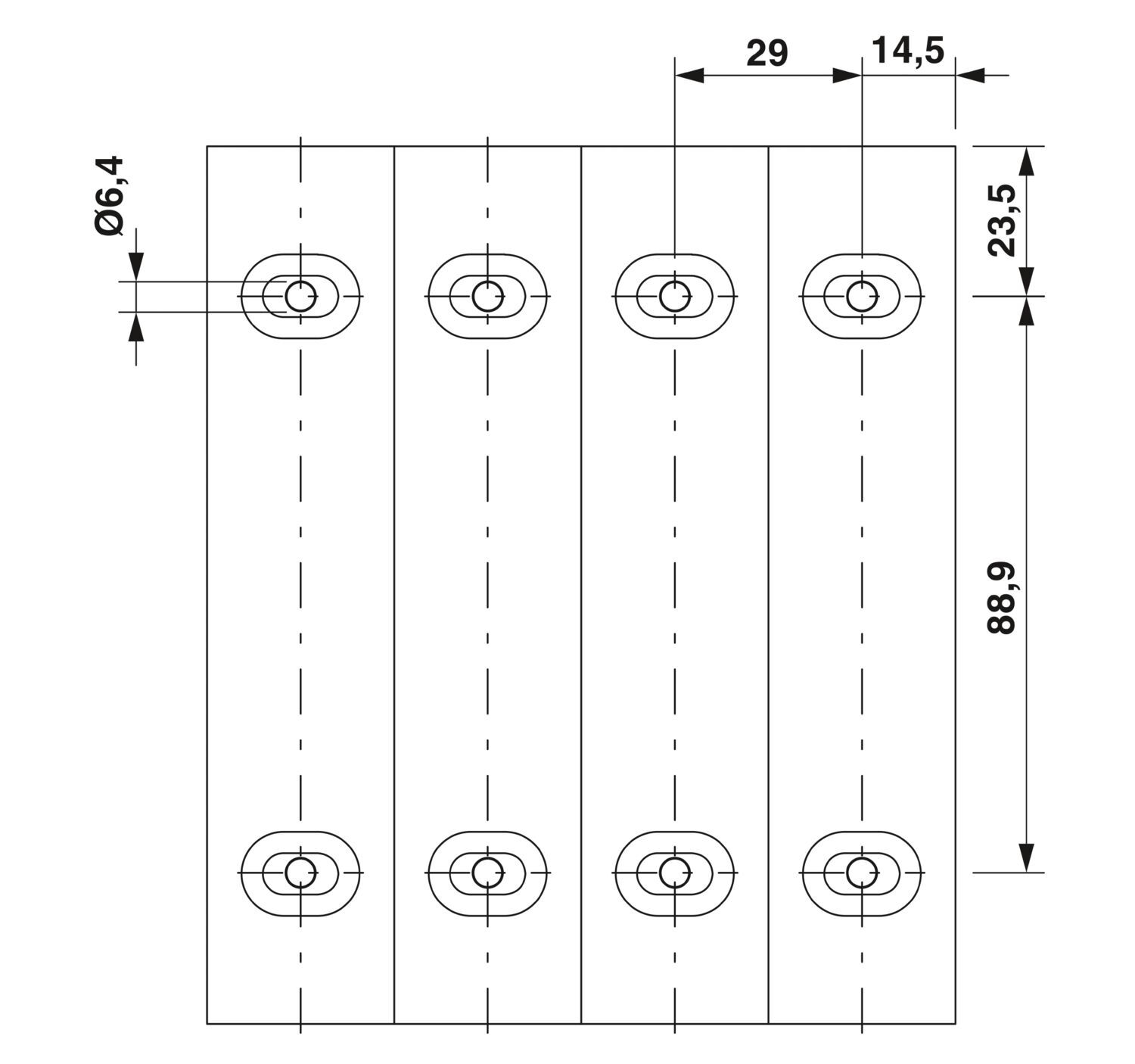

Диаметр отверстий:

6,4 мм

Размер шага:

29 мм

Длина болта:

20,5 мм

Стойкость к кратковременным токам 70 мм²:

8,4 кA

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Болтовые клеммы, номинальное напряжение: 1500 В, номинальный ток: 192 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 70 мм2, тип монтажа: NS 35/7,5, NS 35/15, непосредственное резьбовое, цвет: черный/желтый
