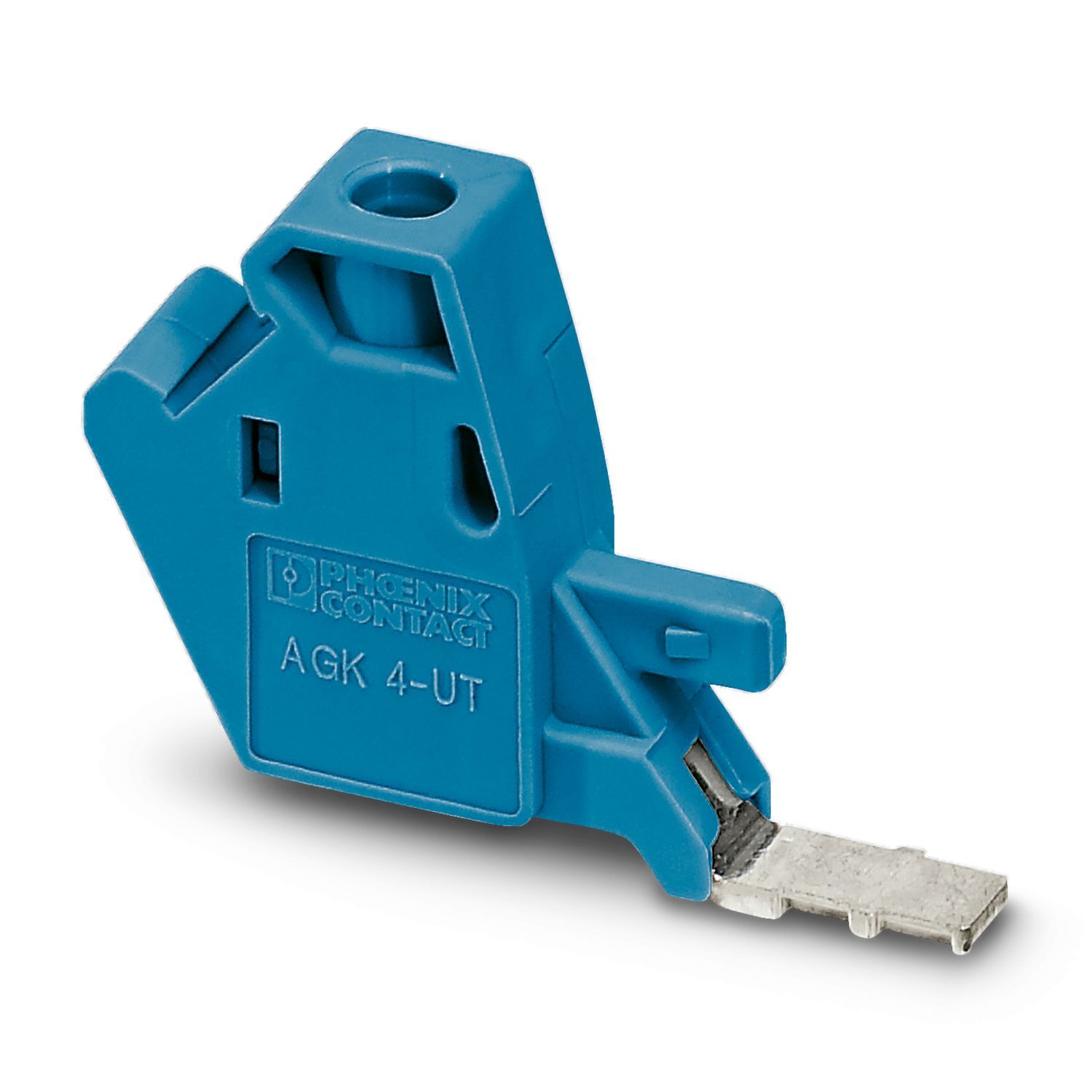

3245095 - AGK 4-UT 10 BU - Клеммы-отводы

Name: 3245095 - AGK 4-UT 10 BU - Клеммы-отводы
SKU: 3245095 - AGK 4-UT 10 BU
Price: 123456789.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

4 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

5,649 g

Вес/шт. (без упаковки):

5,053 g

Цвет:

синий

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/klemmy-otvody-agk-4-ut-10-bu-3245095

Тип изделия:

Клеммы-отводы

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Расчетное импульсное напряжение:

8 кВ

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,6 ... 0,8 Нм

Длина снятия изоляции:

9 мм

Калиберная пробка:

Сечение жесткого провода:

0,14 мм² ... 6 мм²

Сечение проводника AWG:

26 ... 10 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,14 мм² ... 4 мм²

Сечение гибкого проводника [AWG]:

26 ... 12 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 4 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 4 мм²

2 жестких провода одинакового сечения:

0,14 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,14 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

Номинальный ток:

32 A (для кабеля сечением 4 мм² Поперечное сечение)

Максимальный ток нагрузки:

41 A (для кабеля сечением 6 мм²), 41 A

Номинальное напряжение:

1000 В

Ширина:

8,2 мм

Высота:

34,7 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Нет

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

на основной элемент

Номер артикула:

3245095

Ценовая группа:

BE1ZWX

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzI0NTA5NQ/downloads/8405096?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzI0NTA5NQ/downloads/8405450?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

Подключение согласно стандарту:

МЭК/EN 60079-7

Статическое использование изоляционного материала на холоде:

-60 °C

Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21)):

130 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Калориметрическая теплоотдача NFPA 130 (ASTM E 1354):

28 MJ/kg

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Указание:

Позаказное производство (возврат невозможен)

Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки):

0,5 мм² ... 1 мм²

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

1204517 SZF 1-0,6X3,5

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

0,6 Нм ... 0,8 Нм

Номинальное сечение AWG:

12, 10

Возможности подключения, жесткие проводники:

0,14 мм² ... 6 мм²

Сечение подключаемого провода AWG:

26 ... 12, 26 ... 10

Возможности подключения, гибкие проводники:

0,14 мм² ... 4 мм²

Повышение температуры Ex:

40 К (34 A/4 мм²)

Расчетное напряжение изоляции:

400 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

440 В

Расчетный ток:

32 A

Контактное сопротивление:

0,42 мΩ

2 жестких провода одинакового сечения AWG:

26 ... 16

2 гибких провода одинакового сечения AWG:

26 ... 16

Обозначение протокола испытаний:

KEMA 04ATEX2048 U

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Клеммы-отводы, номинальное напряжение: 1000 В, номинальный ток: 32 A, количество точек подсоединения: 1, тип подключения: Винтовые зажимы, cечение: 0,14 мм2 - 6 мм2, тип монтажа: на основной элемент, цвет: синий
