Описание

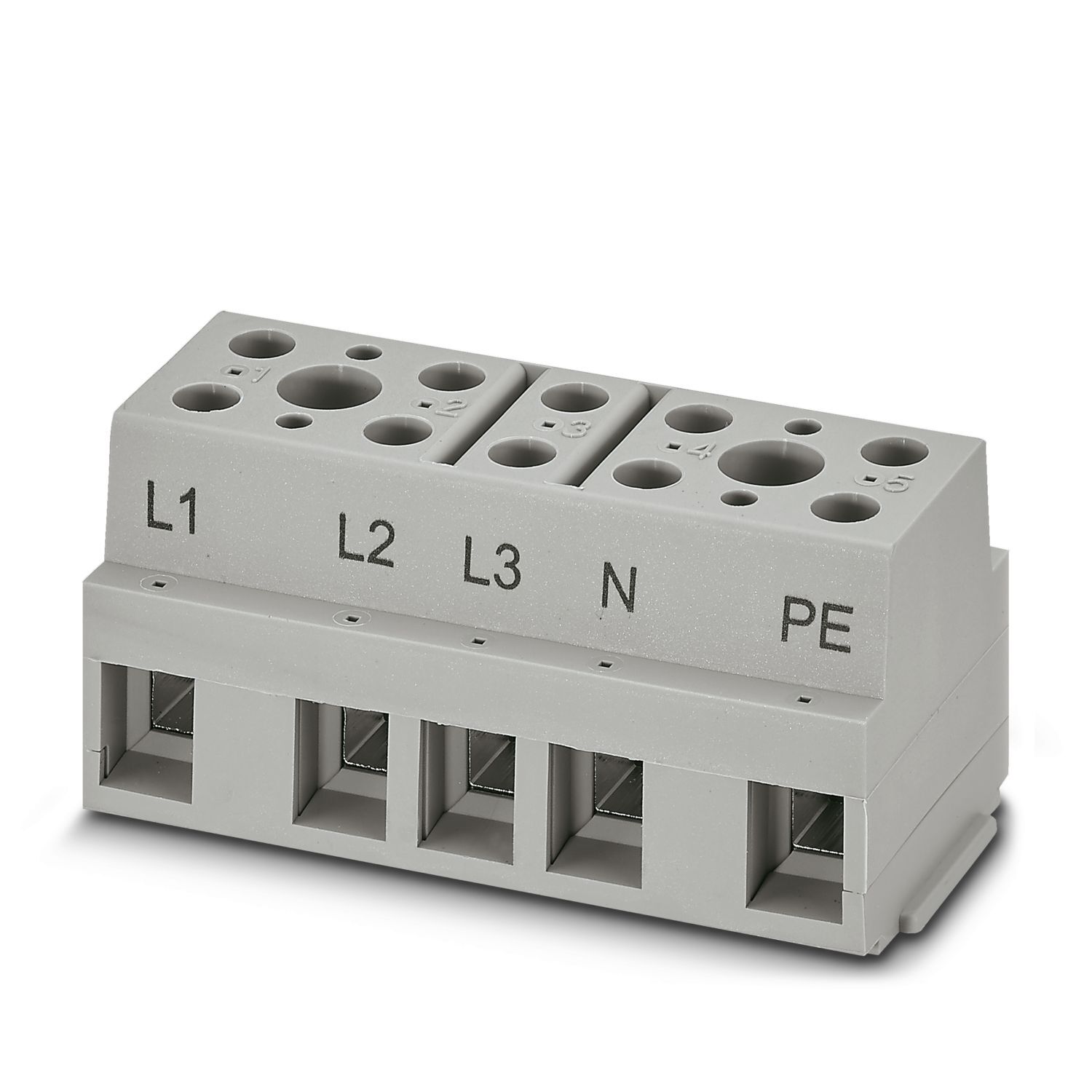

Клемма, номинальное напряжение: 800 В, номинальный ток: 57 A, количество точек подсоединения: 10, полюсов: 5, тип подключения: Винтовые зажимы, Расчетное сечение: 10 мм2, cечение: 0,5 мм2 - 16 мм2, тип монтажа: непосредственное резьбовое, цвет: cерый
Характеристики
Номинальное сечение
10 мм²
Количество рядов
1
Количество точек подключения
10
Товар доставляется
да
advatnages
Защита от прикосновений
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
1
Вес/шт. (с упаковкой)
88,86 g
Вес/шт. (без упаковки)
88,86 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-g-10-5-bdl1l2l3npe-3244711
Тип изделия
Проходная клемма
Потенциалы
5
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,82 Вт
Количество точек подключения на ярус
10
Тип подключения
Винтовые зажимы
Резьба винтов
M4
Момент затяжки
1,5 ... 1,8 Нм
Длина снятия изоляции
12 мм
Калиберная пробка
A3
Сечение жесткого провода
0,5 мм² ... 16 мм²
Сечение проводника AWG
20 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 16 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 16 мм²
Номинальный ток
57 A
Максимальный ток нагрузки
76 A (для кабеля сечением 16 мм² Поперечное сечение)
Номинальное напряжение
800 В

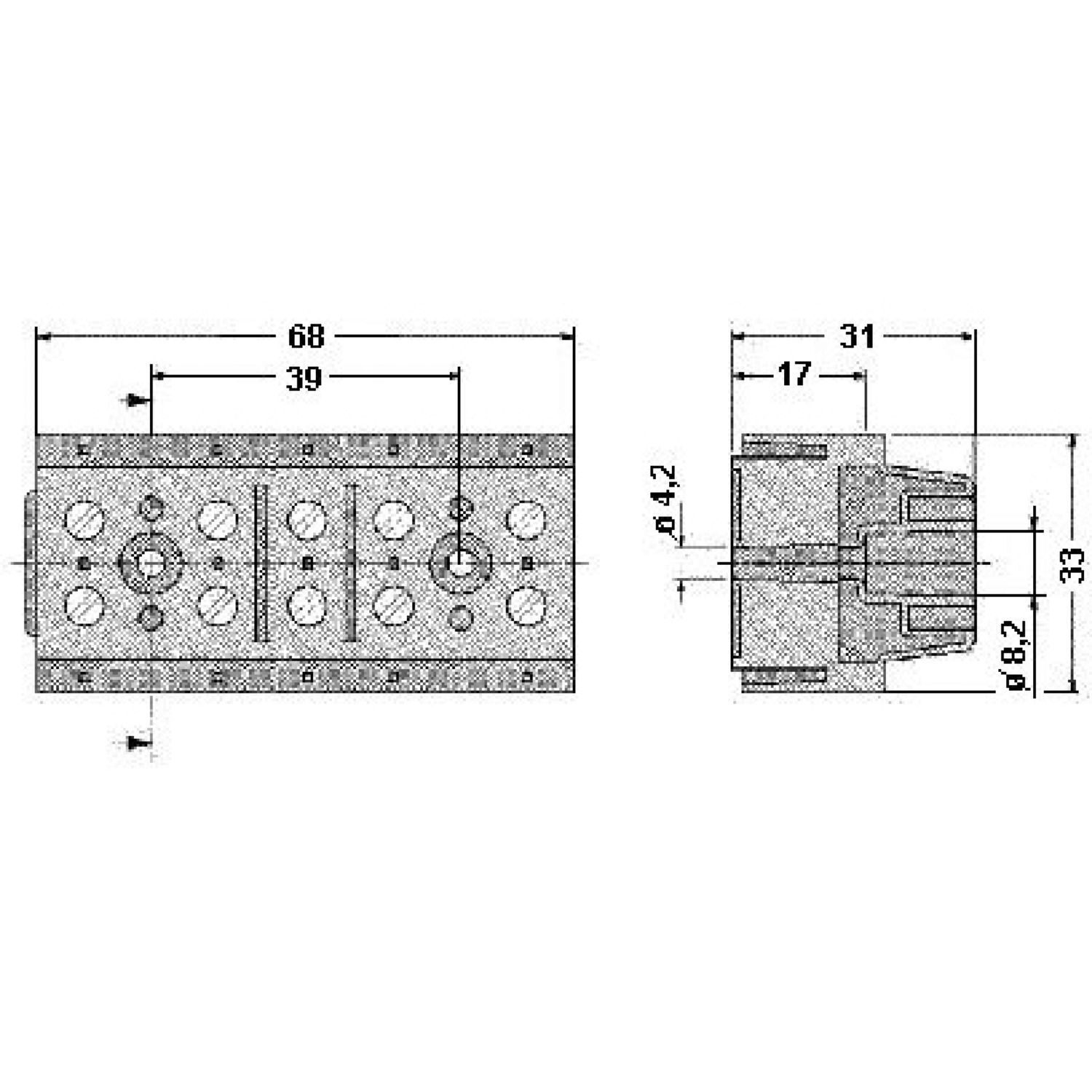

Ширина
68 мм
Высота
31 мм
Класс воспламеняемости согласно UL 94
V2
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
непосредственное резьбовое
Номер артикула
3244711
Ценовая группа
BE1265
Номер таможенного тарифа
85369010
Страна происхождения
TR
downloads
https://www.phoenixcontact.com/product/product/MzI0NDcxMQ/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzI0NDcxMQ/downloads/?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
compatible_products
https://www.phoenixcontact.com/ru-pc/produkty/markirovka-dla-klemmnyh-modulei-bn-wh-1401404, https://www.phoenixcontact.com/ru-pc/produkty/otvertka-szs-10x40-vde-1205066
count
0
Подключение согласно стандарту
МЭК 60947-7-1
Полюсов
5
