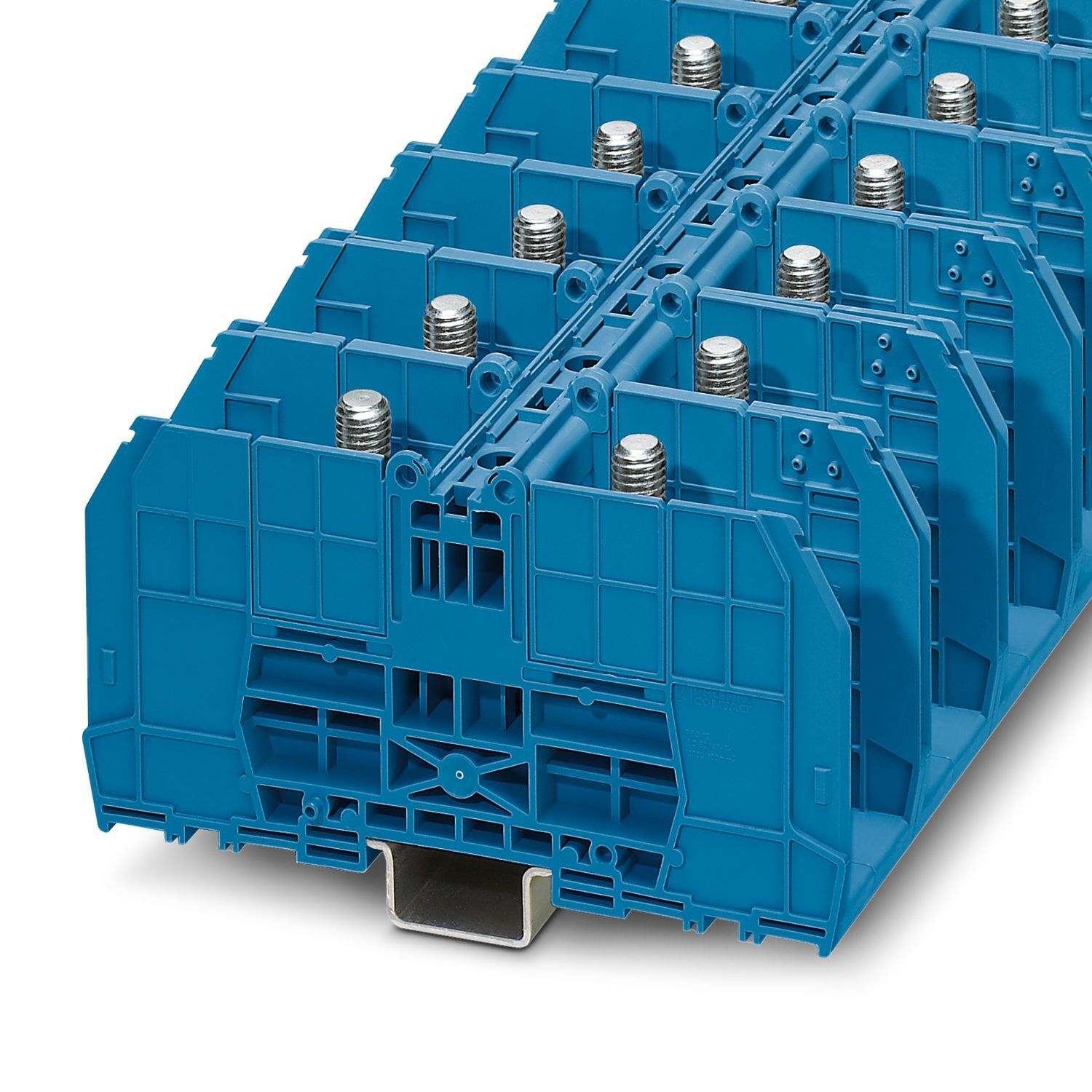

3244616 - RBO 10 BU - Болтовые клеммы

Name: 3244616 - RBO 10 BU - Болтовые клеммы
SKU: 3244616 - RBO 10 BU
Price: 3334.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

150 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

advatnages:

Опробовано для железнодорожного транспорта

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

273,6 g

Вес/шт. (без упаковки):

273,6 g

Цвет:

синий (RAL 5015)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T13:20:12.793

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rbo-10-bu-3244616

Тип изделия:

Болтовые клеммы

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

8 кВ

Макс. мощность потерь при номинальных условиях:

9,55 Вт

Количество точек подключения на ярус:

Тип подключения:

Болтовые клеммы

Резьба винтов:

M10

Момент затяжки:

10 ... 20 Нм

Длина снятия изоляции:

Длина снятия изоляции зависит от указания производителя кабельных наконечников.

2 жестких провода одинакового сечения:

6 мм² ... 150 мм²

2 гибких провода одинакового сечения:

6 мм² ... 150 мм²

Номинальный ток:

309 A

Максимальный ток нагрузки:

309 A (для кабеля сечением 150 мм² Поперечное сечение), 309 A

Номинальное напряжение:

1000 В

Ширина:

18 мм, 30 мм, 34 мм, 41 мм

Высота:

144 мм

Глубина на NS 35/7,5:

77 мм

Глубина на NS 35/15:

84,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Нет

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3244616

Ценовая группа:

BE4412

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzI0NDYxNg/downloads/7974459?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzI0NDYxNg/downloads/8051030?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Серия изделий:

RBO

Подключение согласно стандарту:

МЭК 60947-7-1, DIN 46234:1980-03, DIN 46237:1970-07, DIN 46235:1983-07

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

9,8 кВ, 2,2 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Сила при испытании, заданное значение:

15 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

150 мм² / 15 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 GD Ex eb IIC Gb

Температурный диапазон применения:

-60 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

3247970 HC-RBO 10

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

10 Нм ... 20 Нм

Номинальное сечение AWG:

300 kcmil

Возможности подключения, жесткие проводники:

6 мм² ... 150 мм²

Сечение подключаемого провода AWG:

10 ... 300 kcmil

Возможности подключения, гибкие проводники:

6 мм² ... 150 мм²

Вибрации/ широкополосные шумы:

Вибрации/ широкополосные шумы

Спецификации по испытанию:

DIN EN 50155 (VDE 0115-200):2022-06, DIN EN 50155 (VDE 0115-200):2008-03

Ассортимент:

Испытания на долговечность, категория 2, на поворотной тележке

Частота:

от f1 = 5 Гц до f2 = 250 Гц

ASD-уровень:

6,12 (м/с²)²/Гц

Ускорение:

3,12г, 5г

Продолжительность испытания на 1 ось:

5 ч

Направление испытания:

X-, Y- и Z-ось, X-, Y- и Z-ось (положит. и отрицат.)

Ударопрочность:

Ударопрочность

Форма удара:

Полусинусоида

Продолжительность удара:

30 мс

Количество ударов в 1 направлении:

Список перемычек:

/ RBO 10-VS 2 / 3244643

Данные перемычки:

309 A (150 мм²)

Повышение температуры Ex:

40 К (309 A / 150 mm²)

при перемыкании перемычкой:

1100 В

Расчетное напряжение изоляции:

1000 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

1100 В

Расчетный ток:

309 A

Контактное сопротивление:

0,05 мΩ

2 жестких провода одинакового сечения AWG:

10 ... 300 kcmil

2 гибких провода одинакового сечения AWG:

10 ... 300 kcmil

Подсоединение кабельного наконечника DIN 46234:1980-03:

Подсоединение кабельного наконечника DIN 46234:1980-03

Сечение:

6 мм² ... 150 мм², 16 мм² ... 150 мм², 6 мм² ... 6 мм²

Сечение AWG:

(пересчитано согласно МЭК)

Наружный диаметр:

10,5 мм

Диаметр болта:

10 мм

Цвет маркировки, круглый кабельный наконечник : желтый:

6 мм²

Область применения:

Железнодорожная индустрия

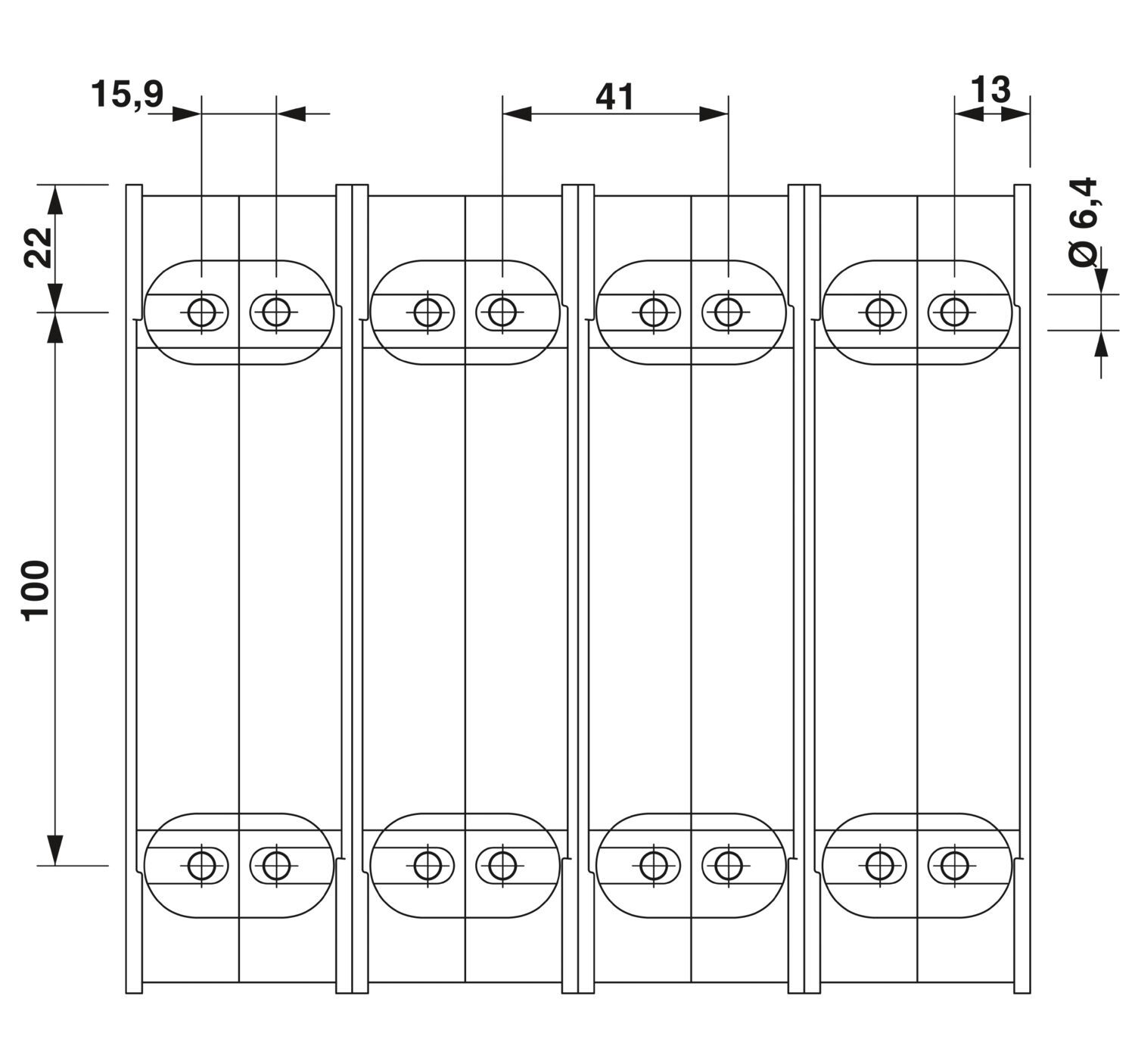

Диаметр отверстий:

6,4 мм

Размер шага:

41 мм

Длина болта:

31 мм

Стойкость к кратковременным токам 150 мм²:

18 кA

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

Болтовые клеммы, номинальное напряжение: 1000 В, номинальный ток: 309 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 150 мм2, 1. ярус, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
