Описание

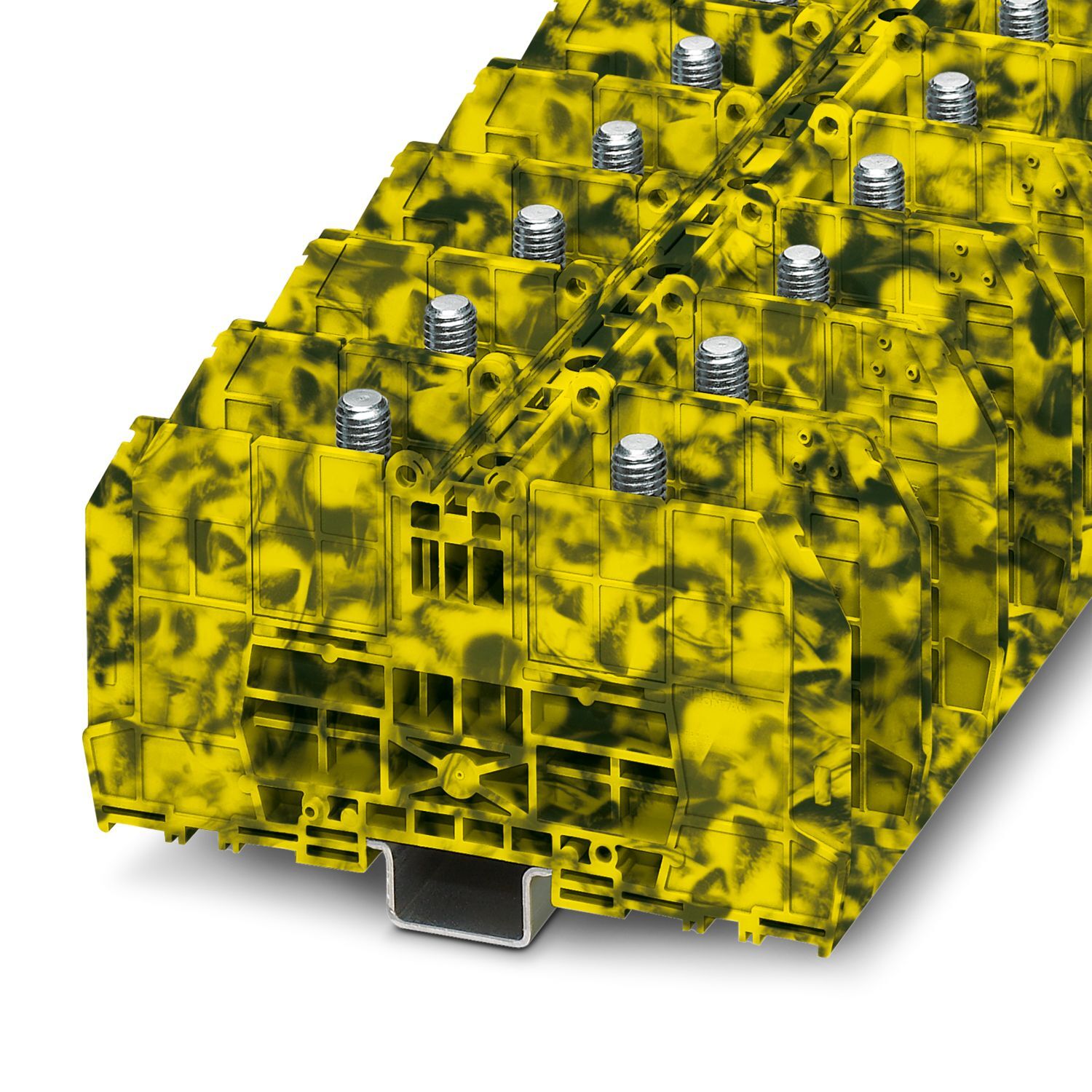

Болтовые клеммы, номинальное напряжение: 1000 В, номинальный ток: 309 A, количество точек подсоединения: 2, полюсов: 1, тип подключения: Болтовые клеммы, Расчетное сечение: 150 мм2, 1. ярус, тип монтажа: NS 35/7,5, NS 35/15, цвет: черный/желтый
Характеристики
Номинальное сечение
150 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages
Опробовано для железнодорожного транспорта
Упаковочная единица
5
Минимальное количество, предусмотренное условиями заказа
5
Вес/шт. (с упаковкой)
273,74 g
Вес/шт. (без упаковки)
273,2 g
Цвет
многоцветный
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/boltovye-klemmy-rbo-10-fe-3244615
Тип изделия
Болтовые клеммы
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
9,55 Вт
Количество точек подключения на ярус
2
Тип подключения
Болтовые клеммы
Резьба винтов
M10
Момент затяжки
10 ... 20 Нм
Длина снятия изоляции
Длина снятия изоляции зависит от указания производителя кабельных наконечников.
2 жестких провода одинакового сечения
6 мм² ... 150 мм²
2 гибких провода одинакового сечения
6 мм² ... 150 мм²
Номинальный ток
309 A
Максимальный ток нагрузки
309 A (для кабеля сечением 150 мм² Поперечное сечение),
309 A
Номинальное напряжение
1000 В
Ширина
18 мм,
30 мм,
34 мм,
41 мм
Высота
144 мм
Глубина на NS 35/7,5
77 мм
Глубина на NS 35/15
84,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3244615
Ценовая группа
BE4412
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzI0NDYxNQ/downloads/7974458?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzI0NDYxNQ/downloads/8088553?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
RBO
Подключение согласно стандарту
МЭК 60947-7-1,
DIN 46234:1980-03,
DIN 46237:1970-07,
DIN 46235:1983-07
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3247970 HC-RBO 10
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
10 Нм ... 20 Нм
Номинальное сечение AWG
300 kcmil
Возможности подключения, жесткие проводники
6 мм² ... 150 мм²
Сечение подключаемого провода AWG
10 ... 300 kcmil
Возможности подключения, гибкие проводники
6 мм² ... 150 мм²
Список перемычек
/ RBO 10-VS 2 / 3244643
Данные перемычки
309 A (150 мм²)
Повышение температуры Ex
40 К (309 A / 150 mm²)
при перемыкании перемычкой
1100 В
Расчетное напряжение изоляции
1000 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
1100 В
Расчетный ток
309 A
Контактное сопротивление
0,05 мΩ
2 жестких провода одинакового сечения AWG
10 ... 300 kcmil
2 гибких провода одинакового сечения AWG
10 ... 300 kcmil
Подсоединение кабельного наконечника DIN 46234:1980-03
Подсоединение кабельного наконечника DIN 46234:1980-03
Сечение
6 мм² ... 150 мм²,
16 мм² ... 150 мм²,
6 мм² ... 6 мм²
Сечение AWG
(пересчитано согласно МЭК)
Наружный диаметр
10,5 мм
Диаметр болта
10 мм
Цвет маркировки, круглый кабельный наконечник : желтый
6 мм²
Область применения
Железнодорожная индустрия

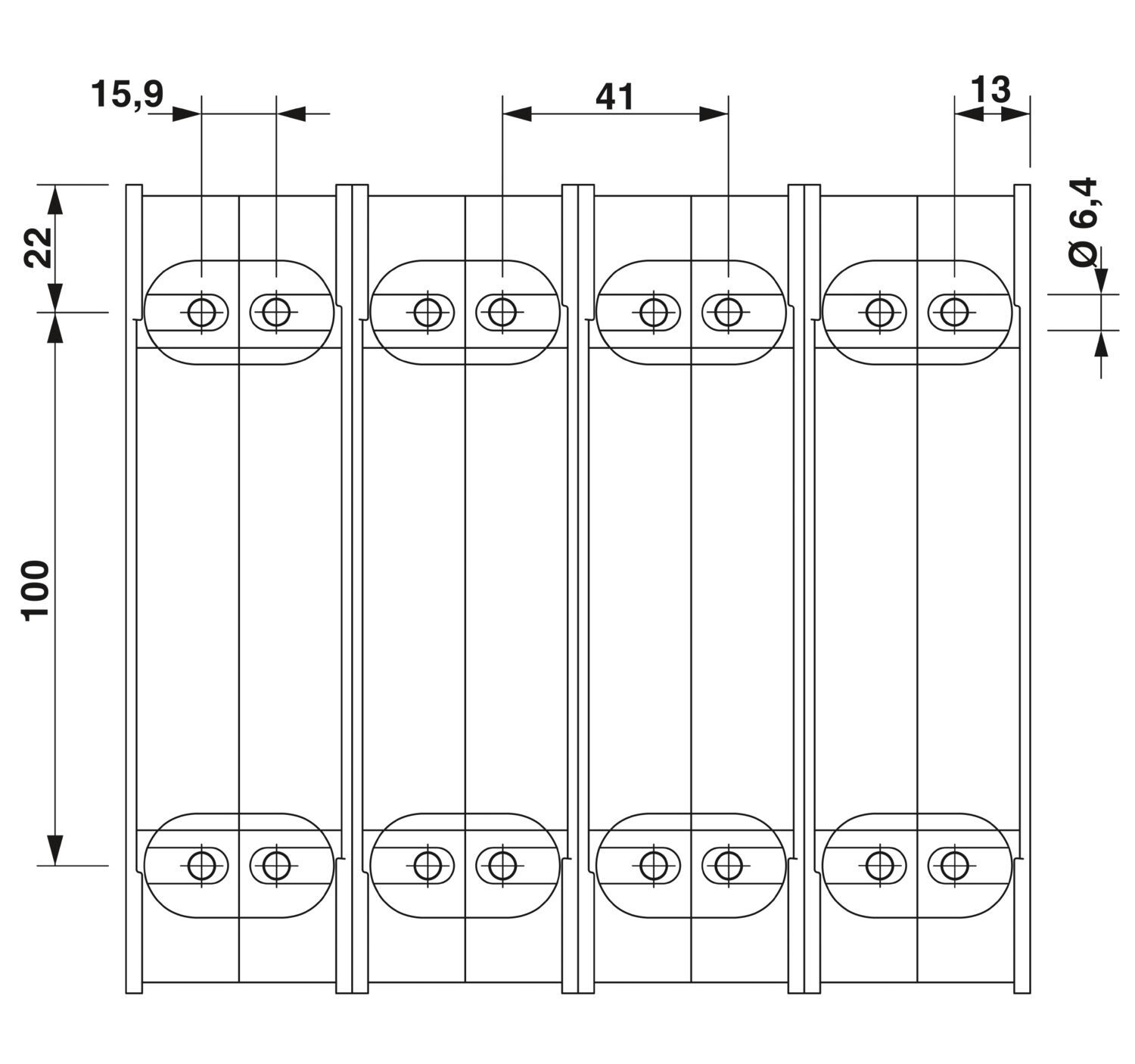

Диаметр отверстий
6,4 мм
Размер шага
41 мм
Длина болта
31 мм
