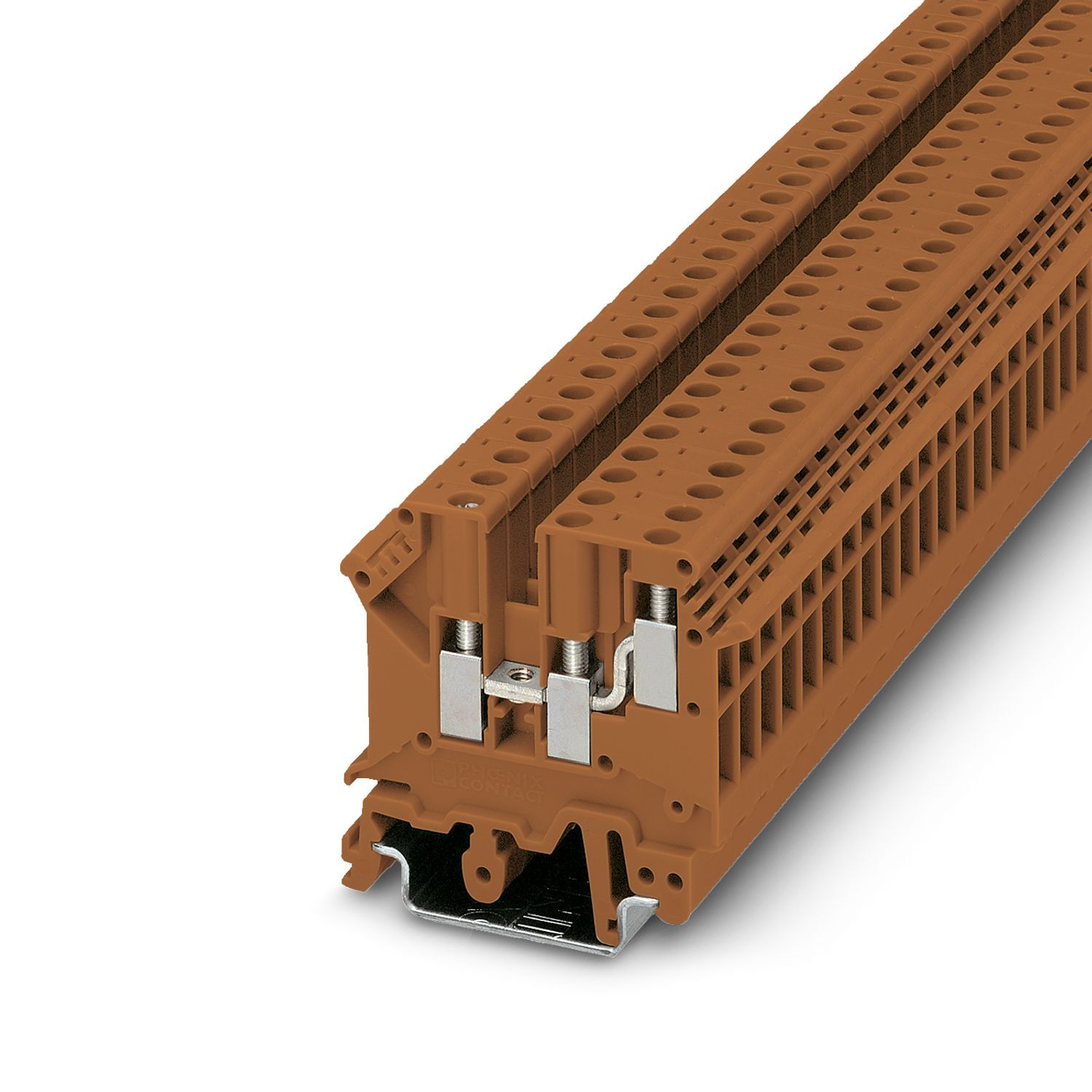

3216066 - UK 5-TWIN BN - Проходные клеммы

Name: 3216066 - UK 5-TWIN BN - Проходные клеммы
SKU: 3216066 - UK 5-TWIN BN
Price: 123456789.0 RUB
Availability: InStock

(0)

Добавить в сравнение

Характеристики

Номинальное сечение:

4 мм²

Количество рядов:

Количество точек подключения:

Товар доставляется:

да

Упаковочная единица:

Минимальное количество, предусмотренное условиями заказа:

Вес/шт. (с упаковкой):

12,655 g

Вес/шт. (без упаковки):

12,655 g

Цвет:

коричневый (RAL 8028)

Склад-1:

Склад-2:

Валюта:

RUR

Самовывоз:

нет

Поддерживается на складе:

нет

Дата обновления:

2025-10-15T14:29:25.443

Ссылка на сайт производителя:

https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-uk-5-twin-bn-3216066

Тип изделия:

Многовыводная клемма

Потенциалы:

Изоляционные характеристики:

Изоляционные характеристики

Категория перенапряжения:

III

Степень загрязнения:

Расчетное импульсное напряжение:

6 кВ

Макс. мощность потерь при номинальных условиях:

1,02 Вт

Количество точек подключения на ярус:

Тип подключения:

Винтовые зажимы

Резьба винтов:

Момент затяжки:

0,6 ... 0,8 Нм

Длина снятия изоляции:

8 мм

Калиберная пробка:

Сечение жесткого провода:

0,2 мм² ... 4 мм²

Сечение проводника AWG:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого провода:

0,2 мм² ... 4 мм²

Сечение гибкого проводника [AWG]:

24 ... 12 (пересчитано согласно МЭК)

Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки):

0,25 мм² ... 4 мм²

Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой):

0,25 мм² ... 2,5 мм²

Сечение с жесткой гребенчатой перемычкой:

4 мм²

Сечение с гибкой гребенчатой перемычкой:

4 мм²

2 жестких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких провода одинакового сечения:

0,2 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с кабельным наконечником без пластиковой втулки:

0,25 мм² ... 1,5 мм²

2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой:

0,5 мм² ... 1,5 мм²

Номинальный ток:

32 A (для кабеля сечением 4 мм² Поперечное сечение)

Максимальный ток нагрузки:

32 A, 32 A (при сечении подключаемого провода 4 мм² суммарный ток всех подключенных проводников не должен превышать максимальный ток нагрузки.)

Номинальное напряжение:

500 В (При плотно затянутых клеммных винтах)

Ширина крышки:

2 мм

Ширина:

6,2 мм

Высота:

50,5 мм

Глубина на NS 32:

52 мм

Глубина на NS 35/7,5:

47 мм

Глубина на NS 35/15:

54,5 мм

Класс воспламеняемости согласно UL 94:

Группа изоляционного материала:

Изоляционный материал:

Механические данные:

Механические данные

Открытая боковая стенка:

Да

Условия окружающей среды:

Условия окружающей среды

Температура окружающей среды (при эксплуатации):

-5 °C ... 70 °C, -60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)

Температура окружающей среды (хранение/транспорт):

-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)

Температура окружающей среды (при монтаже):

-5 °C ... 70 °C

Допустимая влажность воздуха (хранение / транспортировка):

30 % ... 70 %

Тип монтажа:

NS 35/7,5

Номер артикула:

3216066

Ценовая группа:

BE1212

Номер таможенного тарифа:

85369010

Страна происхождения:

downloads:

https://www.phoenixcontact.com/product/product/MzIxNjA2Ng/downloads/7973319?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxNjA2Ng/downloads/8067739?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false

count:

1. ярус:

1. ярус

Подключение согласно стандарту:

МЭК 60947-7-1

Статическое использование изоляционного материала на холоде:

-60 °C

Относительный температурный индекс изоляционного материала (Elec., UL 746 B):

130 °C

Испытание импульсным напряжением:

Испытание импульсным напряжением

Испытательное напряжение, заданное значение:

1,89 кВ

Результат:

Испытание пройдено

Испытание на нагревание:

Испытание на нагревание

Требования, испытание на нагревание:

Повышение температуры ≤ 45 K

Рабочая электрическая прочность:

Рабочая электрическая прочность

Механическая прочность:

Механическая прочность

Крепление на носителе:

Крепление на носителе

Монтажная рейка/крепежное основание:

NS 32/NS 35

Сила при испытании, заданное значение:

1 Н

Испытание на повреждение и расшатывание проводника:

Испытание на повреждение и расшатывание проводника

Скорость вращения:

10 (+/- 2) об/мин.

Повороты:

135

Сечение провода / масса:

0,2 мм²/0,2 кг

Испытание игольчатым пламенем:

Испытание игольчатым пламенем

Время воздействия:

30 c

Допустимая отн. влажность воздуха (при эксплуатации):

20 % ... 90 %

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24:

HL 1 - HL 3

Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26:

HL 1 - HL 3

Воспламеняемость поверхности NFPA 130 (ASTM E 162):

имеется

Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662):

имеется

Токсичность дымовых газов NFPA 130 (SMP 800C):

имеется

Полюсов:

Расчетные данные (ATEX/IECEx):

Расчетные данные (ATEX/IECEx)

Маркировка:

Взрывозащита II 2 G Ex eb IIC Gb

Температурный диапазон применения:

-50 °C ... 110 °C

Принадлежности, сертифицированные для применения во взрывоопасных областях:

1923034 D-UK 5-TWIN

Выход:

(постоянно)

Параметры подключения Ex Общие информация:

Параметры подключения Ex Общие информация

Диапазон моментов вращения:

0,6 Нм ... 0,8 Нм

Номинальное сечение AWG:

Возможности подключения, жесткие проводники:

0,2 мм² ... 4 мм²

Сечение подключаемого провода AWG:

24 ... 12

Возможности подключения, гибкие проводники:

0,2 мм² ... 4 мм²

Повышение температуры Ex:

33 К (32 A / 4 мм²)

Расчетное напряжение изоляции:

250 В

Ярус-взрывобезопасность Общие информация:

Ярус-взрывобезопасность Общие информация

Расчетное напряжение:

275 В

Расчетный ток:

32 A

Контактное сопротивление:

0,34 мΩ

2 жестких провода одинакового сечения AWG:

24 ... 16

2 гибких провода одинакового сечения AWG:

24 ... 16

Стойкость к кратковременным токам 4000000 мм²:

0,00048 кA

Все характеристики

с НДС

В корзине шт Перейти

Нет в наличии

Купить в 1 клик

Описание

Характеристики

Отзывы

Описание

1-ярусный клеммный блок, с односторонним расположением сдвоенных контактов, сечение: 0,2 - 4 мм2, AWG: 24 - 12, ширина: 6,2 мм, цвет: коричневый
