Описание

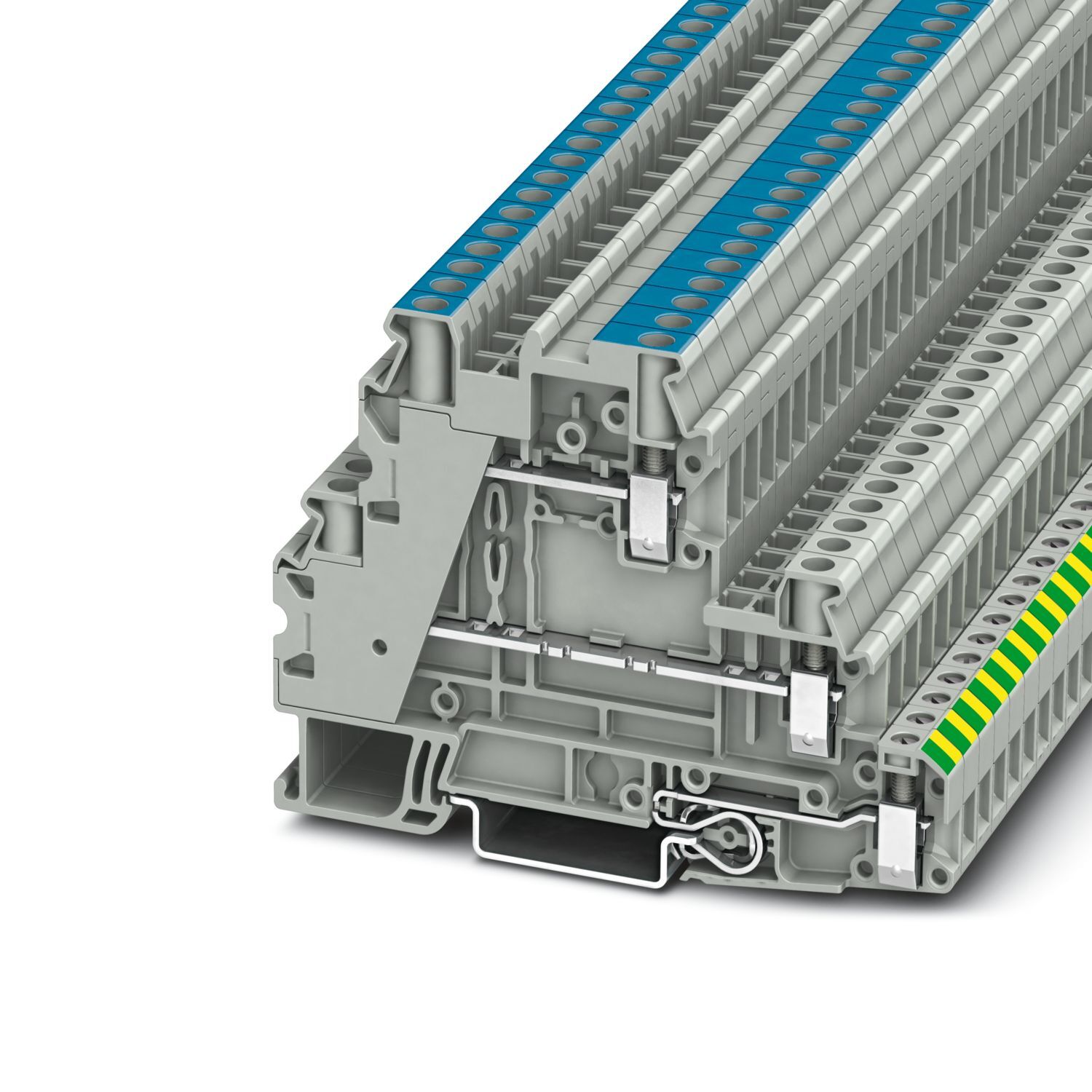

Многоярусный клеммный модуль, номинальное напряжение: 500 В, номинальный ток: 30 A, количество точек подсоединения: 5, тип подключения: Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2 - 6 мм2, Винтовые зажимы, Расчетное сечение: 4 мм2, cечение: 0,14 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Номинальное сечение
4 мм²
Количество рядов
3
Количество точек подключения
5
Товар доставляется
да
Глубина
60,1 мм
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
31,352 g
Вес/шт. (без упаковки)
31,352 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-ut-4-pe-l-n-3214361
Тип изделия
Заземляющая клемма
Потенциалы
3
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,6 ... 0,8 Нм
Длина снятия изоляции
9 мм
Калиберная пробка
A4
Сечение жесткого провода
0,14 мм² ... 6 мм²
Сечение проводника AWG
26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
26 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 4 мм²
2 жестких провода одинакового сечения
0,14 мм² ... 1,5 мм²
2 гибких провода одинакового сечения
0,14 мм² ... 1,5 мм²
Номинальный ток
30 A,
30 A (для кабеля сечением 4 мм² Поперечное сечение)
Максимальный ток нагрузки
36 A (для кабеля сечением 6 мм²),
32 A (6 мм²),
36 A (при подсоединении проводника 6 мм²)
Номинальное напряжение
500 В
Ширина
6,2 мм
Высота
92,7 мм
Глубина на NS 35/7,5
61,7 мм
Глубина на NS 35/15
69,2 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3214361
Ценовая группа
BE1125
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzIxNDM2MQ/downloads/10391207?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxNDM2MQ/downloads/9810874?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Ярус 1, подключение сверху и снизу
Ярус 1, подключение сверху и снизу
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 3 G Ex ec llC Gc
Температурный диапазон применения
-60 °C ... 130 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
3047183 ATP-UT-TWIN
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Диапазон моментов вращения
0,6 Нм ... 0,8 Нм
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,14 мм² ... 6 мм²
Сечение подключаемого провода AWG
26 ... 10
Возможности подключения, гибкие проводники
0,14 мм² ... 6 мм²
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
26 A (4 мм²)
Контактное сопротивление
0,6 мΩ,
0,4 мΩ
2 жестких провода одинакового сечения AWG
26 ... 16
2 гибких провода одинакового сечения AWG
26 ... 16
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 10 (пересчитано согласно МЭК)
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность 2-ой ярус
Ярус-взрывобезопасность 3-ий ярус
Ярус-взрывобезопасность 3-ий ярус
Ярус 2
Ярус 2
Повышение температуры
40 К (26 A / 4 мм²)
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.
0,14 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.
4 мм²
Однопроводное соединение / точка подключения гибкая с наконечником без пластиковой втулки AWG
26 ... 12
