Описание

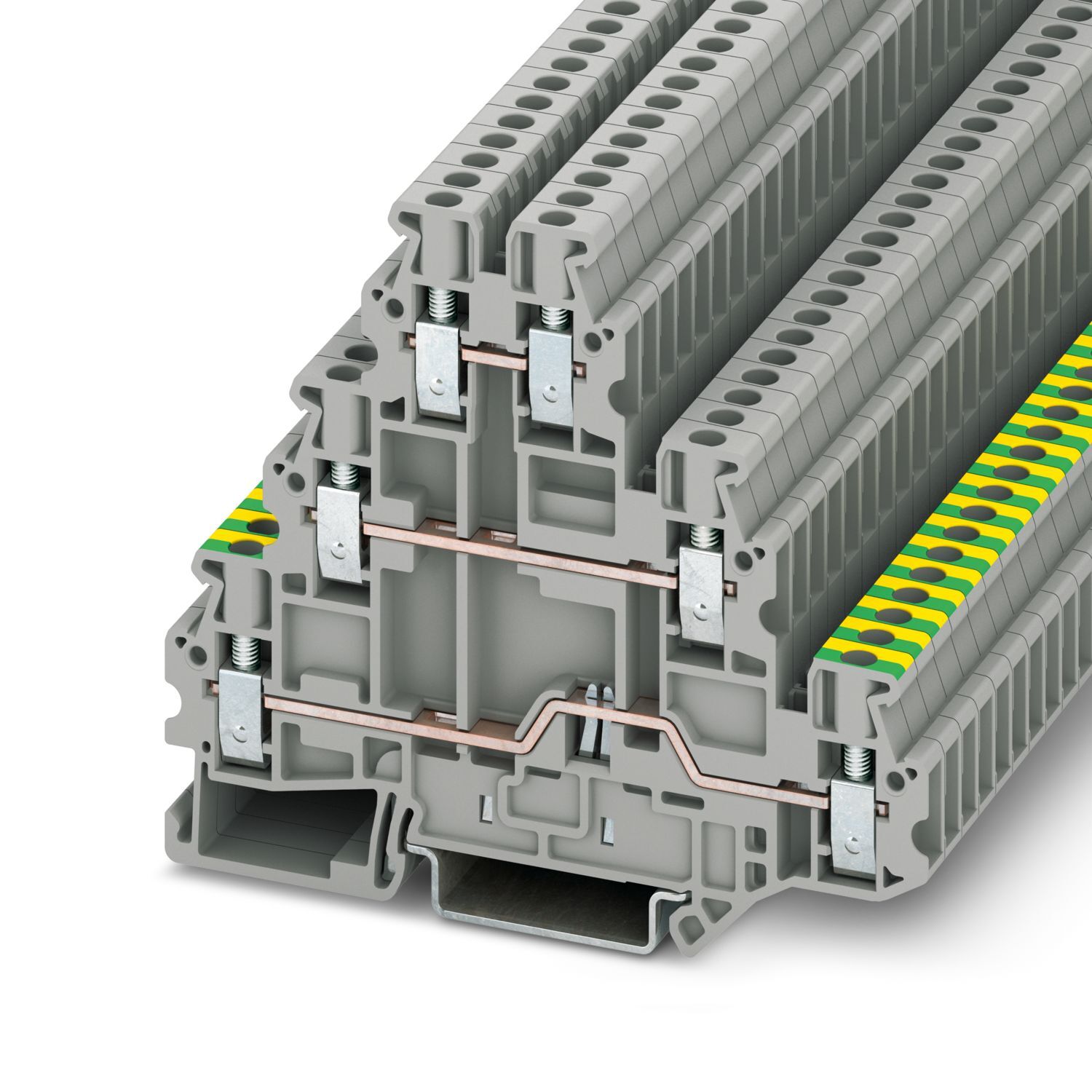

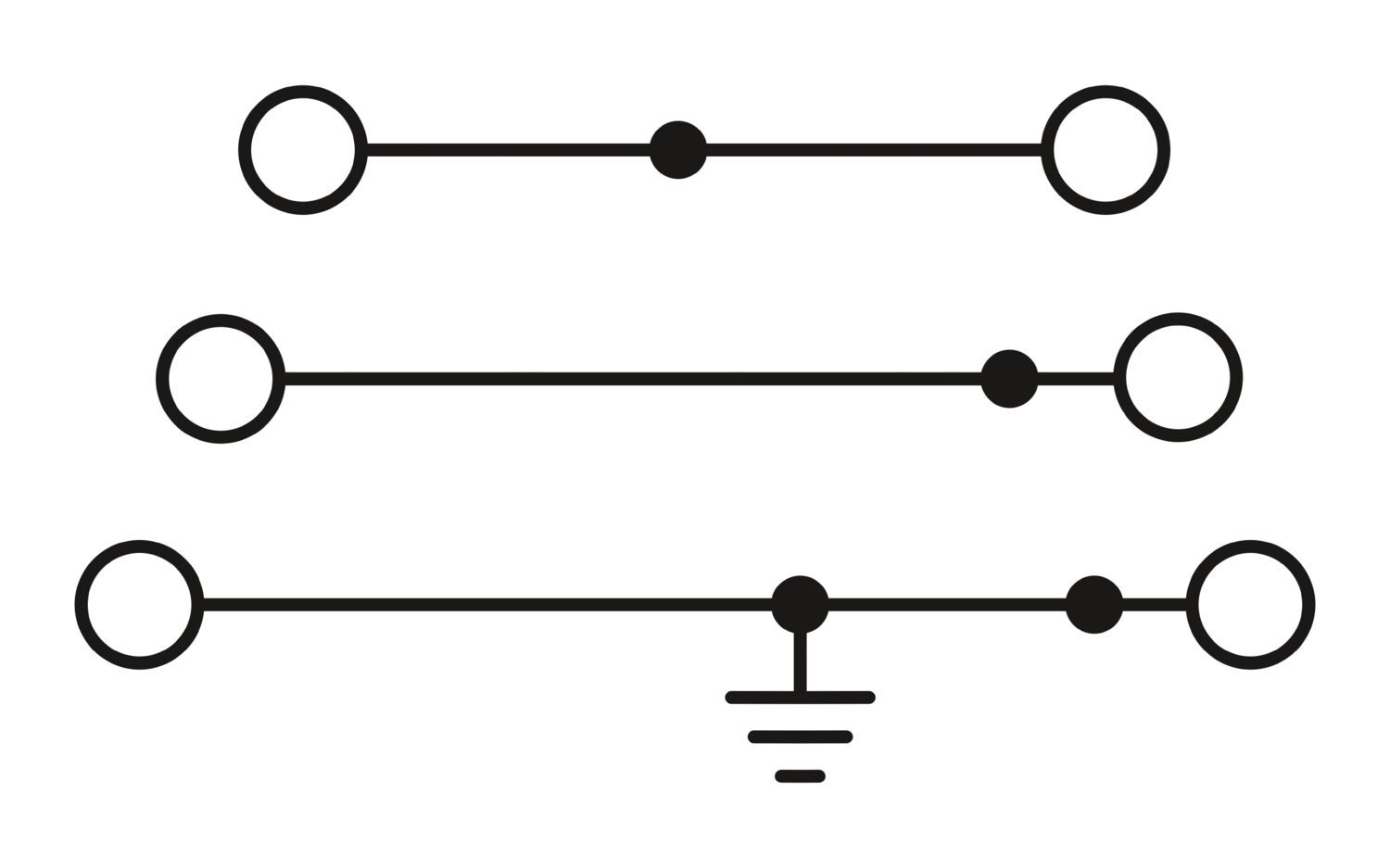

Многоярусный клеммный модуль, номинальное напряжение: 500 В, номинальный ток: 19 A, тип подключения: Винтовые зажимы, 1., 2. и 3-ий ярус, Расчетное сечение: 2,5 мм2, cечение: 0,14 мм2 - 4 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Номинальное сечение
2,5 мм²
Количество рядов
3
Количество точек подключения
6
Товар доставляется
да
advatnages
Быстрое выполнение всех задач в области разветвления цепей с помощью двух рядов функционального шунтирования на каждом ярусе|Возможность нанесения крупных маркировочных надписей на каждый контакт для улучшения обзора|Компактные трехъярусные клеммы обеспечивают наивысшую плотность монтажа проводников
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
29,035 g
Вес/шт. (без упаковки)
29,031 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-ut-25-pe-l-l-3214301
Тип изделия
Заземляющая клемма
Потенциалы
3
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,77 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M3
Момент затяжки
0,5 ... 0,6 Нм
Длина снятия изоляции
9 мм
Калиберная пробка
A3
Сечение жесткого провода
0,14 мм² ... 4 мм²
Сечение проводника AWG
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 4 мм²
Сечение гибкого проводника [AWG]
26 ... 12 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 2,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 2,5 мм²
Номинальный ток
19 A (при сечении проводника 2,5 мм²)
Максимальный ток нагрузки
24 A (для кабеля сечением 4 мм² Поперечное сечение)
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
5,2 мм
Высота
90 мм
Глубина на NS 35/7,5
77,5 мм
Глубина на NS 35/15
85 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3214301
Ценовая группа
BE1125
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzIxNDMwMQ/downloads/7973208?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxNDMwMQ/downloads/8047142?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UT
Подключение согласно стандарту
МЭК 60947-7-1/МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 4 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 12 (пересчитано согласно МЭК)
1., 2. и 3-ий ярус
1., 2. и 3-ий ярус
