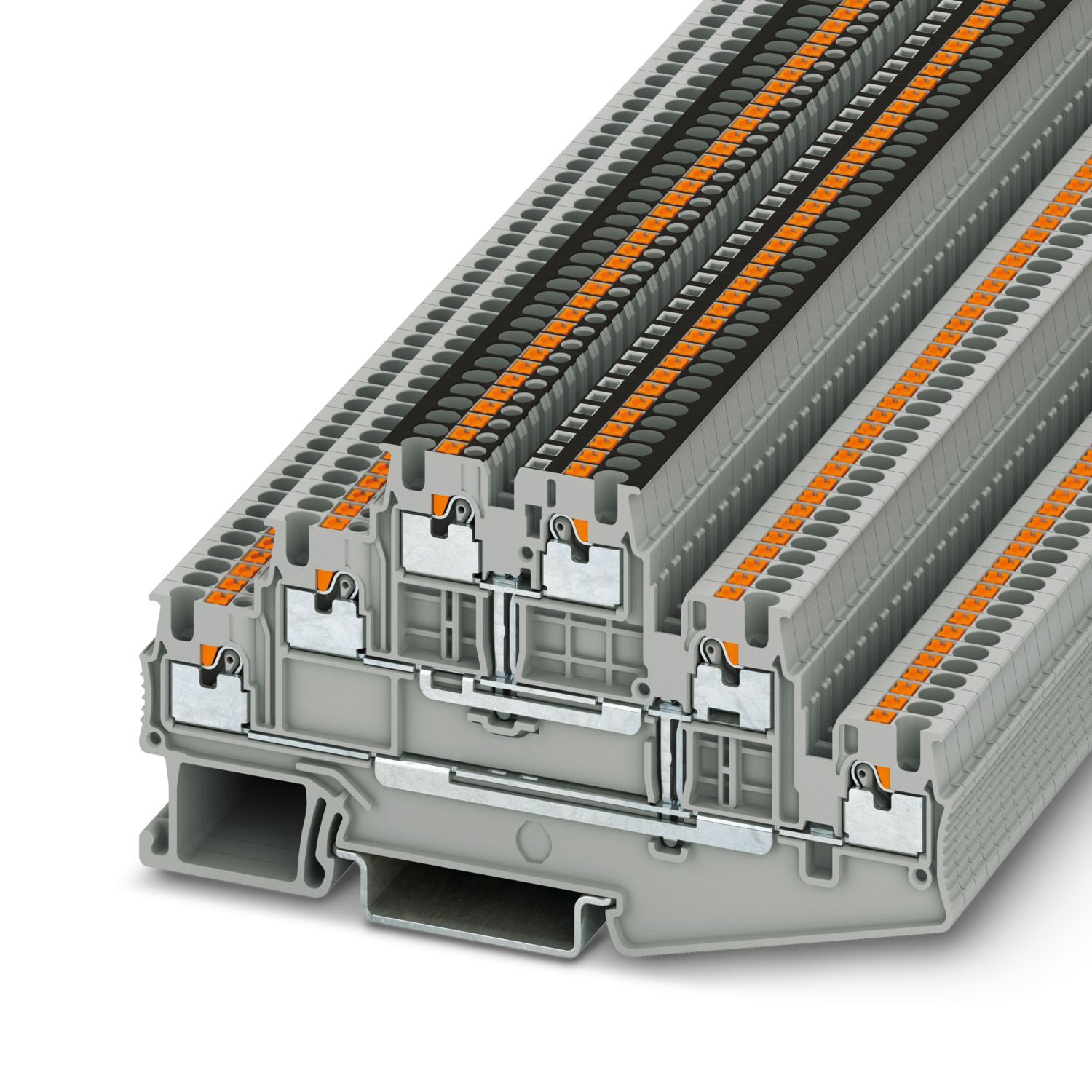

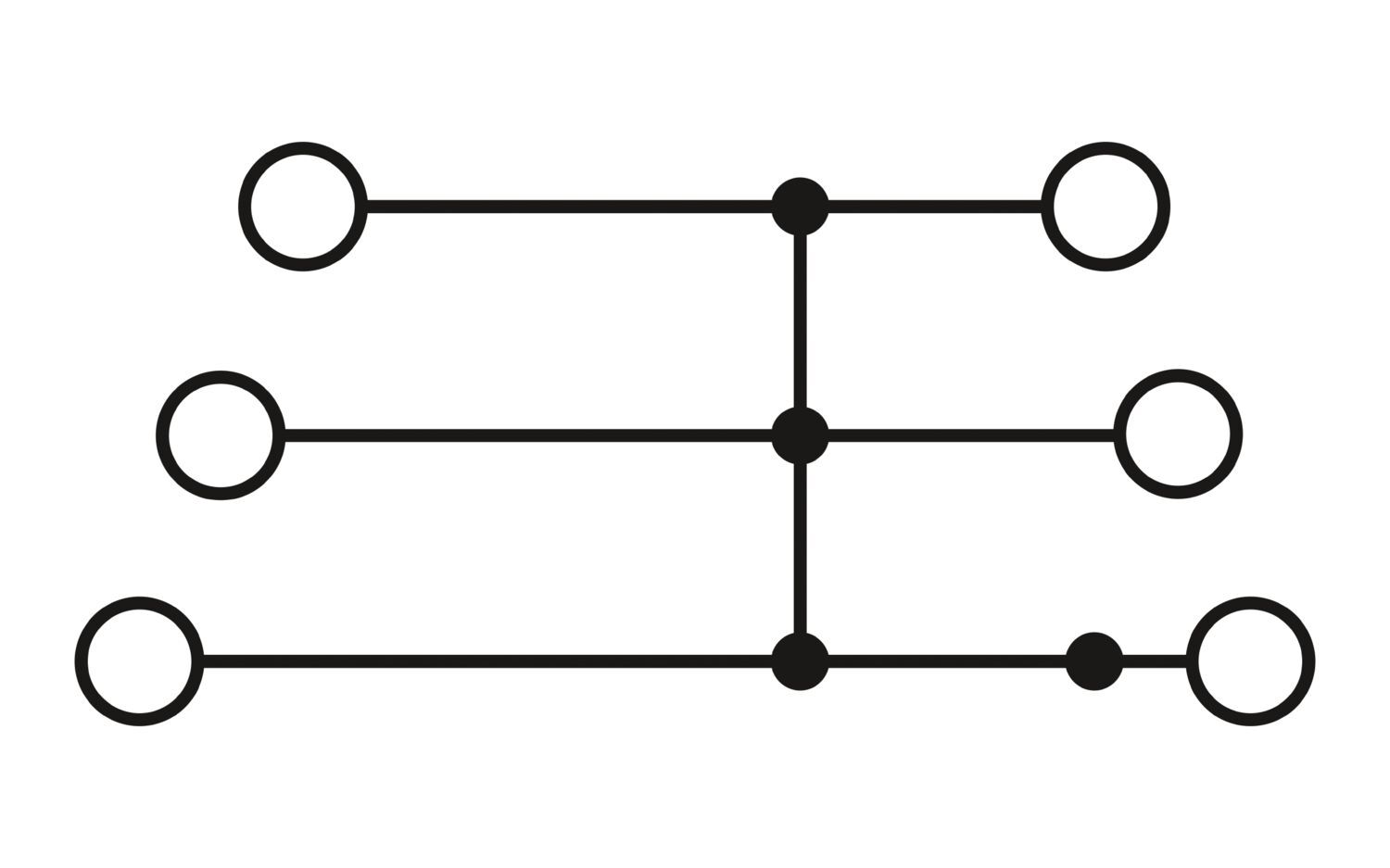

Многоярусный клеммный модуль, с потенциальным разъемом, номинальное напряжение: 500 В, номинальный ток: 15 A, тип подключения: Зажимы Push-in, 1. ярус, Расчетное сечение: 1,5 мм2, cечение: 0,14 мм2 - 1,5 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Номинальное сечение
1,5 мм²
Количество рядов
3
Количество точек подключения
6
Товар доставляется
да
advatnages
Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Опробовано для железнодорожного транспорта
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
12,56 g
Вес/шт. (без упаковки)
11,71 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/mnogoarusnyi-klemmnyi-modul-pt-15-s-3pv-3213742
Тип изделия
Многоярусный клеммный модуль
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
6 кВ
Макс. мощность потерь при номинальных условиях
0,56 Вт
Количество точек подключения на ярус
2
Тип подключения
Зажимы Push-in
Длина снятия изоляции
8 мм ... 10 мм
Калиберная пробка
A1 / B1
Сечение жесткого провода
0,14 мм² ... 1,5 мм²,
0,25 мм² ... 1,5 мм²
Сечение проводника AWG
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого провода
0,14 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG]
26 ... 16 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,14 мм² ... 1,5 мм²,
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,14 мм² ... 1 мм² (рекомендуется использовать кабельный наконечник AI-S 1-8TQ, артикул № 1200293),
0,34 мм² ... 1 мм²
Номинальный ток
15 A
Максимальный ток нагрузки
15 A
Номинальное напряжение
500 В
Ширина крышки
2,2 мм
Ширина
3,5 мм
Высота
97,2 мм
Глубина на NS 35/7,5
53,2 мм
Глубина на NS 35/15
60,7 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3213742
Ценовая группа
BE2215
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzIxMzc0Mg/downloads/8107974?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMzc0Mg/downloads/8107989?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
1,89 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 32/NS 35
Сила при испытании, заданное значение
1 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,14 мм²/0,2 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05,
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Стойкость к кратковременным токам 1,5 мм²
0,18 кA
Область применения
Железнодорожная индустрия
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 1,5 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 16 (пересчитано согласно МЭК)
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
1. ярус Сечение проводников, подсоединяемых без инструмента
1. ярус Сечение проводников, подсоединяемых без инструмента
