Описание

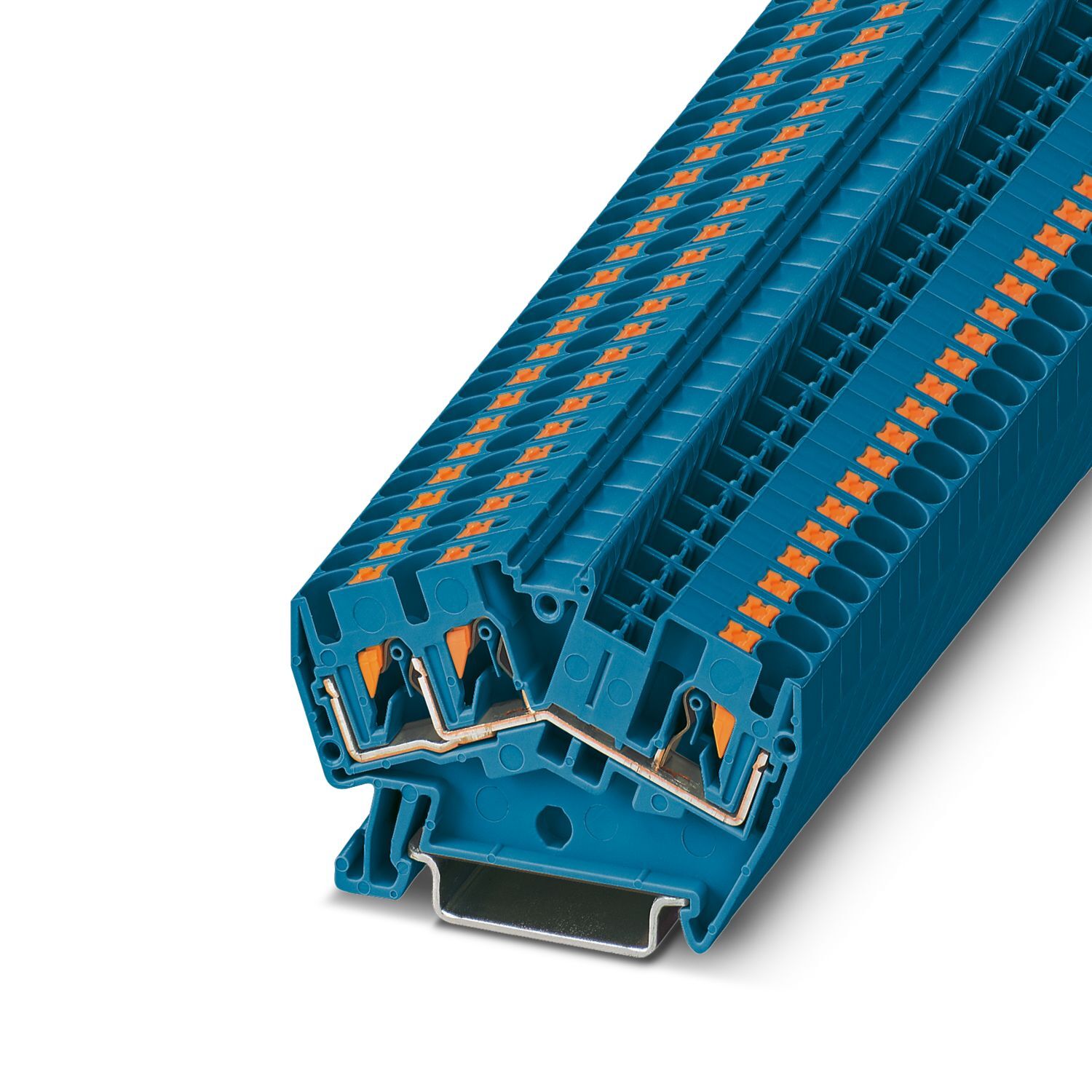

Проходные клеммы, номинальное напряжение: 800 В, номинальный ток: 32 A, количество точек подсоединения: 3, тип подключения: Зажимы Push-in, Расчетное сечение: 4 мм2, 1. ярус, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: синий
Характеристики
Номинальное сечение
4 мм²
Количество рядов
1

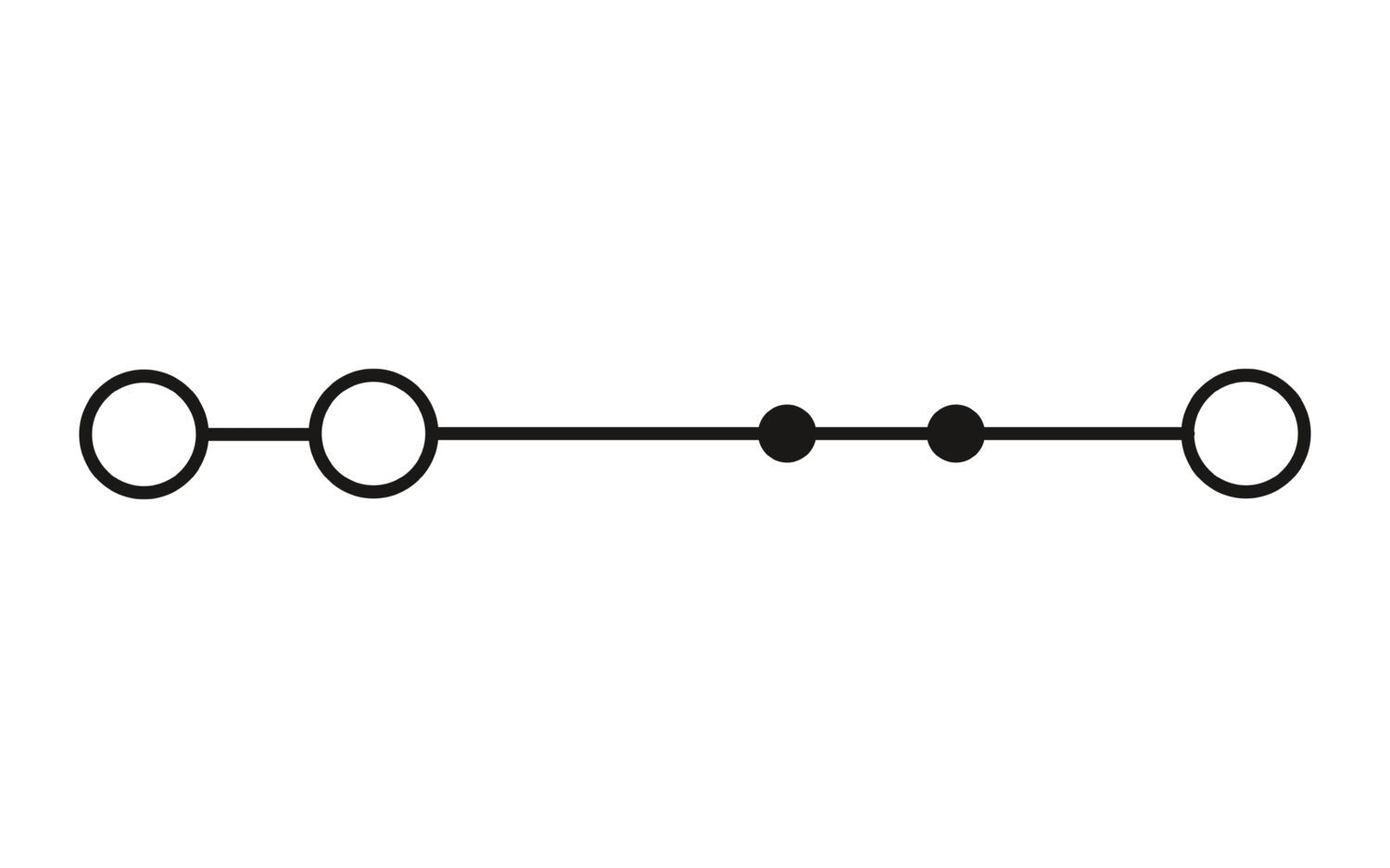

Количество точек подключения
3
Товар доставляется
да
advatnages
2-, 3- и 4-проводные клеммы в одном контуре|Имеются заземляющие клеммы аналогичной формы|Имеющая четыре шахты перемычки PTS 2,5 позволяет реализовывать большое количество возможностей шунтирования|Угловой кабельный ввод для применения в плоских клеммных коробках|Максимальная экономия места при использовании при разводке под фальш-полом
Упаковочная единица
50
Минимальное количество, предусмотренное условиями заказа
50
Вес/шт. (с упаковкой)
10,217 g
Вес/шт. (без упаковки)
10 g
Цвет
синий (RAL 5015)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T14:29:25.443
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-pts-4-twin-bu-3213605
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
3
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A4
Сечение жесткого провода
0,5 мм² ... 6 мм²,
0,2 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²,
0,5 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²,
0,25 мм² ... 4 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 1 мм²
Номинальный ток
32 A
Максимальный ток нагрузки
38 A (при сечении жесткого провода 6 мм²),
33 A (6 мм²)
Номинальное напряжение
800 В
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
62,4 мм
Глубина на NS 35/7,5
43 мм
Глубина на NS 35/15
50,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Номер артикула
3213605
Ценовая группа
BE2212
Номер таможенного тарифа
85369010
Страна происхождения
PL
downloads
https://www.phoenixcontact.com/product/product/MzIxMzYwNQ/downloads/7973095?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMzYwNQ/downloads/8047028?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
1. ярус
1. ярус
Серия изделий
PTS
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Принадлежности, сертифицированные для применения во взрывоопасных областях
3213600 D-PTS 4
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,2 мм² ... 6 мм²
Сечение подключаемого провода AWG
24 ... 10
Возможности подключения, гибкие проводники
0,2 мм² ... 6 мм²
Список перемычек
Перемычка / FBS 2-6 / 3030336
Данные перемычки
27 A (4 мм²)
Повышение температуры Ex
40 К (30 A / 4 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетное напряжение
550 В
Расчетный ток
28 A (4 мм²)
Контактное сопротивление
0,71 мΩ
Область применения
Машиностроение
- для соединения несмежных клемм
352 В
- перемычки требуемой длины с крышкой
325 В
- перемычки требуемой длины с разделительной пластиной
325 В
1. ярус Сечение проводников, подсоединяемых без инструмента
1. ярус Сечение проводников, подсоединяемых без инструмента
Температурный диапазон применения (1)
-60 °C ... 85 °C
Температурный диапазон применения (2)
-40 °C ... 110 °C
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.
0,25 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.
4 мм²
Однопроводное соединение / точка подключения гибкая с наконечником без пластиковой втулки AWG
24 ... 12
