Описание
Содержание, которое Вы просматриваете, относится к Казахстан. Посмотреть содержание для Нидерланды | Выбрать другую страну
Характеристики
Штрих-код
4046356817844
Габариты (ДxШxВ, см):
20.3x88.5x79.4
Номер артикула
3213144
статус на складе в Германии
На складе
Номинальное сечение
70 мм²
Количество рядов
1

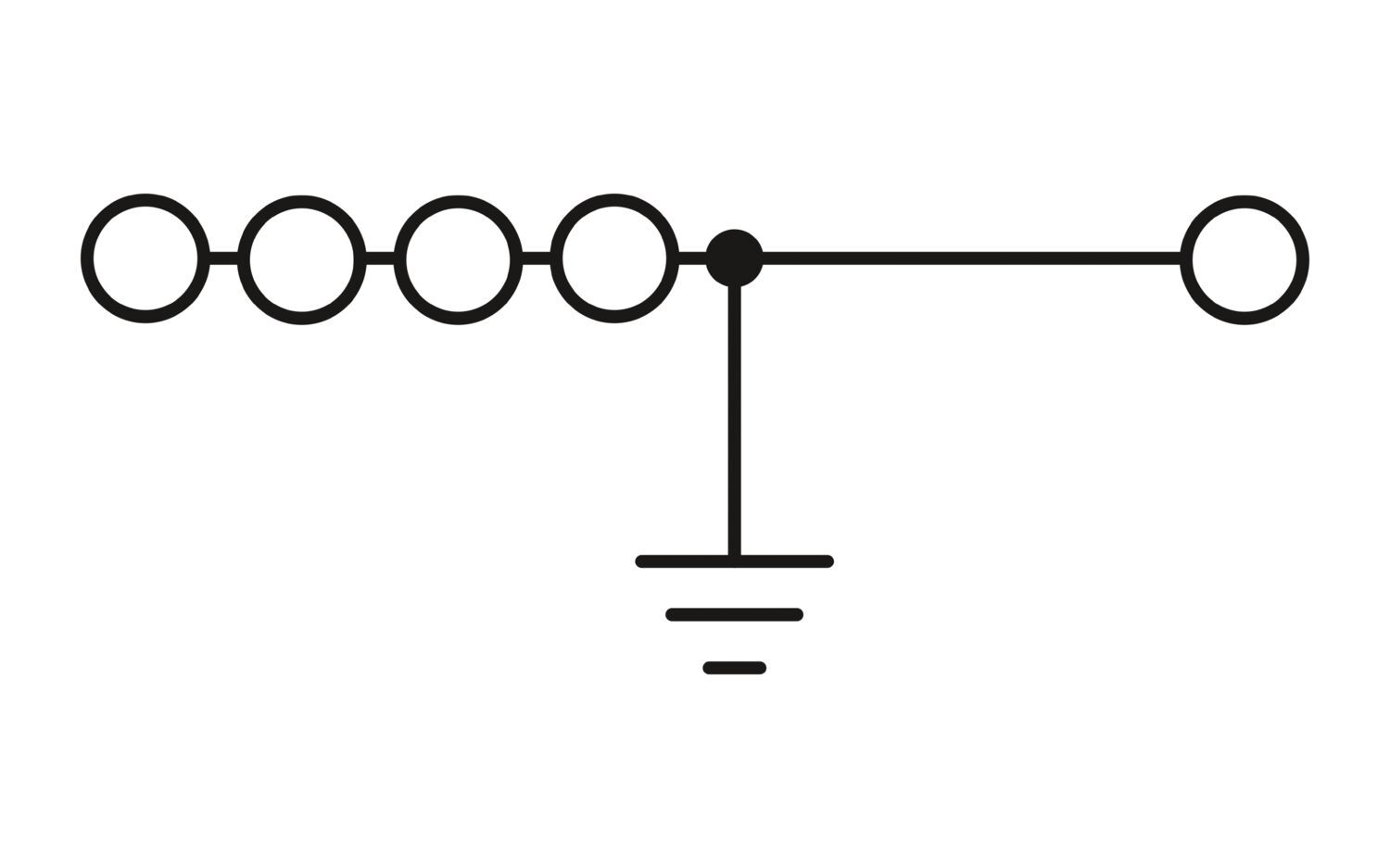

Количество точек подключения
5
Товар доставляется
да
Глубина
79,4 мм
Общая информация
Общая информация
Преимущества_
Благодаря трехточечному центрированию провода в призматической втулке обеспечивается надежное подсоединение кабеля|Винтовое крепление в корпусе клеммы с помощью пружинного элемента|Уменьшение переходного сопротивления на контактных поверхностях путем рифления
Упаковочная единица
10,
10 Количество
Минимальное количество, предусмотренное условиями заказа
10,
10 Количество
Вес/шт. (с упаковкой)
193,98 g
Вес/шт. (без упаковки)
178,6 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-08T04:09:58
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-ukh-70-4x10-pe-3213144,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-ukh-704x10-pe-3213144

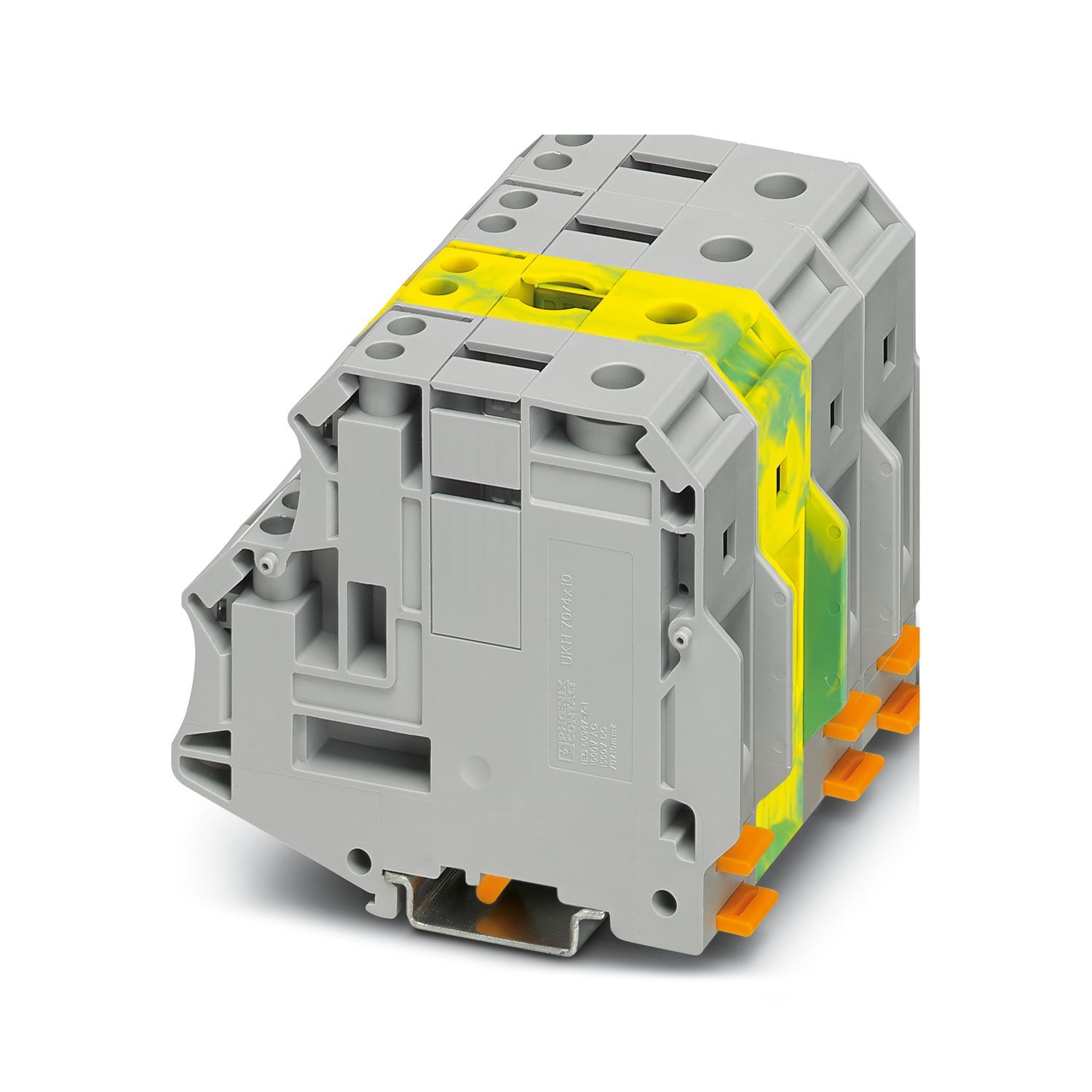

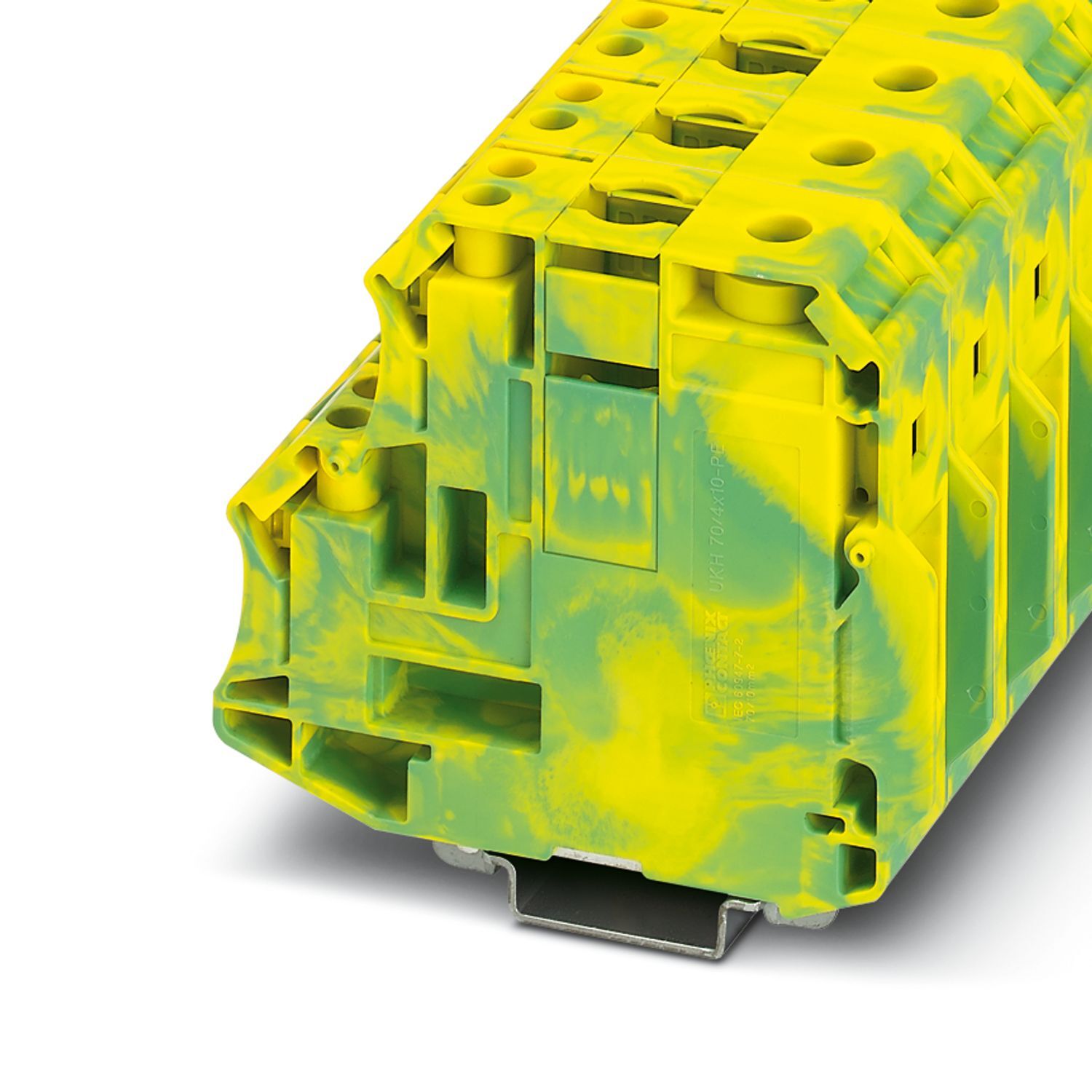

Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
6,27 Вт
Количество точек подключения на ярус
2
Тип подключения
Винтовые зажимы
Резьба винтов
M4,
M8
Момент затяжки
8 ... 10 Нм,
1,4 ... 1,5 Нм
Длина снятия изоляции
10 мм,
24 мм

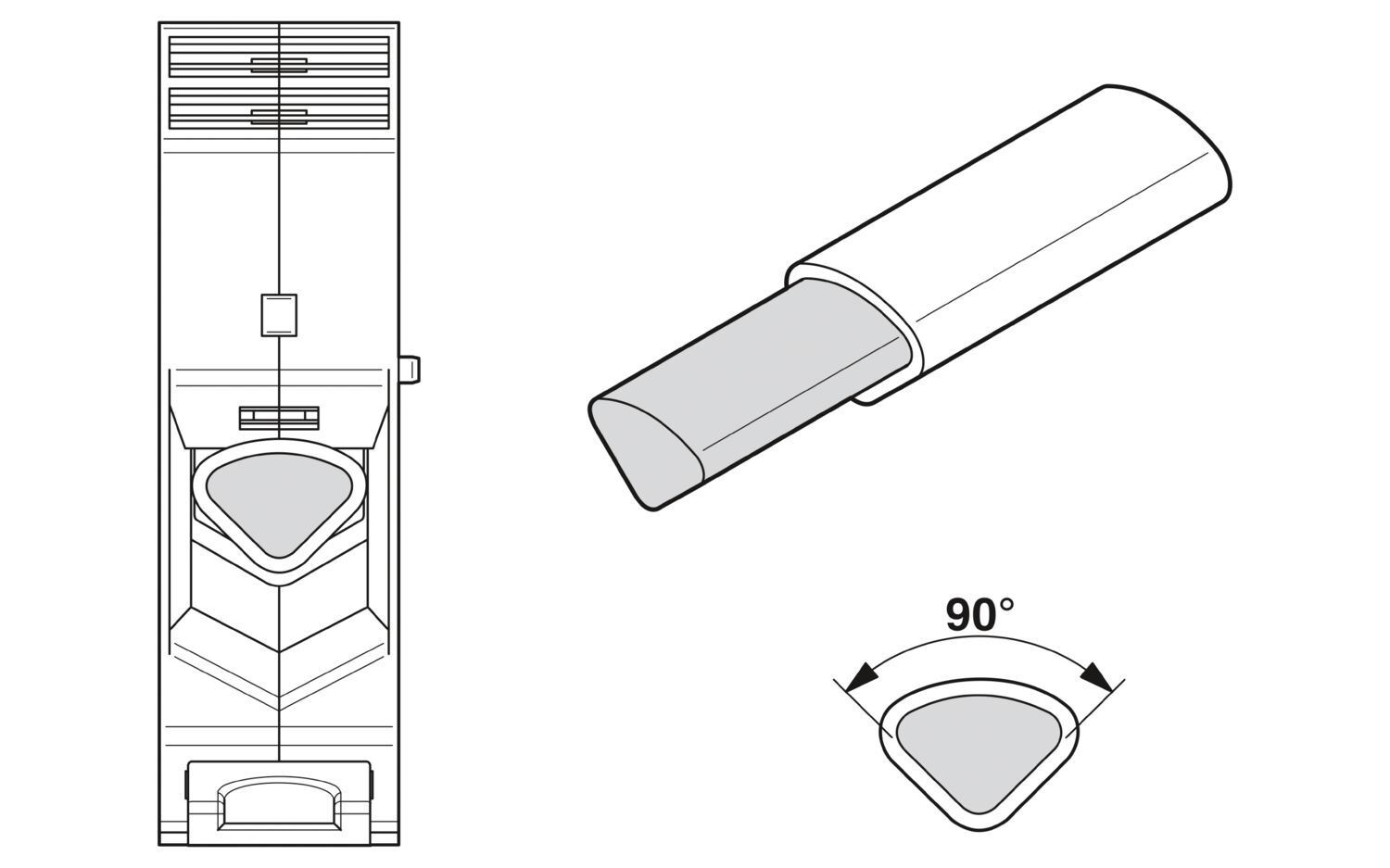

Калиберная пробка
A5,
A11
Сечение жесткого провода
16 мм² ... 95 мм²,
1,5 мм² ... 16 мм²
Сечение проводника AWG
4 ... 3/0 (пересчитано согласно МЭК),
16 ... 6 (пересчитано согласно МЭК)
Сечение гибкого провода
1,5 мм² ... 10 мм²,
25 мм² ... 70 мм²
Сечение гибкого проводника [AWG]
2 ... 2/0 (пересчитано согласно МЭК),
16 ... 6 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
16 мм² ... 70 мм²,
1,5 мм² ... 10 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
16 мм² ... 70 мм²,
1,5 мм² ... 6 мм²
Ширина
20,3 мм
Высота
88,5 мм
Глубина на NS 32
85 мм
Глубина на NS 35/7,5
80 мм
Глубина на NS 35/15
87,5 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 105 °C (макс. кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE1311
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIxMzE0NA/downloads/10769995?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMzE0NA/downloads/10770041?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
UKH
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
130 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
28 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Полюсов
1
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.,
Основание из полиэтилена с крепежным винтом, M4
Сечение гибкого провода (2 провода одинакового сечения с наконечником TWIN в виде пластиковой втулки)
1,5 мм² ... 6 мм²
Крепление скобами
6 Нм ... 8 Нм (Основание из полиэтилена с крепежным винтом, M6)
Номинальное сечение AWG
2/0
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Ярус 1, сверху 1
Ярус 1, сверху 1
Ярус 1+2+3+4 снизу
Ярус 1+2+3+4 снизу
Производитель
Phoenix Contact
Ключ изделия
BE1311
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/1176270,https://www.phoenixcontact.com/kz/products/1751477,https://www.phoenixcontact.com/kz/products/0824992,https://www.phoenixcontact.com/kz/products/8191573,https://www.phoenixcontact.com/kz/products/3005086,https://www.phoenixcontact.com/kz/products/0824962,https://www.phoenixcontact.com/kz/products/1407618,https://www.phoenixcontact.com/kz/products/1778858,https://www.phoenixcontact.com/kz/products/0201317
ECLASS-13.0
27250103
ECLASS-15.0
27250103
UNSPSC 21.0
39121400
CO2e кг
2,268 кг CO2e
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250103 ECLASS-15.0 27250103 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3213144
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
pxc_3213144_04_01_UKH-70-4X10-PE_2D.dxf (601 kB)
Product drawing
