Описание

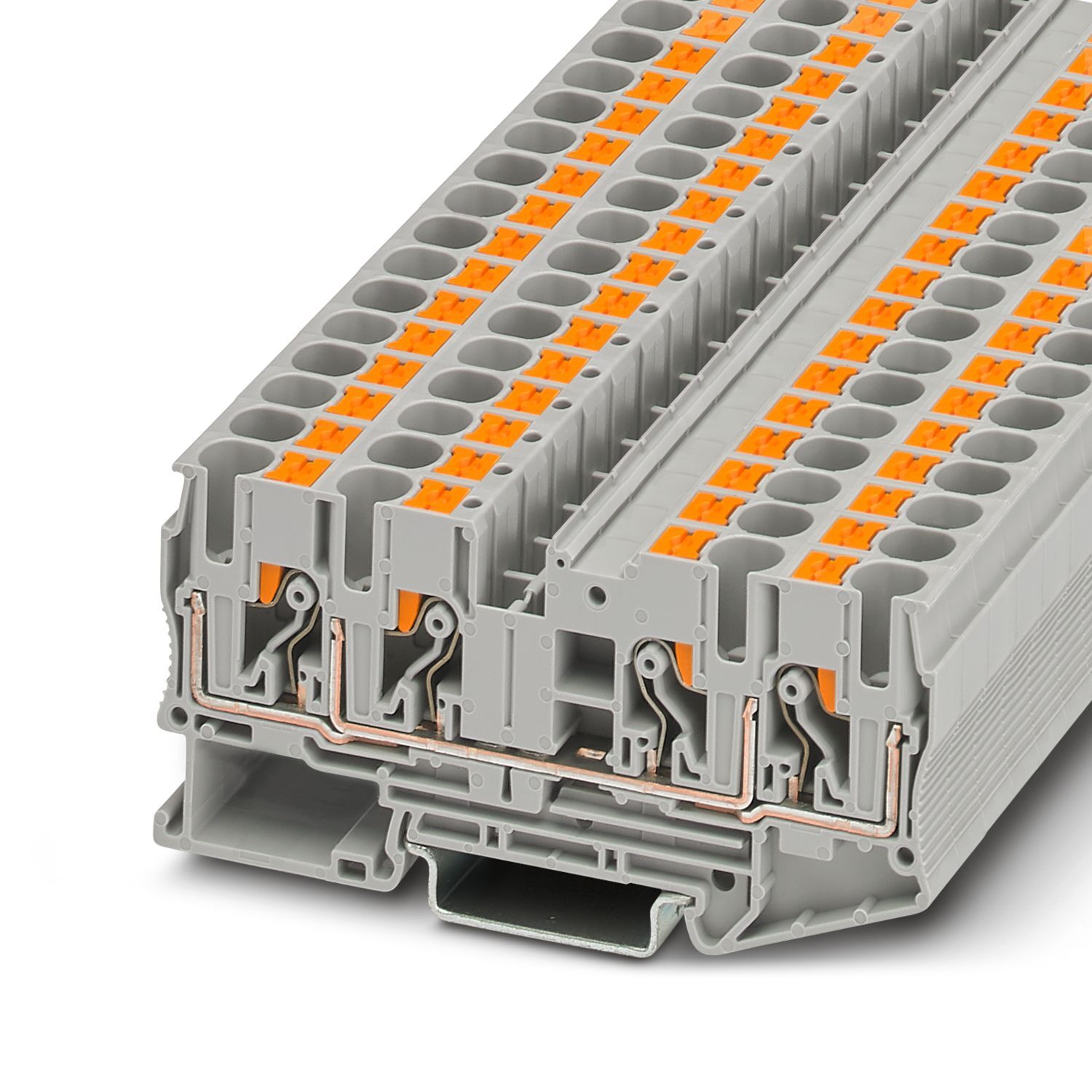

Проходные клеммы, номинальное напряжение: 1000 В, номинальный ток: 41 A, количество точек подсоединения: 4, тип подключения: Зажимы Push-in, Расчетное сечение: 6 мм2, cечение: 0,5 мм2 - 10 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: cерый
Характеристики
Штрих-код
4046356538121
Габариты (ДxШxВ, см):
8.2x42.2x90.5
Номер артикула
3212934
статус на складе в Германии
На складе
Номинальное сечение
6 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
Глубина
42,2 мм
Преимущества_
Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы|Опробовано для железнодорожного транспорта
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
25,16 g
Вес/шт. (без упаковки)
25,3 g
Цвет
серый (RAL 7042)
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T16:33:50,
2026-04-13T12:05:01
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/prohodnye-klemmy-pt-6-quattro-3212934,
https://www.phoenixcontact.com/ru-kz/produkty/mnogovyvodnaya-klemma-pt-6-quattro-3212934
Тип изделия
Многовыводная клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,31 Вт
Количество точек подключения на ярус
4
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A5
Сечение жесткого провода
0,5 мм² ... 10 мм²,
1 мм² ... 10 мм²
Сечение проводника AWG
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого провода
0,5 мм² ... 10 мм²
Сечение гибкого проводника [AWG]
20 ... 8 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,5 мм² ... 6 мм²,
1 мм² ... 6 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 6 мм²,
1 мм² ... 6 мм²
2 гибких проводника одинакового сечения с наконечником TWIN с пластиковой втулкой
0,5 мм² ... 2,5 мм² При использовании кабельных наконечников TWIN мы рекомендуем минимальную длину кабельного наконечника 13 мм.
Номинальный ток
41 A
Максимальный ток нагрузки
52 A (при сечении жесткого провода 10 мм²),
45 A
Номинальное напряжение
1000 В
Ширина крышки
2,2 мм
Ширина
8,2 мм
Высота
90,5 мм
Глубина на NS 35/7,5
43,5 мм
Глубина на NS 35/15
51 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE2213
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIxMjkzNA/downloads/7973006?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMjkzNA/downloads/8046938?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-1
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Испытание импульсным напряжением
Испытание импульсным напряжением
Испытательное напряжение, заданное значение
9,8 кВ,
2,2 кВ
Результат
Испытание пройдено
Испытание на нагревание
Испытание на нагревание
Требования, испытание на нагревание
Повышение температуры ≤ 45 K
Стойкость к кратковременным токам 6 мм²
0,72 кA
Рабочая электрическая прочность
Рабочая электрическая прочность
Механическая прочность
Механическая прочность
Крепление на носителе
Крепление на носителе
Монтажная рейка/крепежное основание
NS 35/7,5 UNGELOCHT (без отверстий)
Сила при испытании, заданное значение
5 Н
Испытание на повреждение и расшатывание проводника
Испытание на повреждение и расшатывание проводника
Скорость вращения
10 об/мин.
Повороты
135
Сечение провода / масса
0,5 мм²/0,3 кг
Испытание игольчатым пламенем
Испытание игольчатым пламенем
Время воздействия
30 c
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb,
II 2 GD Ex eb IIC Gb
Принадлежности, сертифицированные для применения во взрывоопасных областях
3212963 D-PT 6-QUATTRO
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
10
Возможности подключения, жесткие проводники
0,5 мм² ... 10 мм²
Сечение подключаемого провода AWG
20 ... 8,
20 ... 10
Возможности подключения, гибкие проводники
0,5 мм² ... 6 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2018-05
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Список перемычек
Перемычка / FBS 2-8 / 3030284
Данные перемычки
35 A (6 мм²)
Повышение температуры Ex
40 К (36 A/6 мм²)
при перемыкании перемычкой
550 В
Расчетное напряжение изоляции
500 В
Ярус-взрывобезопасность Общие информация
Ярус-взрывобезопасность Общие информация
Расчетный ток
36 A
Контактное сопротивление
0,65 мΩ
Область применения
Железнодорожная индустрия
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 10 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 8 (пересчитано согласно МЭК)
- для соединения несмежных клемм
275 В
- для соединения несмежных клемм через PE-клемму
275 В
- перемычки требуемой длины с крышкой
275 В
Снижение эффективности от времени
Снижение эффективности от времени
Температурные циклы
192
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Температурный диапазон применения (1)
-60 °C ... 85 °C
Температурный диапазон применения (2)
-40 °C ... 110 °C
- перемычки требуемой длины
220 В
Производитель
Phoenix Contact
Ключ изделия
BE2213
Товар поставляется стандартно
да
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3030284, ссылкаPxCkz3030297, ссылкаPxCkz3030307, ссылкаPxCkz3030310, ссылкаPxCkz3032470, ссылкаPxCkz3030323, ссылкаPxCkz3033830, ссылкаPxCkz3033831, ссылкаPxCkz3033832, ссылкаPxCkz3033833, ссылкаPxCkz3032567, ссылкаPxCkz3032570, ссылкаPxCkz3032583, ссылкаPxCkz3032596, ссылкаPxCkz3032677, ссылкаPxCkz3032606, ссылкаPxCkz3032621, ссылкаPxCkz3032622, ссылкаPxCkz3032635, ссылкаPxCkz3032648, ссылкаPxCkz3032664, ссылкаPxCkz3032651, ссылкаPxCkz3033802, ссылкаPxCkz3033803, ссылкаPxCkz3033804, ссылкаPxCkz3033808, ссылкаPxCkz3001597, ссылкаPxCkz3000585, ссылкаPxCkz3033809, ссылкаPxCkz3001599, ссылкаPxCkz3033816, ссылкаPxCkz3000587, ссылкаPxCkz3000588, ссылкаPxCkz3000589, ссылкаPxCkz3030860, ссылкаPxCkz3047072, ссылкаPxCkz3213250, ссылкаPxCkz3212963, ссылкаPxCkz1029029, ссылкаPxCkz3270560, ссылкаPxCkz3270561, ссылкаPxCkz3270525, ссылкаPxCkz3270526, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3212963,https://www.phoenixcontact.com/kz/products/3212950,https://www.phoenixcontact.com/kz/products/3208748,https://www.phoenixcontact.com/kz/products/3071350,https://www.phoenixcontact.com/kz/products/1049503,https://www.phoenixcontact.com/kz/products/3208746,https://www.phoenixcontact.com/kz/products/3211797,https://www.phoenixcontact.com/kz/products/3208979,https://www.phoenixcontact.com/kz/products/3211809,
ссылкаPxCkz3212963,ссылкаPxCkz3212950,ссылкаPxCkz3208748,ссылкаPxCkz3071350,ссылкаPxCkz1049503,ссылкаPxCkz3208746,ссылкаPxCkz3211797,ссылкаPxCkz3208979,ссылкаPxCkz3211809
Совместимые товары_2
ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895, ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1052002, ссылкаPxCkz0825011, ссылкаPxCkz0818072, ссылкаPxCkz0824597, ссылкаPxCkz0828740, ссылкаPxCkz0829616, ссылкаPxCkz1052015, ссылкаPxCkz1052028, ссылкаPxCkz1052413, ссылкаPxCkz0808781, ссылкаPxCkz0825030, ссылкаPxCkz0808804, ссылкаPxCkz0818137, ссылкаPxCkz0824654, ссылкаPxCkz0828748, ссылкаPxCkz0829672, ссылкаPxCkz0201744, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz3032729, ссылкаPxCkz3034455, ссылкаPxCkz3032745, ссылкаPxCkz3032732, ссылкаPxCkz3032758, ссылкаPxCkz3032774, ссылкаPxCkz3032790, ссылкаPxCkz3032761, ссылкаPxCkz3032787, ссылкаPxCkz3032797, ссылкаPxCkz3032791, ссылкаPxCkz3032792, ссылкаPxCkz3032793, ссылкаPxCkz3032798
Совместимые товары_3
ссылкаPxCkz3032799, ссылкаPxCkz3032801, ссылкаPxCkz3032802, ссылкаPxCkz3031005, ссылкаPxCkz3036741, ссылкаPxCkz3048564, ссылкаPxCkz0828295, ссылкаPxCkz0829255, ссылкаPxCkz1204520, ссылкаPxCkz1050453, ссылкаPxCkz1567576, ссылкаPxCkz1760600
ECLASS-13.0
27250101
ECLASS-15.0
27250101
UNSPSC 21.0
39121400
ETIM 10.0
EC000897
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250101 ECLASS-15.0 27250101 ETIM ETIM 10.0 EC000897 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3212934
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
Максимально допустимая нагрузка по току
24 A
Только гибкие провода
1000 В
Только жесткие провода
1000 В
Все характеристики
