Описание

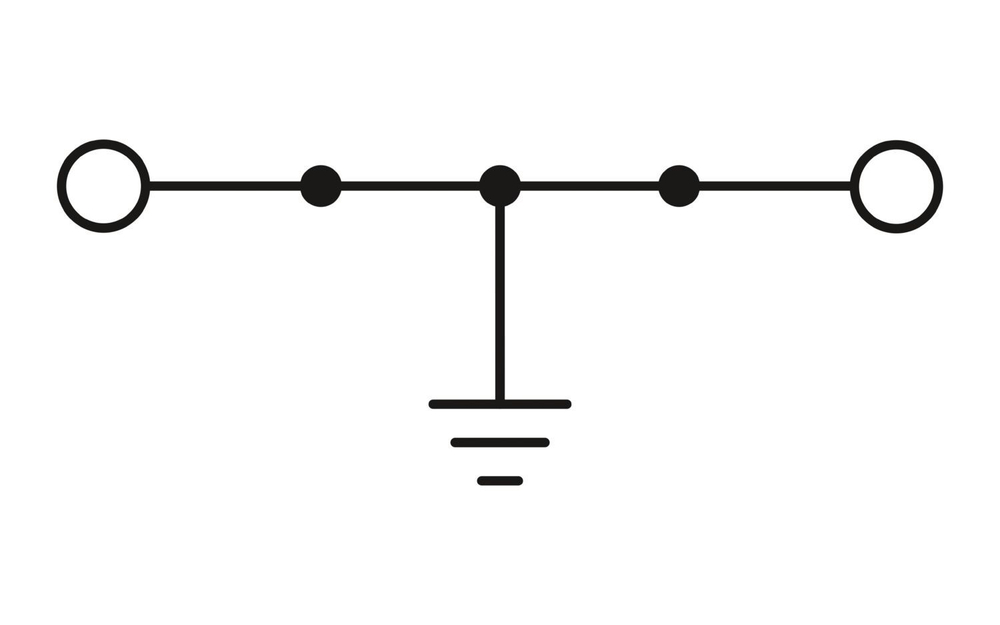

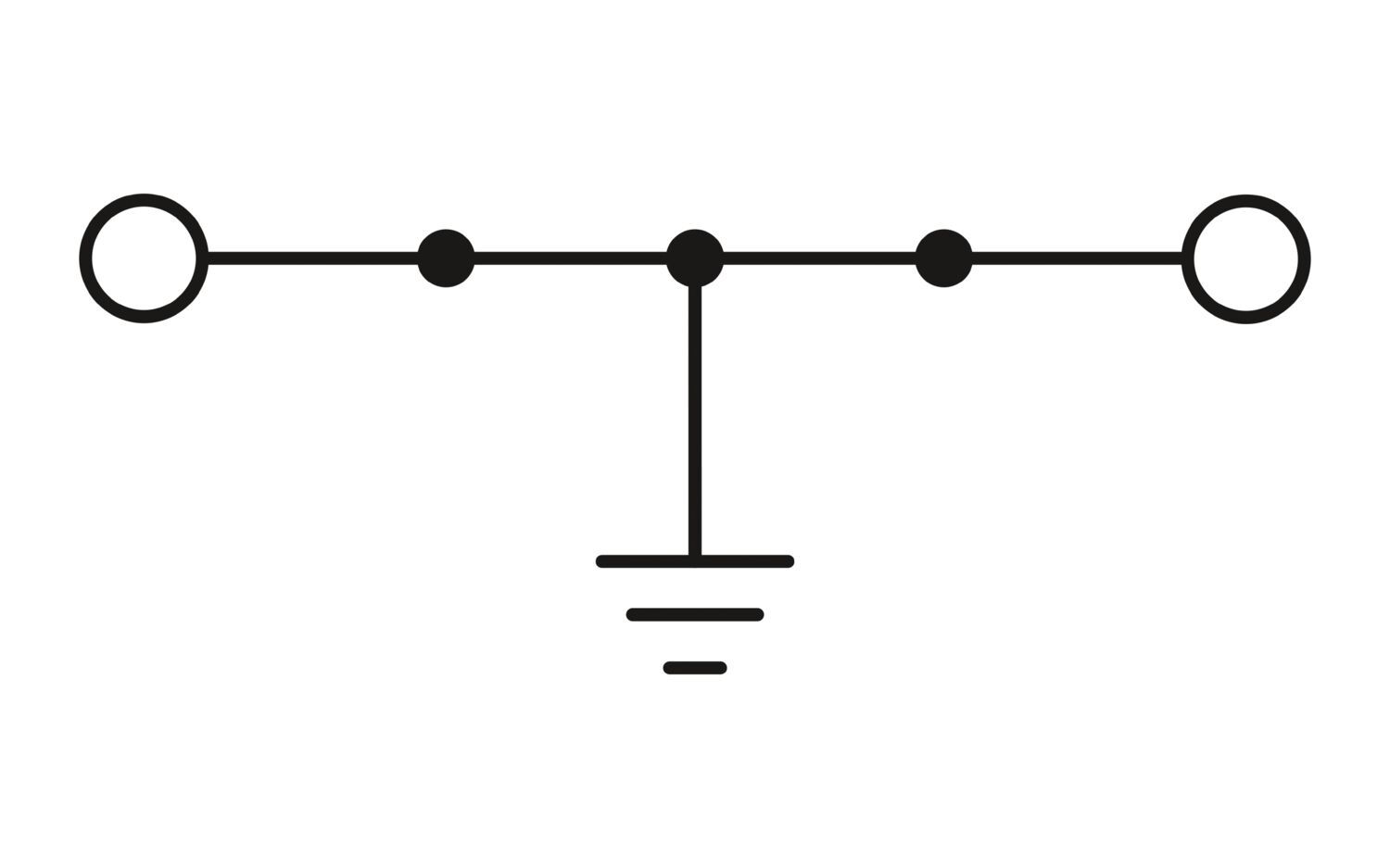

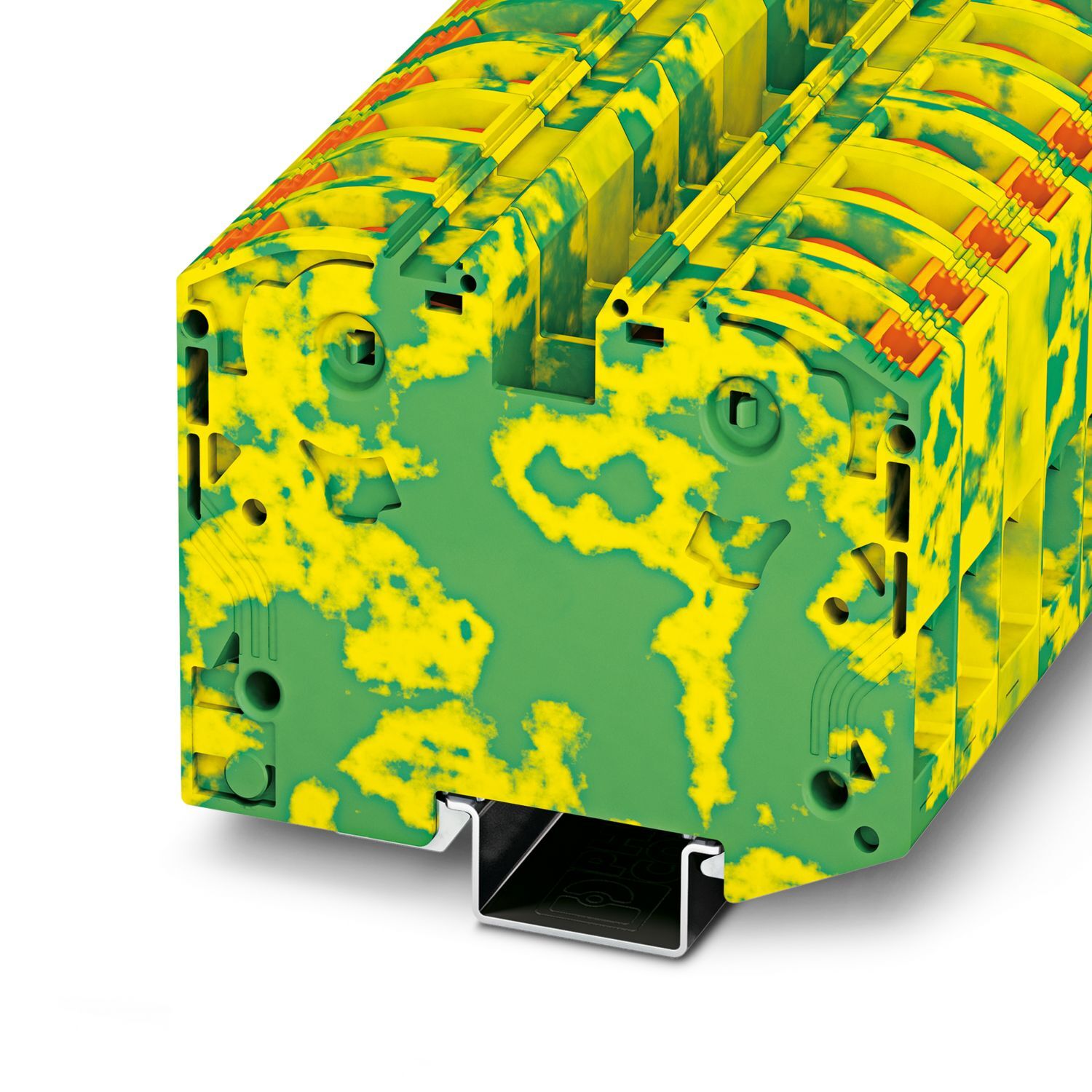

Заземляющая клемма, количество точек подсоединения: 2, тип подключения: Подключение PowerTurn, Расчетное сечение: 35 мм2, cечение: 2,5 мм2 - 35 мм2, тип монтажа: NS 35/15, цвет: желто-зел.
Характеристики
Номинальное сечение
35 мм²
Количество рядов
1
Количество точек подключения
2
Товар доставляется
да
advatnages
Данная сильноточная клемма обеспечивает простое и быстрое подключение даже больших проводов|Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы
Упаковочная единица
10
Минимальное количество, предусмотренное условиями заказа
10
Вес/шт. (с упаковкой)
127 g
Вес/шт. (без упаковки)
116,7 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-ptpower-35-pe-3212066
Тип изделия
Заземляющая клемма
Потенциалы
1
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
4,06 Вт
Количество точек подключения на ярус
2
Тип подключения
Подключение PowerTurn

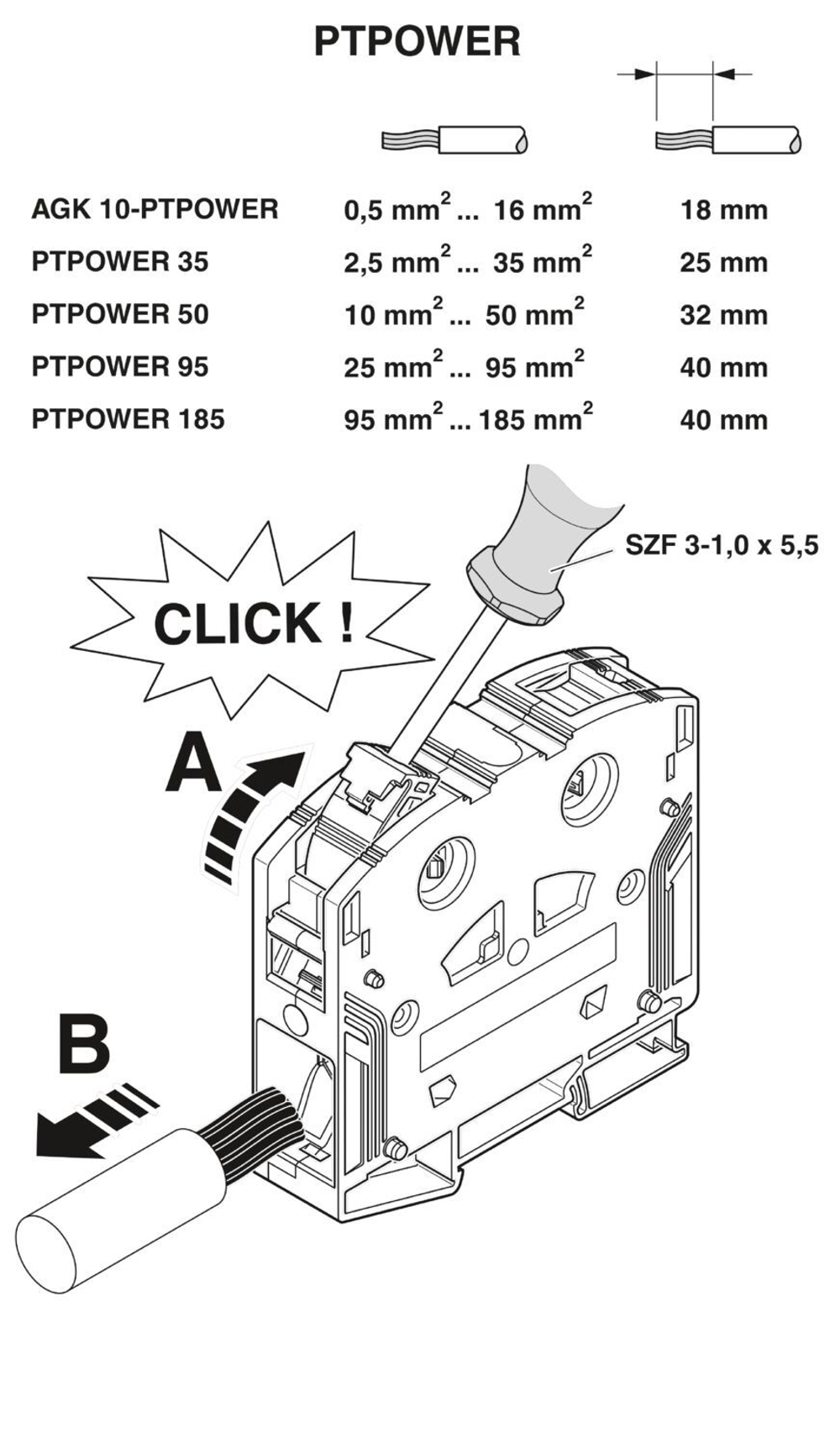

Длина снятия изоляции
25 мм
Сечение жесткого провода
2,5 мм² ... 35 мм²
Сечение проводника AWG
12 ... 2 (пересчитано согласно МЭК)
Сечение гибкого провода
2,5 мм² ... 35 мм²
Сечение гибкого проводника [AWG]
12 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
2,5 мм² ... 35 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
2,5 мм² ... 35 мм²
Ширина
16 мм
Высота
91,6 мм
Глубина на NS 35/7,5
69,8 мм
Глубина на NS 35/15
77,3 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Нет
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/15
Номер артикула
3212066
Ценовая группа
BE2221
Номер таможенного тарифа
85369010
Страна происхождения
TR
downloads
https://www.phoenixcontact.com/product/product/MzIxMjA2Ng/downloads/9868543?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMjA2Ng/downloads/9870359?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Статическое использование изоляционного материала на холоде
-60 °C
Температурный индекс изоляционного материала (DIN EN 60216-1 (VDE 0304-21))
125 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Калориметрическая теплоотдача NFPA 130 (ASTM E 1354)
27,5 MJ/kg
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Для подсоединения проводников >35 мм² / AWG 2 необходимо использовать соответствующую медную или алюминиевую монтажную рейку NS 35...!
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 GD Ex eb IIC Gb
Температурный диапазон применения
-60 °C ... 110 °C
Принадлежности, сертифицированные для применения во взрывоопасных областях
1206612 SZF 3-1,0X5,5
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
2
Возможности подключения, жесткие проводники
2,5 мм² ... 35 мм²
Сечение подключаемого провода AWG
12 ... 2
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Сечение жесткого провода [AWG]
12 ... 2 (пересчитано согласно МЭК)
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, мин.
6 мм²
Сечение гибкого проводника с кабельным наконечником, без пластмассовой втулки, макс.
35 мм²
Длина кабельных наконечников
25 мм
