Описание

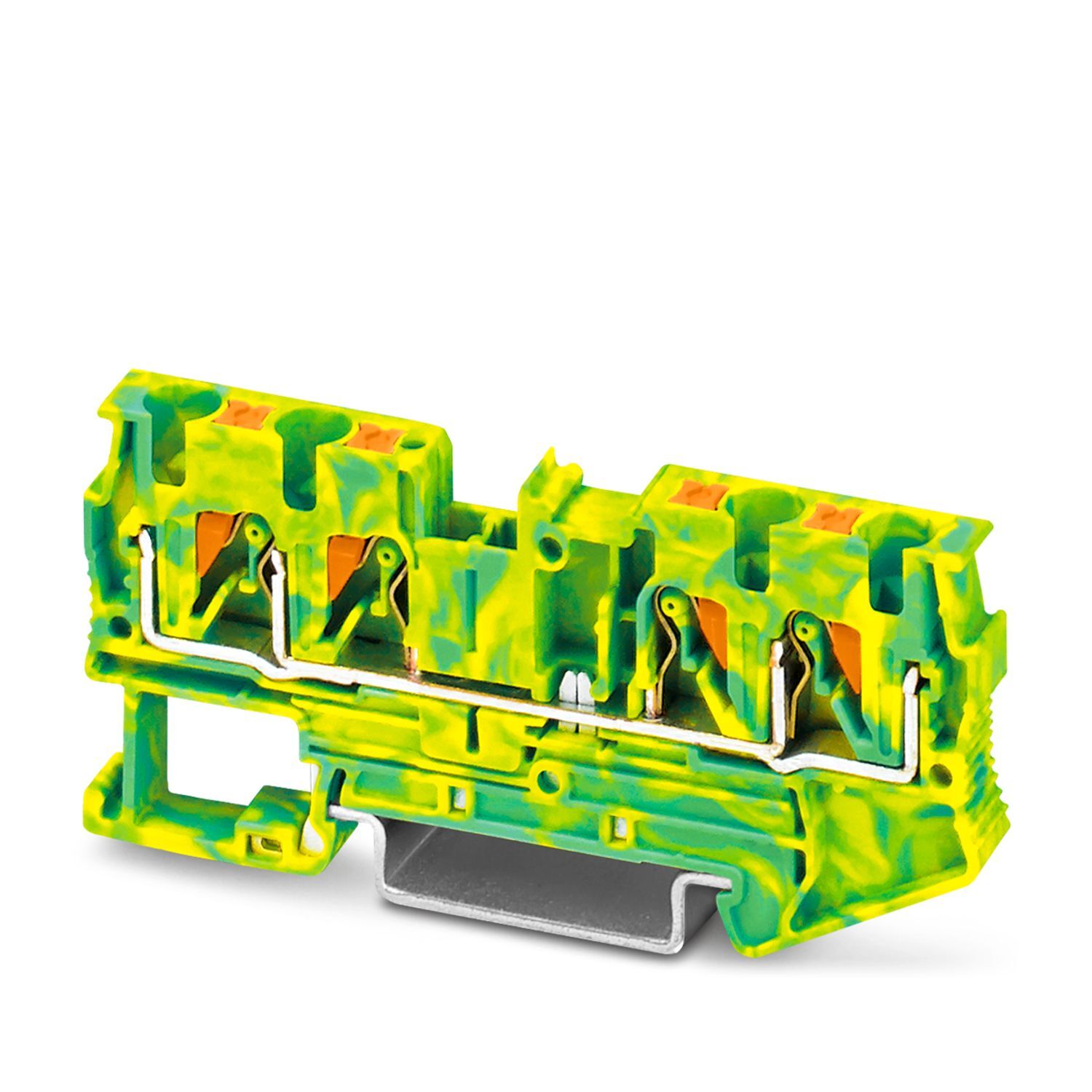

Заземляющая клемма, количество точек подсоединения: 4, тип подключения: Зажимы Push-in, cечение: 0,2 мм2 - 6 мм2, тип монтажа: NS 35/7,5, NS 35/15, цвет: желто-зел.
Характеристики
Штрих-код
4046356482653
Габариты (ДxШxВ, см):
6.2x35.3x76.9
Номер артикула
3211809
статус на складе в Германии
На складе
Номинальное сечение
4 мм²
Количество рядов
1
Количество точек подключения
4
Товар доставляется
да
Глубина
35,3 мм
Общая информация
Общая информация
Преимущества_
Возможность проведения тестирования с помощью функционального канала, а также контрольного гнезда, которым оснащены все клеммы|Компактная конструкция и фронтальные разъемы обеспечивают возможность подсоединения проводов в ограниченных монтажных условиях|Помимо общих характеристик изделий системы CLIPLINE complete данные соединительные клеммы с зажимами Push-in отличаются простотой подсоединения жестких или гибких проводников с кабельными наконечниками без использования инструмента|Опробовано для железнодорожного транспорта
Упаковочная единица
50,
50 Количество
Минимальное количество, предусмотренное условиями заказа
50,
50 Количество
Вес/шт. (с упаковкой)
14,704 g
Вес/шт. (без упаковки)
15,144 g
Цвет
желто-зеленый
Склад-1
10
Склад-2
20
Валюта
RUR
Самовывоз
нет
Поддерживается на складе
нет
Дата обновления
2025-10-15T13:20:12.793,
2026-04-06T16:33:50,
2026-04-13T12:05:01
Ссылка на сайт производителя
https://www.phoenixcontact.com/ru-pc/produkty/klemma-zasitnogo-provoda-pt-4-quattro-pe-3211809,
https://www.phoenixcontact.com/ru-kz/produkty/zazemlyayushchaya-klemma-pt-4-quattro-pe-3211809
Тип изделия
Заземляющая клемма
Изоляционные характеристики
Изоляционные характеристики
Категория перенапряжения
III
Степень загрязнения
3
Расчетное импульсное напряжение
8 кВ
Макс. мощность потерь при номинальных условиях
1,02 Вт
Количество точек подключения на ярус
4
Тип подключения
Зажимы Push-in
Длина снятия изоляции
10 мм ... 12 мм
Калиберная пробка
A4
Сечение жесткого провода
0,5 мм² ... 6 мм²,
0,2 мм² ... 6 мм²
Сечение проводника AWG
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого провода
0,2 мм² ... 6 мм²
Сечение гибкого проводника [AWG]
24 ... 10 (пересчитано согласно МЭК)
Сечение гибкого проводника (с кабельным наконечником без пластиковой втулки)
0,25 мм² ... 4 мм²,
0,75 мм² ... 4 мм²
Сечение гибкого проводника (с кабельным наконечником и пластиковой втулкой)
0,5 мм² ... 4 мм²,
0,25 мм² ... 4 мм²
Ширина крышки
2,2 мм
Ширина
6,2 мм
Высота
76,9 мм
Глубина на NS 35/7,5
36,5 мм
Глубина на NS 35/15
44 мм
Класс воспламеняемости согласно UL 94
V0
Группа изоляционного материала
I
Изоляционный материал
PA
Механические данные
Механические данные
Открытая боковая стенка
Да
Условия окружающей среды
Условия окружающей среды
Температура окружающей среды (при эксплуатации)
-5 °C ... 70 °C,
-60 °C ... 110 °C (Диапазон рабочих температур с учетом самонагрева, максимальная кратковременная рабочая температура см. RTI Elec.)
Температура окружающей среды (хранение/транспорт)
-25 °C ... 60 °C (кратковременно, не более 24 ч, от -60 °C до +70 °C)
Температура окружающей среды (при монтаже)
-5 °C ... 70 °C
Допустимая влажность воздуха (хранение / транспортировка)
30 % ... 70 %
Тип монтажа
NS 35/7,5
Ценовая группа
BE2223
Номер таможенного тарифа
85369010
Страна происхождения
CN
downloads
https://www.phoenixcontact.com/product/product/MzIxMTgwOQ/downloads/8099668?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false|https://www.phoenixcontact.com/product/product/MzIxMTgwOQ/downloads/8100861?_realm=pc&_locale=ru-PC&licenseTermsAccepted=false
count
0
Серия изделий
PT
Подключение согласно стандарту
МЭК 60947-7-2
Статическое использование изоляционного материала на холоде
-60 °C
Относительный температурный индекс изоляционного материала (Elec., UL 746 B)
130 °C
Результат
Испытание пройдено
Допустимая отн. влажность воздуха (при эксплуатации)
20 % ... 90 %
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R22
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R23
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R24
HL 1 - HL 3
Противопожарная защита рельсовых ТС (DIN EN 45545-2) R26
HL 1 - HL 3
Воспламеняемость поверхности NFPA 130 (ASTM E 162)
имеется
Специфическая оптическая плотность дымовых газов NFPA 130 (ASTM E 662)
имеется
Токсичность дымовых газов NFPA 130 (SMP 800C)
имеется
Указание
Пожалуйста, учитывайте нагрузочную способность монтажной рейки по току.,
Суммарный ток всех подключенных проводов не должен превышать максимально допустимый ток нагрузки.
Расчетные данные (ATEX/IECEx)
Расчетные данные (ATEX/IECEx)
Маркировка
Взрывозащита II 2 G Ex eb IIC Gb,
II 2 G Ex eb IIC Gb
Принадлежности, сертифицированные для применения во взрывоопасных областях
3208979 D-PT 4-QUATTRO
Выход
(постоянно)
Параметры подключения Ex Общие информация
Параметры подключения Ex Общие информация
Номинальное сечение AWG
12
Возможности подключения, жесткие проводники
0,2 мм² ... 6 мм²
Сечение подключаемого провода AWG
24 ... 12,
24 ... 10
Возможности подключения, гибкие проводники
0,2 мм² ... 4 мм²
Вибрации/ широкополосные шумы
Вибрации/ широкополосные шумы
Спецификации по испытанию
DIN EN 50155 (VDE 0115-200):2008-03
Ассортимент
Испытания на долговечность, категория 2, на поворотной тележке
Частота
от f1 = 5 Гц до f2 = 250 Гц
ASD-уровень
6,12 (м/с²)²/Гц
Ускорение
3,12г,
30г
Продолжительность испытания на 1 ось
5 ч
Направление испытания
X-, Y- и Z-ось,
X-, Y- и Z-ось (положит. и отрицат.)
Ударопрочность
Ударопрочность
Форма удара
Полусинусоида
Продолжительность удара
18 мс
Количество ударов в 1 направлении
3
Область применения
Железнодорожная индустрия
Сечение гибкого провода ультразвуковое уплотнение
0,34 мм² ... 6 мм²
Сечение гибкого проводника [AWG] ультразвуковое уплотнение
22 ... 10 (пересчитано согласно МЭК)
Сечение проводников, подсоединяемых без инструмента
Сечение проводников, подсоединяемых без инструмента
Температурный диапазон применения (1)
-60 °C ... 85 °C
Температурный диапазон применения (2)
-40 °C ... 110 °C
Производитель
Phoenix Contact
Ключ изделия
BE2223
Товар поставляется стандартно
да
Лепесток защитного проводника
есть
Поддерживается на складе в Германии
Да
Совместимые товары_1
ссылкаPxCkz3030336, ссылкаPxCkz3030242, ссылкаPxCkz3030255, ссылкаPxCkz3030349, ссылкаPxCkz1008238, ссылкаPxCkz3030271, ссылкаPxCkz3030365, ссылкаPxCkz3033715, ссылкаPxCkz3001594, ссылкаPxCkz3001595, ссылкаPxCkz3001596, ссылкаPxCkz3033716, ссылкаPxCkz3033812, ссылкаPxCkz3036932, ссылкаPxCkz3036945, ссылкаPxCkz3036958, ссылкаPxCkz3036961, ссылкаPxCkz3032198, ссылкаPxCkz3032208, ссылкаPxCkz3032211, ссылкаPxCkz3032224, ссылкаPxCkz3208979, ссылкаPxCkz3030815, ссылкаPxCkz0810588, ссылкаPxCkz0809298, ссылкаPxCkz0828282, ссылкаPxCkz1029563, ссылкаPxCkz3036615, ссылкаPxCkz3032156, ссылкаPxCkz3270540, ссылкаPxCkz3270541, ссылкаPxCkz3270519, ссылкаPxCkz3270522, ссылкаPxCkz0801733, ссылкаPxCkz0801681, ссылкаPxCkz1204119, ссылкаPxCkz1204122, ссылкаPxCkz0801704, ссылкаPxCkz1206421, ссылкаPxCkz1206434, ссылкаPxCkz0801762, ссылкаPxCkz1206560, ссылкаPxCkz1201730, ссылкаPxCkz1201714, ссылкаPxCkz0806602, ссылкаPxCkz1204135, ссылкаPxCkz1201756, ссылкаPxCkz1206599, ссылкаPxCkz1206586, ссылкаPxCkz1201895
рекомендуется заказать также
https://www.phoenixcontact.com/kz/products/3208979,https://www.phoenixcontact.com/kz/products/3211797,https://www.phoenixcontact.com/kz/products/3208748,https://www.phoenixcontact.com/kz/products/3210512,https://www.phoenixcontact.com/kz/products/3208745,https://www.phoenixcontact.com/kz/products/3213043,https://www.phoenixcontact.com/kz/products/3213030,https://www.phoenixcontact.com/kz/products/3005963,https://www.phoenixcontact.com/kz/products/3274057,
ссылкаPxCkz3208979,ссылкаPxCkz3211797,ссылкаPxCkz3208748,ссылкаPxCkz3210512,ссылкаPxCkz3208745,ссылкаPxCkz3213043,ссылкаPxCkz3213030,ссылкаPxCkz3005963,ссылкаPxCkz3274057
Совместимые товары_2
ссылкаPxCkz1206573, ссылкаPxCkz1201798, ссылкаPxCkz1051003, ссылкаPxCkz0824992, ссылкаPxCkz1051016, ссылкаPxCkz1051029, ссылкаPxCkz1051032, ссылкаPxCkz1051414, ссылкаPxCkz1051430, ссылкаPxCkz0818085, ссылкаPxCkz0824589, ссылкаPxCkz0828736, ссылкаPxCkz0829602, ссылкаPxCkz0808710, ссылкаPxCkz0825027, ссылкаPxCkz0818140, ссылкаPxCkz0824646, ссылкаPxCkz0828746, ссылкаPxCkz0829665, ссылкаPxCkz0808749, ссылкаPxCkz0808765, ссылкаPxCkz0810834, ссылкаPxCkz0810876, ссылкаPxCkz0201744, ссылкаPxCkz0201663, ссылкаPxCkz0201676, ссылкаPxCkz0201689, ссылкаPxCkz0201692, ссылкаPxCkz0201702, ссылкаPxCkz0201728, ссылкаPxCkz0201731, ссылкаPxCkz3002885, ссылкаPxCkz3002898, ссылкаPxCkz3035975, ссылкаPxCkz3035974, ссылкаPxCkz3035977, ссылкаPxCkz3035976, ссылкаPxCkz3035978, ссылкаPxCkz3035980, ссылкаPxCkz3035982, ссылкаPxCkz3035979, ссылкаPxCkz3035981, ссылкаPxCkz3035983, ссылкаPxCkz3030996, ссылкаPxCkz3038736, ссылкаPxCkz0816498, ссылкаPxCkz0824488, ссылкаPxCkz0828295, ссылкаPxCkz0829255, ссылкаPxCkz1204517
Совместимые товары_3
ссылкаPxCkz1207608, ссылкаPxCkz1050453
ECLASS-13.0
27250103
ECLASS-15.0
27250103
UNSPSC 21.0
39121400
CO2e кг
0,214 кг CO2e
ETIM 10.0
EC000901
Environment friendly use period (EFUP)
EFUP-E Отсутствие опасных веществ, превышающих предельные значения
Классификация
ECLASS ECLASS-13.0 27250103 ECLASS-15.0 27250103 ETIM ETIM 10.0 EC000901 UNSPSC UNSPSC 21.0 39121400
Отвечает требованиям Директивы RoHS
Да (Нет освобождения от исполнения требований)
Ссылка на описание 108769_ru_05.pdf
https://www.phoenixcontact.com/online/portal/ru?partnumber=3211809
Указание на вещество-кандидата согласно REACH (№ CAS)
Нет веществ с массовой долей более 0,1%
